| MOQ: | 50 PC |
| 가격: | 협상 가능 |
| 표준 포장: | 수출을 위한 한 벌 |
| 배달 기간: | 확인되는 |
| 지불 방법: | L/C, T/T, 서부 동맹, Paypal |
| 공급 능력: | 1000pcs/월 |

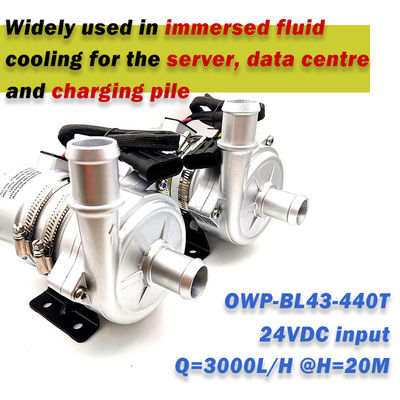

■응용 분야
에너지 저장, 액체 냉각 충전 파일, 데이터 센터의 침수 냉각 순환 시스템 및 기타 냉난방 순환 시스템의 가열 관리 시스템에 널리 사용됩니다.
■특징
◆원심 펌프
◆자기력 전달
◆고효율 브러시리스 DC 모터, 저전력 소비, 고효율, 긴 수명.
◆광범위한 작동 온도
◆PWM 신호 속도 제어
◆진단 신호 출력
◆정유량 제어
◆역 극성 보호
◆건조 운전 보호
◆과전압, 과전류 보호
◆과부하, 과온도 보호
■구동 장치 (모터 포함)
구동 로터: PPS 플라스틱 캡슐화 자석
나사 및 너트: SUS 304 스테인리스 스틸
구동 모터: 브러시리스 DC 모터
모터 와이어 프레임: PPA+GF
펌프 하우징: 샌드 블라스팅 및 양극 산화 처리 + PE 분말 코팅 처리된 다이캐스팅 알루미늄 케이스.
브래킷: 강철 브래킷 후프: US 304 스테인리스 스틸
IP68 등급(en60529) 기반 방수
커넥터 모델: AMPHENOL C-ATP04-4P-PD01NFK (매칭 플러그: AMPHENOL C-ATP06-4S-RD01NFK)
노즐 직경: 25mm (1인치)
■기술 설명 (액체와 접촉하는 관련 부품)
펌프 헤드 하우징: 다이캐스팅 알루미늄 합금
임펠러: PPS+GF
실드 캐비티: PPS+GF
샤프트 슬리브: 탄화규소 복합 재료
샤프트: 스테인리스 스틸(3CR14) 샤프트
자석 하우징: PPS 플라스틱 캡슐화
씰 링: EPDM
EMC: 등급 3
소음: ≤61dB
■장착 지침
OWP-BL43-440T 시리즈 펌프는 사전 충전이 필요한 원심 펌프입니다.
임펠러가 항상 액체에 잠기도록 시스템의 가장 낮은 위치에 펌프를 설치하거나 전원을 켜기 전에 펌프를 미리 채우십시오.
1: 펌프는 15분 동안 건조 운전이 가능하지만(15분 건조 운전 후 자동으로 정지됨) 건조 운전을 해서는 안 됩니다. 건조 운전은 소음을 유발하고 샤프트와 샤프트 슬리브의 마모를 증가시킵니다.
2: 펌프 입구에 권장 직경의 파이프를 연결하십시오. 더 작은 직경의 호스를 펌프 입구에 사용하면 펌프의 부압으로 인해 외부 공기가 파이프라인을 통해 펌프에 더 쉽게 들어가 펌프 성능이 저하되고 기포가 펌프에 손상을 줄 수 있습니다.
3: 펌프 입구 방향에서 보면 임펠러가 시계 방향으로 회전합니다(출구 포트의 화살표 참조).
4: 펌프는 수직 또는 수평으로 설치할 수 있습니다(그림 1 참조). 수직으로 설치할 경우 출구 포트는 위를 향해야 합니다.
5: 건조 운전(임펠러에 공기가 갇힘)을 방지하기 위해 워터 펌프 출구 포트는 수직이거나 임펠러의 상단에 있어야 합니다. (그림 1 참조)
6: 연결된 파이프는 공기가 쉽게 배출되도록 수직으로 설치해야 합니다(또는 20cm 이내에 엘보가 없음). 출구 파이프는 90도 미만의 엘보를 사용해서는 안 됩니다(그림 2 참조).
7: 해수 또는 기타 심한 오염 물질과 큰 입자 불순물이 있는 액체를 액체 매체로 사용할 수 없습니다.
그림 1 그림 2
■온도 매개변수
매체 액체 온도: -40℃ ~ +85℃ (-40°F ~ +185°F) 작동 주변 온도: -40℃ ~ +120℃ (-40°F ~ +248°F) 보관 온도: -40℃ ~ +70℃ (-40°F ~ +158°F)
(최대 100℃, 하지만 수명이 단축됩니다)
■시스템 압력
-0.2 ~ 3.0 bar 100℃(212°F). 정격 전압 및 36℃(86°F) 주변 온도를 기준으로 수명은 20,000시간 이상입니다.
■전압 범위
정격 24V 워터 펌프, 작동 범위 18V - 32V
모터는 광범위한 전압 및 온도에서 사용할 수 있지만 과도하거나 낮은 전압 및 온도는 모터의 수명에 영향을 미치며 펌프는 열 복사 환경에 노출될 수 없습니다.
매체 액체: 액체 혼합물(60% 미만의 글리콜을 함유한 물)
■주의 사항
1. 작동 주변 온도: -40℃--120℃, 설치 중 삼원 촉매, 가스 배출 파이프 시스템 및 엔진에 가까이 가지 않도록 하고 작동 환경 온도를 보장해야 합니다.
2. 워터 펌프의 설치 위치는 펌프의 수명을 연장하기 위해 가능한 한 낮은 수위에 가깝게 해야 합니다.
3. 먼지가 많은 환경에서 멀리 펌프를 사용하십시오. 먼지는 수명을 줄이는 데 해롭습니다.
4. 물의 순도에 주의하고 펌프의 수명을 줄이기 위해 임펠러가 막히는 것을 방지하십시오.
■성능 매개변수
■외부 치수
|
|
