| MOQ: | 1개 세트 |
| 가격: | negotiable |
| 표준 포장: | PE BAG+ 판지 |
| 배달 기간: | 5-10 일 |
| 지불 방법: | T/T, L/C, Paypal |
| 공급 능력: | 1000sets/day |

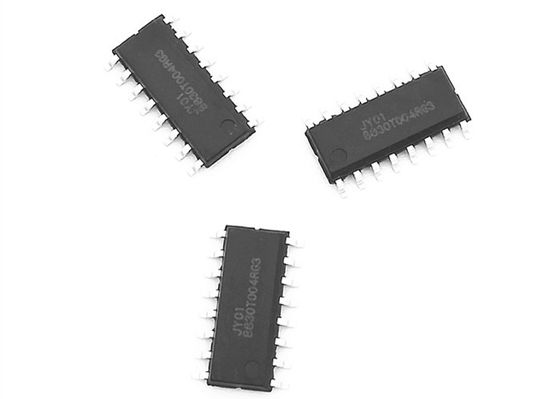

3 단계 브러시리스 직류 전동기 구동기 집적회로 JY01
JY01 특징
JY01은 홀 센서 비엘디씨 모터 또는 센서리스 비엘디시 모터에 적용되는 브러시리스 직류 모터 구동장치를 위한 특별한 계획된 ic 제어이고, 그것의 단순한, 저비용, SPWM 드라이브 모듀트 낮은 소음, 고효율, 안정적 품질과 전문적 기술적 support,JY01이 적용, 주변 회로에 쉽 빨리 많은 전자기술자들에 의해 승인받았습니다.
JY01은 넓게 다음과 같은 많은 분야에서 사용되었습니다 :
브러시리스 직류 팬, 장비를 수직으로 유지하는 진공 청소기류, 에어콘, 최고급 아동 장난감, 모형 항공기, 모델 자동차, 모델, 기타와 같은 가전 제품류와 같은 브러시리스 직류 펌프, 잔디 깎는 기계, 스쿠터, 균형적 자동차, 로봇, 과학 기구와 장비, 자동차 연료 펌프, 전기창, 전동 시트 조정, 공조 팬, 전기 백미러 미러 조정 ; 그것은 또한 넓게 그라인딩 장치, 핸드 드릴, 조각반, 전동 나사 돌리개, 기타 등등과 같은 휴대용 공구에서 사용되었습니다
2 : 특성
작업 전압 : 4.5 v-5.5 Ｖ.
작동 온도 : -40-85 Ｃ
드라이브 모드 : SPWM
다울 드라이브 모드 : 홀 세뇨르로 또는 몰지각합니다
적응성 모터 : 어떤 홀 모터 / 홀 모터.
스티어링 제어 : 부정적인 긍정적 /
부드러운 반전 : 예
속도 신호 : 예
과부하 방지 : 예
현재 폐쇄 고리 : 예
정전류 드라이브 : 예
블로킹 방지성 : 예
소프트 스타트 : 예
특별 기술 : JYKJ 충만 조건 안전 스타트 기능
속도 조정 : 선형
연 선도 기간 :선택적인 1 S,3 S,10S
SOP16 패키징
JY01은 매우 쉽게 도착하는 홀 또는 무센서 무브러쉬 직류 모터를 위한 1 ic 제어에 통합된 2입니다
사용에서 적용은 미안하지만, 회로 설계와 적용 전에 유의합니다.
1 : Vss에 핀 1을 연결하거나, 전원 켬, JY01이 복도로서 운전할 동안 홀 센서 모터 구동장치를 위한 JY01이 5V를 연결시킵니다.
2 : 센서레스 모터 드라이버를 위한 JY01이 핀 1에 0.1V -4V를 제공합니다, JY01이 몰지각한 방식으로서 운전할 것입니다.
핀 1은 다중 기능 핀입니다, 3 사용가능한 상태가 있습니다 :
1 : 애플리케이션 설정에서 JY01 때 전원 켬.
2 : 이 핀은 복도 하에 실행 콘트롤 핀입니다, 하이레벨의 전압이 정상 드라이브입니다, 하부층 전압이 있습니다
금지된 드라이브 (어떤 출력)
3 : 이 핀은 몰지각한 방식, 전압 범위 하에 스타트 토크 조정 핀입니다 :0.1V-2V.
설계 전에 JY01의 적용 상태를 확인하세요.
보다 상세한 설명을 위해 JY01 IC 사용자 교범을 다운로드하세요
jy01_v3.5_2018-english.pdf
