SPWM 센서리스 비엘디시 모터 구동기 집적회로의 결함을 제거하는 주변 회로

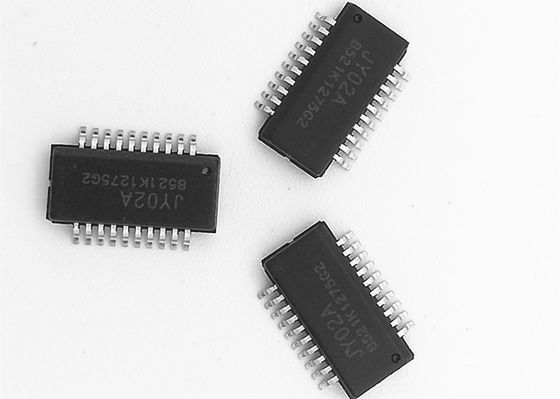

센서리스 비엘디시 모터 운전자를 위해 특별한 브러시리스 직류 전동기 마이크로컨트롤러 IC JY02A


JY02A는 단순한 주변 회로, 완전한 기능, 소형 사이즈, 단순한 디버깅 (거의 어떤 디버깅), 하이 드라이브 효율, 신축성 응용, 넓게 적용성, 기타 등등으로, 무센서 무브러쉬 직류 모터를 위한 ASIC입니다.
JY02A는 기록 프로그램의 문제점을 해결하는 순수한 하드웨어 응용프로그램 IC입니다. JY02A는 내부로 적응할 수 있는 시동 회로, 전력보상 circuit,Q 값 보정 회로, 역률 보정, 위상 검출 회로, 양지향성 작용 디코딩 회로, 정착된 회전자 보호 회로, 역 기전력 검출 회로, 현재 탐지 & 제어 회로, 전압 검출 & 보호 회로와 같은 다양한 무센서 무브러쉬 직류 모터 구동 제어 회로를 굳힙니다, 기타 등등이 외부 부품 조정의 극소수의 양 뒤에 다양한 무센서 무브러쉬 직류 모터를 운전할 수 있습니다, JY02A가 대부분의 applications.JY02A에서 매우 중요한 어떤 부하 시작하는 능력을 가지고 Ｙ와 3상 DC 브러시리스 모터에 적용될 수 있습니다고 트라이앵글 연결.

애플리케이션 :

포괄적 로봇, 자동차 물 펌프, 벽걸이형 보일러 순환 펌프, 집의 부스터 펌프, 산소 발생기, 다양한 선풍기들 / 송풍기, 전동 나사 돌리개, 전기 커튼, 자동문, 유압펌프, 고압 공기 펌프, 자동차 공기 조절 압축기, DC 붓을 쓸 필요가 없는 압축기, AGV 손수레, 다양한 선이고 루프 물류관리 분류 장비, 잔디 깎는 기계, 분무기, 수면하에 있는 프로펠러, 등.

기능적 특성 :
☆Working 전압 : 4.5 v-5.5 Ｖ. ☆Working 온도 : -55-125 Ｃ
☆Drive 방식 : SPWM ☆Adaptive 모터 : 센서리스 비엘디시 모터
☆Direction 제어 : CW / CCW ☆Soft 반전 : 예
☆Speed 신호 : 예 ☆Overload 보호 : 예
☆Current 폐쇄 고리 : 예 ☆Constant 전류 드라이브 : 예
☆Blocking 보호 : 예 ☆Starting 토크 조절 : 예
☆Soft 개시 : 예 ☆Special 기술 : JYKJ 충만 조건 안전 스타트 기능
☆Speed 조정 : 선 ☆EAI 자체 적응 기능



JY02A 드라이브 모드와 매개 변수 :

1 : UH / VH / WH 단계 위는 PWM 출력, UL / VL / WL 단계 바닥 드라이브 정류 신호를 운전합니다
출력하시오 그러면 이 드라이브 모드는 특히 안에 하드웨어의 비용을 줄이기 위한 경제적 방법입니다
고전압과 고출력 모터 운전자의 적용성. PWM 출력 모드가 인 탑 드라이브
더 쉬운 회로와 최저 드라이브 PWM 출력 모드 보다 더 높은 안정성.

2 : PWM은 JY02A의 주파수는 13KHz이며, 그것이 포괄적인 것 고려하지 않습니다
효율의 비율과 노이즈를 내 그러나 또한, 전력을 높이고, 소비 전력을 줄입니다
구동 회로의 . 모터스의 토크는 똑같은 것 하에 20KHz의 그것보다 높습니다
전원 공급기.

JY02A의 펄스
JY02A가 비엘디씨 모터 코뮤테이팅 동안 펄스 신호를 출력한 것이 기록하세요
단계 매 시각. 그것은 JY02A가 모터가 라운드를 돌릴 때 펄스를 생산하지 않는다는 것을 의미합니다. 를 위해
다음과 같은 계통도로서의 예 : 그것의 내부 회전자, 2 쌍 극 모터, 그것이 더를 의미합니다
모터 필요 코뮤테이팅이 각각 라운드를 위해 6 번 동안 단계적으로 시행하여서 JY02A는 각각 6개 펄스를 출력할 것입니다
자동차 라운드


JY02A 사용자 교범을 다운로드하세요

jy02a_v2_20180530-english.pdf
