제품 상세 정보:
|
| 운영 범위: | 40C 내지 125C | 적합한 입력 논리: | 3.3V, 5V,15V |
|---|---|---|---|
| 하이-볼타게 절차: | 600V | 애플리케이션: | 3 위상 모터 반전 구동부 |
| 색: | 검정색 | 짜맞춘 입력 필터: | 예 |
| 하이 라이트: | JY213H BLDC,igbt 게이트 드라이버 ic,igbt 운전사 단위 |
||

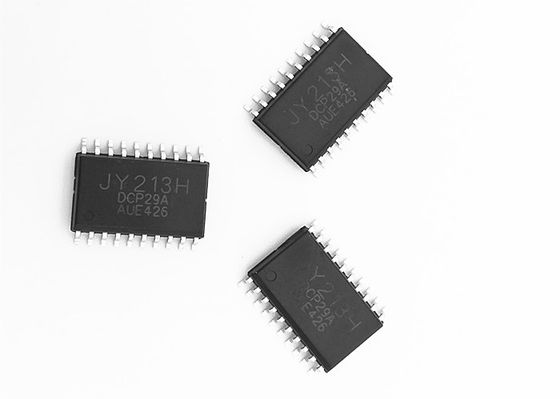

JY213H 고전압 3-단계 게이트 드라이버
세 독립적 높고 낮은 쪽 언급된 다중으로
| 기술 JY213H는 고속도 파워 모스펫과 IGBT입니다 세 독립적 높고 낮은 쪽과 운전자 3개의 단계 게이트 드라이버를 위한 언급된 다중. 짜맞춘 데드타임 보호와 슈트 쓰루우 하프-브리지 고장을 방지하는 보호. 더 UVLO 회로는 오작동을 방지합니달 때 VCC와 VBS 특정한 문턱 전압 보다 낮습니다. 600V 하이-볼타게 절차와 공통 모드 노이즈 상쇄한 기술은 고전위측의 안정적인 작동을 제공합니다 높은 것 -드프 / dt 소음 상황 하에 드라이버. 애플리케이션 3 위상 모터 반전 구동부 공기 상태 세탁기 |
특징 통합된 600V 하프-브리지 상측 드라이버 3개 단계 하프-브리지 게이트에 달하는 드라이버 짜맞춘 데드타임 제어 슈트 쓰루우 보호 VCC와 VBS를 위한 전압 잠금 하에 3.3V, 적합한 5V,15V 입력 논리 짜맞춘 입력 필터 -40C 내지 125C 동작 범위 공통 모드 드프 / dt 소음 상쇄한 회로 |
순서 정보
| 유효한 부품번호 | 패키지 형태 | 상부 코드 |
| JY213H-S | 20개 핀, SOP, 300 밀리리터 | JY213H-S |
| JY213H-S1 | 24개 핀, SOP, 300 밀리리터 | JY213H-S1 |
| JY213H-S2 | 28개 핀, SOP, 300 밀리리터 | JY213H-S2 |
JY213H 사용자 교범을 다운로드하세요
