| MOQ: | 1대 pc |
| 가격: | negotiable |
| 표준 포장: | 카톤 박스 |
| 배달 기간: | 확인되는 |
| 지불 방법: | L/C (신용장), 전신환, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 3000pcs/month |

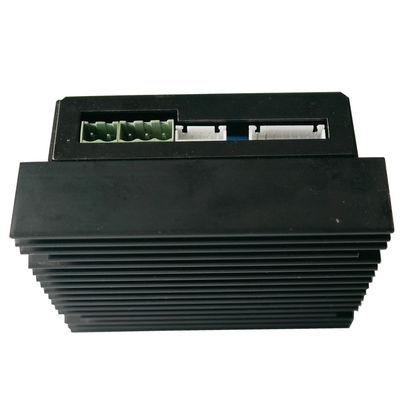

12V 2-사분면, PI 클로즈-루프 제어, 자동 기기를 위한 고정된 매개 변수 브러시리스 직류 모터 구동장치
주목하세요 :
기술 :
Ｓ 일련은 단순한 소형 속도이고 고정된 매개 변수로 구동하고 그것이 PCB.Motor의 극 갯수, 속도 범위와 램프 시간 위의 F-V 부대가 주문하기 전에 참석할 필요가 있다고 덧붙여 0~3KHz 주파수일 수 있는 0~5Vanalog 전압 또는 0~100%PWM.Also입니다.전압 등급은 12,24,36,48,60VDC.Working 현재 등급이 10,20,30,40,50A.Ambient 온도 그레이드 are-40~65C라는 것 입니다.
특징 :
표면 장착 기술과 소형 사이즈.
좋은 선형성과 속도의 2-사분면 PI 클로즈-루프 조절.
다른 모터와 쉬운 사용을 위한 조화된 매개 변수.
F/R의 함수 조절은 가능하게 합니다, 브레이크, 속도 참조가 속도 펄스(PG), 알람의 온도와 출력 함수 위에서 전압 하에, 전압을 뛰어넘습니다.
3 종류의 기준 입력 :아날로그 전압, PWM, 주파수.
사용자는 스피드 펄스의 출력 함수를 통하여 자동차 정확한 속도를 얻을 수 있습니다
홀 센서와 3개 단계 비엘디씨 모터에 적합합니다.
공업적 등급 칩의 사용
덤으로 에드 속도 전시회 위원회를 선택하고 보여주는 모터의 속도, 자유 제어 속도, 변화 모터의 F/R, 시작과 정지 모터 할 수있
네이밍 룰 :
BLSD 12 20 DC - 2Q - Ｓ 0 - Ｔ Ｐ
BLSD : BLDC 속도 운전자들
12 : 정격 전압 (VDC)
20 : 피이크 전류 제한(A)
DC : DC 전력 입력
2Q : 2-사분면 운전 모드
Ｓ : Ｓ 일련 (작은 사이즈와 고정된 매개 변수)
8 : 모터의 극 갯수
040 : 최대 속도 범위 (rpm/100)
0.5 : 0.5 : 참조 SV (S)의 RC 타입 램프 시간
Ｔ : T=-40~+65 오크 Ta, unlabelled=-10~+45 오크 Ta
한 : A=60o 홀 센서, unlabelled=120o 홀 센서
Ｐ : SV에 있는 SV,unlabelled= 0-5V에 있는 P=0-3KHz 펄스입력
고정된 매개 변수와 Ｓ 시리즈 2Q BLDC 속도 운전자들 :
| 아니오. | 모델 | 주변 임시 (oC) |
전압 (VDC) |
성수기 경향 제한 (A) |
연속적입니다 경향 (A) |
60o/120o 홀 센서 |
Ｆ PWM (kHz) |
PI 속도 클로즈-루프 제어 |
SV 경사로 타임즈 지 (S) |
SV 범위 (V) |
LV & OV 제한 |
알람 출력 |
속도 펄스 출력 |
열기 싱크 |
|
1 |
BLSD1205DC-2Q-S**** | -10~+45 -40~+65 |
12V (9~15) |
5 | 2.5 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
Ｘ |
| 2 | BLSD1210DC-2Q-S**** | -10~+45 -40~+65 |
12V (9~15) |
10 | 5 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
Ｘ |
| 3 | BLSD1215DC-2Q-S**** | -10~+45 -40~+65 |
12V (9~15) |
15 | 7.5 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
Ｘ |
| 4 | BLSD1220DC-2Q-S**** | -10~+45 -40~+65 |
12V (9~15) |
20 | 10 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
Ｘ |
| 5 | BLSD1230DC-2Q-S**** | -10~+45 -40~+65 |
12V (9~15) |
30 | 15 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
√ |
| 6 | BLSD2405DC-2Q-S**** | -10~+45 -40~+65 |
24V (17~32) |
5 | 2.5 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
Ｘ |
| 7 | BLSD2410DC-2Q-S**** | -10~+45 -40~+65 |
24V (17~32) |
10 | 5 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
Ｘ |
| 8 | BLSD2415DC-2Q-S**** | -10~+45 -40~+65 |
24V (17~32) |
15 | 7.5 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
Ｘ |
| 9 | BLSD2420DC-2Q-S**** | -10~+45 -40~+65 |
24V (17~32) |
20 | 10 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
Ｘ |
| 10 | BLSD2430DC-2Q-S**** | -10~+45 -40~+65 |
24V (17~32) |
30 | 15 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
√ |
| 11 | BLSD3605DC-2Q-S**** | -10~+45 -40~+65 |
36V (27~45) |
5 | 2.5 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
Ｘ |
| 12 | BLSD3610DC-2Q-S**** | -10~+45 -40~+65 |
36V (27~45) |
10 | 5 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
Ｘ |
| 13 | BLSD3615DC-2Q-S**** | -10~+45 -40~+65 |
36V (27~45) |
15 | 7.5 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
Ｘ |
| 14 | BLSD3620DC-2Q-S**** | -10~+45 -40~+65 |
36V (27~45) |
20 | 10 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
Ｘ |
| 15 | BLSD3630DC-2Q-S**** | -10~+45 -40~+65 |
36V (27~45) |
30 | 15 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
√ |
| 16 | BLSD4805DC-2Q-S**** | -10~+45 -40~+65 |
48V (37~55) |
5 | 2.5 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
Ｘ |
| 17 | BLSD4810DC-2Q-S**** | -10~+45 -40~+65 |
48V (37~55) |
10 | 5 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
Ｘ |
| 18 | BLSD4815DC-2Q-S**** | -10~+45 -40~+65 |
48V (37~55) |
15 | 7.5 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
Ｘ |
| 19 | BLSD4820DC-2Q-S**** | -10~+45 -40~+65 |
48V (37~55) |
20 | 10 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
Ｘ |
| 20 | BLSD4830DC-2Q-S**** | -10~+45 -40~+65 |
48V (37~55) |
30 | 15 | √ | 15 | √ | 0.1~ 1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
√ |
|
|
