| MOQ: | 1대 pc |
| 가격: | negotiable |
| 표준 포장: | 카톤 박스 |
| 배달 기간: | 확인되는 |
| 지불 방법: | L/C (신용장), 전신환, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 3000pcs/month |

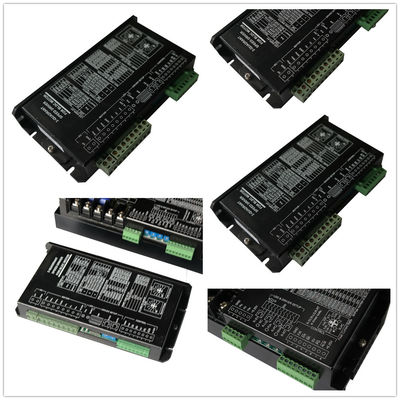

특징 :
표면 장착 기술과 작은 사이즈.
좋은 선형성과 속도의 2-사분면 PI 클로즈-루프 조절.
다른 모터를 위한 변수 파라미터 환경
알람, F/R의 기능을 제어하고, 가능하게 하고, 브레이크를 걸고, 참조를 가속시키고 밖에 스피드 펄스(PG)의 기능을 둡니다. 과열보호.
3 종류의 기준 입력 : 아날로그 전압, PWM, 주파수.
홀 센서와 3 단계 브러시리스 직류 전동기에 적합합니다
공업적 등급 칩의 사용.
기술 :
엔 세리레스는 변수 파라미터와 속도 운전자들이고 PI 클로즈-루프입니다. 참조는 be0~5V 아날로그 전압 또는 0~100%PWM 할 수있. 또한 그것은 PCB에 F-V 유닛을 추가함으로써 0~3kHz 주파수일 수 있습니다. 매개 변수는 감광 스위치에 의해 설정될 수 있고 극 갯수, 최대 속도, 램프 시간, 폐회로 필터 시간과 피이크 전류 기타 등등과 같은 전위차계가 전압 등급은 12,24,36,48VDC입니다. 일하는 것 현재 등급은 5,10,15A입니다. 에워싼 온도 등급은 -10~+45oC,-40~+65oC 입니다
네이밍 룰 :
BLSD 48 30 DC - 2Q - 엔 - Ｔ Ｐ
BLSD : BLDC 속도 운전자들
48 : 정격 전압 (VDC)
20 : 피이크 전류 제한(A)
DC : DC 전력 입력
2Q : 2-사분면 운전 모드
엔 : 엔 시리즈 (노말 크기와 변수 파라미터)
Ｔ : T=-40~+65 오크 Ta, unlabelled=-10~+45 오크 Ta
Ｐ : SV에 있는 SV,unlabelled= 0-5V에 있는 P=0-3KHz 펄스입력
고정된 매개 변수와 엔 시리즈 2Q BLDC 속도 운전자들 :
| 아니오. | 모델 | 주변 임시 (oC) |
전압 (VDC) |
성수기 경향 제한 (A) |
연속적입니다 경향 (A) |
60o/120o 홀 센서 |
Ｆ PWM (kHz) |
PI 속도 클로즈-루프 제어 |
SV 경사로 타임즈 지 (S) |
SV 범위 (V) |
LV & OV 제한 |
알람 출력 |
속도 펄스 출력 |
| 1 | BLSD1210DC-2Q-N**** | -10~+45 -40~+65 |
12V (9~15) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
| 2 | BLSD1220DC-2Q-N**** | -10~+45 -40~+65 |
12V (9~15) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
| 3 | BLSD1230DC-2Q-N**** | -10~+45 -40~+65 |
12V (9~15) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
| 4 | BLSD2410DC-2Q-N**** | -10~+45 -40~+65 |
24V (17~32) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
| 5 | BLSD2420DC-2Q-N**** | -10~+45 -40~+65 |
24V (17~32) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
| 6 | BLSD2430DC-2Q-N**** | -10~+45 -40~+65 |
24V (17~32) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
| 7 | BLSD3610DC-2Q-N**** | -10~+45 -40~+65 |
36V (27~45) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
| 8 | BLSD3620DC-2Q-N**** | -10~+45 -40~+65 |
36V (27~45) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
| 9 | BLSD3630DC-2Q-N**** | -10~+45 -40~+65 |
36V (27~45) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
| 10 | BLSD4810DC-2Q-N**** | -10~+45 -40~+65 |
48V (37~55) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
| 11 | BLSD4820DC-2Q-N**** | -10~+45 -40~+65 |
48V (37~55) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
| 12 | BLSD4830DC-2Q-N**** | -10~+45 -40~+65 |
48V (37~55) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-막대기 |
주목하세요 :
|
|
