| MOQ: | 5PCS |
| 가격: | 협상 가능 |
| 표준 포장: | cartons+packing 거품 |
| 배달 기간: | 3`4 주 |
| 지불 방법: | T/T, L/C |
| 공급 능력: | 5000 PC / 달 |

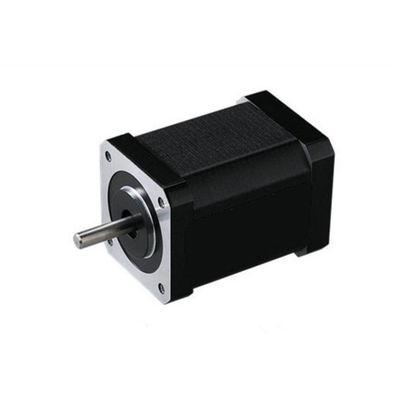

OWM 42 BLS 01
OWM : OWO 모터
42 : 모터 프레임 사이즈 :밀리미터
BLS : 브러쉬리스 모터
◆GENERAL 상술
| 와인딩 타입 | 트라이앵글 | |
| 홀효과 각도 | 120 도 전기각 | |
| 샤프트는 떨어집니다 | 0.025 밀리미터 | |
| 레이디얼 플레이 | 0.02mm@450g | |
| 끝 유격 | 0.08mm@450g | |
| 맥스. 반경 방향 하중 | 플랜지로부터의 10 밀리미터에 있는 28N | |
| 맥스. 축방향 힘 | 10N | |
| 절연류 | 클래스 B | |
| 절연 내력 | 1분 동안 500VDC | |
| 절연 저항 | 100MΩMin., 500VDC | |
◆ELECTRIC 연결
| 아니오 이르세요. | 리드 색 | 리드 계측기 | 기능 | 기술 |
| 1 | 빨강 | UL1007 26AWG | 프크크 | 홀 센서를 위한 공급 전압 |
| 2 | 청색 | 홀 A | ||
| 3 | 그린 | 홀 비 | ||
| 4 | 백색 | 홀 Ｃ | ||
| 5 | 검정색 | 국민 총수요 | 홀 센서를 위한 땅 | |
| 6 | 노랑색 | UL1007 20AWG | 위상 A | |
| 7 | 빨강 | 위상 B | ||
| 8 | 검정색 | 위상 C |
◆ELECTRICAL 상술
| 모델 | OWM42BLS01 | OWM42BLS02 | OWM42BLS03 | OWM42BLS04 | ||||
| 극수 | 8 | 8 | 8 | 8 | ||||
| 단계의 수 | 3 | 3 | 3 | 3 | ||||
| 정격 전압 VDC | 24 | 24 | 24 | 24 | ||||
| 정격 속도 RPM | 4000 | 4000 | 4000 | 4000 | ||||
| 연속적인 기능 정지 토크 N.m | 0.075 | 0.15 | 0.22 | 0.3 | ||||
| 정격 토크 N.m | 0.0625 | 0.125 | 0.185 | 0.25 | ||||
| 정격 전력 Ｗ | 26 | 52.5 | 77.5 | 105 | ||||
| 최대 토크 N.m | 0.19 | 0.38 | 0.56 | 0.75 | ||||
| 피이크 전류 A | 5.4 | 10.6 | 15.5 | 20 | ||||
| 라인 투 라인 저항 오옴 | 1.8 | 0.8 | 0.55 | 0.28 | ||||
| 라인 투 라인 인덕턴스 mH | 2.6 | 1.2 | 0.8 | 0.54 | ||||
| 토크 계수 Nm/A | 0.035 | 0.0355 | 0.036 | 0.0376 | ||||
| 뒤쪽 E.M.F V/KRPM | 3.66 | 3.72 | 3.76 | 3.94 | ||||
| 회전자 관성 g.cm2 | 24 | 48 | 72 | 96 | ||||
| 본체 길이 밀리미터 | 41 | 61 | 81 | 100 | ||||
| 집단 Kg | 0.3 | 0.45 | 0.65 | 0.8 | ||||
애플리케이션 :
1. 산업 자동화 산업 : 전자 부품, 자동 둘즈.
2.가전업계 : 헤어 드라이어, 잔디 깎이 기계
3. 차량 업계 : 공학 차 공기 정화 필터
4. 과학 기구 산업 : 갱내 가스 탐지기, 탄질 분석 계기, 엔비에론마네트 탐지기, 더 프리시젼컴퓨터 임베딩된 장치.
5. 의료 산업 : 생화학적 분석기, 혈액학 분석기, 원심분리기
6. 다른 사람 : 광학 보정 산업, 등.
|
|
