| MOQ: | 5PCS |
| 가격: | negotiable |
| 표준 포장: | 수출 통을 위한 스위트 |
| 배달 기간: | 확인되는 |
| 지불 방법: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 10000PCS/Month |

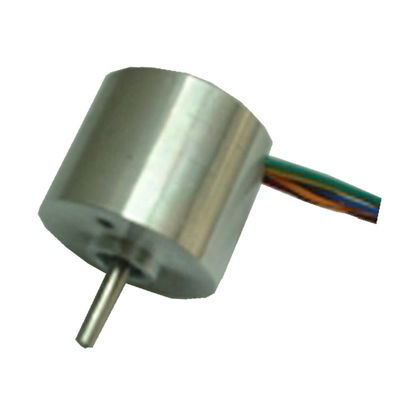

의학 내시경, 원격 조작이 로봇, 초음파 장치를 위해 사용하는 33 밀리미터 브러시리스 직류 전동기
33 밀리미터 브러쉬리스 모터는 고출력 밀도, 완만한 속도 제어와 좋은 동적 가속화의 조수석을 가지고 있습니다. 그것은 원격 조작 로봇과 의학 내시경과 타장비를 위해 사용됩니다
◆GENERAL 상술
| 와인딩 타입 | 스타 | |
| 홀효과 각도 | 120 도 전기각 | |
| 샤프트는 떨어집니다 | 0.025 밀리미터 | |
| 레이디얼 플레이 | 0.02mm@450g | |
| 끝 유격 | 0.08mm@450g | |
| 맥스. 반경 방향 하중 | 플랜지로부터의 10 밀리미터에 있는 15N | |
| 맥스. 축방향 힘 | 10N | |
| 절연류 | 클래스 B | |
| 절연 내력 | 1분 동안 500VDC | |
| 절연 저항 | 100MΩMin., 500VDC | |
◆ELECTRIC 연결
| 아니오 이르세요. | 리드 색 | 리드 계측기 | 기능 | 기술 |
| 1 | 노랑색 | UL1007 26AWG | 프크크 | 홀 센서를 위한 공급 전압 |
| 2 | 청색 | 홀 A | ||
| 3 | 오렌지 | 홀 비 | ||
| 4 | 브라운입니다 | 홀 Ｃ | ||
| 5 | 백색 | 국민 총수요 | 홀 센서를 위한 땅 | |
| 6 | 그린 | 단계 Ｕ | ||
| 7 | 빨강 | 단계 Ｖ | ||
| 8 | 검정색 | 단계 Ｗ |
◆ELECTRICAL 상술
| 모델 | OWM33BL38 | OWM33BL80 | ||||||
| 극수 | 4 | 4 | ||||||
| 단계의 수 | 3 | 3 | ||||||
| 정격 전압 (VDC) | 24 | 48 | 24 | |||||
| 정격 속도 (RPM) | 3000 | 10000 | 7800 | |||||
| 연속적인 기능 정지 토크 (mN.m) | 26 | 48 | 60 | |||||
| 정격 토크 (mN.m) | 22 | 40 | 50 | |||||
| 정격 전력 (W) | 7 | 40 | 40 | |||||
| 최대 토크 (mN.m) | 66 | 350 | 350 | |||||
| 피이크 전류 (A) | 0.64 | 3.5 | 11 | |||||
| 라인 투 라인 저항 (오옴) | 14.2 | 2.3 | 0.86 | |||||
| 라인 투 라인 인덕턴스 (mH) | 7 | 1.45 | 0.55 | |||||
| 토크 계수 (mNm/A) | 46.09 | 39.16 | 25.16 | |||||
| 회전자 관성 (g.cm2) | 7.95 | 23.55 | 23.55 | |||||
| 본체 길이 (밀리미터) | 38 | 80 | 80 | |||||
| 집단 (Kg) | 0.085 | 0.2 | 0.2 | |||||
◆DIMENSIONS :
