간략한 소개

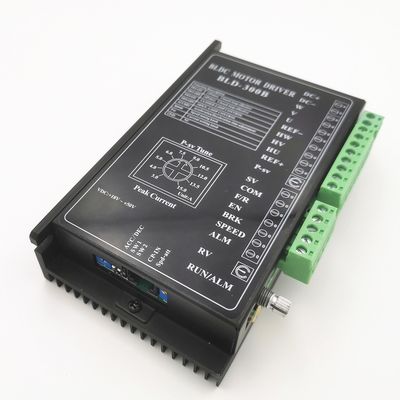

BLD-300B는 Changzhou Bextreme Shell 모터 기술로 설계되었으며 주로 BLDC 모터용으로 설계되었습니다.
( 48v: 440w /24v: 300w)
특징:
가/감속 시간 설정
알람 표시
피크 전류 설정
극 쌍 선택
개방/폐쇄 루프 제어
외부 전위차계 속도 설정
최대 출력 전류 P-sv 설정
외부 아날로그 신호 속도 설정
PWM 속도 설정
전기적 성능
드라이버 매개변수 최소값 일반값 최대값
전압 입력 DC(V): 12,24V,36V,48V,56
전류출력(A) : 15
모터 속도 범위(rpm) : 20000
홀 신호 전압(V) : 5
홀 구동 전류(mA): 12
외부 전위차계(KΩ) : 10
치수(단위: mm)
기능 설정
1. 모터 극 쌍 선택
SW1은 서로 다른 모터 극 쌍 선택을 위한 것입니다.
BLDC 모터.켜짐=2P;꺼짐=4P
2. 개/폐 루프 설정
SW2 ON=폐쇄 루프 설정;SW2 OFF=개방형 루프 설정
3. 피크 전류 설정
P-sv를 사용하여 출력 피크 전류를 설정합니다.부하가 갑자기 증가하면 출력
전류는 모터 속도를 줄이고 보호하는 설정 값에 의해 제한됩니다.
모터.현재 설정 범위: 3-15A.오른쪽으로 설정해주세요.
실제 전류와 설정값의 허용오차는 ±10%이므로 안전을 위해 설정하십시오.
그에 따라 전류가 낮아집니다.
4. 가감속 시간 설정
가속 시간과 감속 시간을 ACC/DEC로 설정하고 범위는 0.3~15초입니다.가속
시간은 0에서 정격 속도까지 소요되는 시간입니다.감속 시간은 정격에서 필요한 시간입니다.
속도를 0으로 합니다.
포트 신호 설명
신호 카테고리
터미널 기능 설명
제어 신호
BRK:모터 브레이크 정지 제어 신호;BRK와 COM은 기본적으로 연결합니다.
BRK와 COM이 분리되면 모터 브레이크가 멈춥니다.
엔:정지 신호 터미널, EN은 COM 연결, 모터 실행, 그렇지 않은 경우
모터가 멈춥니다.
정말로: 모터 방향 제어 단자;F/R 및 COM 분리, 모터
시계 방향으로 회전하고 그렇지 않으면 모터가 회전합니다.
시계 반대 방향으로.
COM:공통 포트(GND)
SV
① 외부 전위차계 속도 설정 입력;
② 외부 아날로그 전압 입력 단자
③ PWM 속도 설정 입력
홀 시그널
REF+ 홀 센서 신호 전원 공급 장치+
HU 홀 센서 신호 Hu
HV 홀 센서 신호 Hv
HW 홀 센서 신호 Hw
REF- 홀 센서 신호-
모터 연결
W 모터 라인 W상
V 모터 라인 V상
V 모터 라인 U상
힘연결
DC+ 전원 공급 장치 양극(18-50VDC)
DC- 전원 공급 장치 음극(홀 센서 음극)
출력 신호
속도 출력실행 속도에 해당하는 펄스 주파수.속도를 알 수 있다
에 따라:
N(rpm)= (F/P)×60/3
F: 출력 펄스 주파수 P: 모터 극 쌍 N: 모터 속도
예: 모터에는 4극 쌍이 있습니다.
F=1초/2ms=500Hz
N(rpm)=(500/4)×60/3=2500
알람:모터 또는 드라이버 오류 신호 출력.정상적인 상황에서는 5v이며
고장시 0V.
드라이버 인터페이스 및 배선도
속도 설정 방법 및 설정
1. 내장된 전위차계를 통한 속도 설정
RV 노브를 시계 방향으로 돌리면 모터 속도가 증가하고 시계 반대 방향으로 돌리면 모터
속도가 감소합니다.
2. 외부 전위차계를 통한 속도 설정
저항값이 10KΩ인 적절한 전위차계를 사용하십시오.외부 연결 시
전위차계, 중간 터미널은 SV에 연결하고 다른 두 터미널은
REF+ 및 COM.
주의: 1. RV는 위치를 제한하기 위해 시계 반대 방향으로 회전해야 합니다.
3. 외부 아날로그 신호 0-5V를 통한 속도 설정
아날로그 신호 전압은 0 ~ 5VDC일 수 있습니다.전압이 0.2VDC일 때 모터
속도가 가장 빠른 속도의 4%에 도달합니다.전압이 5VDC일 때 모터 속도는
최대값은 모터 사양 및 전원 전압에 따라 다릅니다.
4.PWM 속도 설정(5V PWM, 1-3KHz)
펄스의 듀티비가 4%일 때 모터 속도는 최대 속도의 4%, 듀티비가 100%일 때,
모터가 최대 속도에 도달합니다.최대 속도는 또한 모터 사양 및
전원 전압.
|
|
