| MOQ: | 1 |
| 가격: | 협상 가능 |
| 표준 포장: | 상자 |
| 배달 기간: | 20 근무일 |
| 지불 방법: | T/T, 서부 동맹 |
| 공급 능력: | 10000pcs/월 |

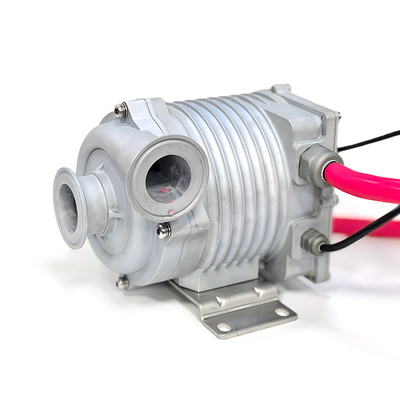

OWP-BL2000H-D3-1은 에너지 저장 프로젝트의 열 관리 시스템을 위해 특별히 설계된 수평 단단 원심 밀폐형 전자 펌프입니다. 열 방출 인프라의 핵심 구성 요소로서, 이 펌프는 탈이온수 또는 부동액을 작동 매체로 사용하여 안정적인 유체 이송 성능을 제공하도록 설계되었습니다. 브러시리스 영구 자석 동기 모터와 밀폐형 원심 구조의 통합은 에너지 저장 애플리케이션에서 안정적인 열 조건을 유지하는 데 필요한 핵심 요구 사항인 높은 효율성, 긴 서비스 수명 및 누수 없는 작동을 보장합니다. DC48V의 정격 전압, 30m 헤드에서 최대 275L/min의 유량, IP67 보호 등급을 갖춘 이 펌프는 에너지 저장 시스템의 엄격한 열 관리 요구 사항을 충족하면서 열악한 작동 환경에 적응하도록 최적화되었습니다.
에너지 저장 장치 열 관리는 시스템 안전 및 운영 효율성에 직접적인 영향을 미치는 고유한 기술적 과제에 직면해 있습니다. 첫째, 유체 순환 시스템의 "누수 위험"은 단락 또는 장비 손상을 초래할 수 있으며, 고전압 에너지 저장 환경에서 심각한 안전 위험을 초래합니다. 둘째, 에너지 저장 시스템은 변동하는 전압 조건에서 작동하므로 펌프는 효율 손실 없이 넓은 입력 전압 범위에서 안정적인 성능을 유지해야 합니다. 셋째, "극한의 환경 조건"(-40°C ~ 60°C의 온도 및 높은 습도(5~95%))은 지속적인 작동을 보장하기 위해 강력한 보호 및 재료 내구성을 요구합니다. 넷째, 열 관리 시스템은 가변적인 열 부하에 맞추기 위해 정밀한 유량 제어가 필요하며, 일관되지 않은 유량은 과열 또는 비효율적인 에너지 소비를 초래할 수 있습니다. 다섯째, "장기적인 신뢰성"은 중요하며, 펌프 유지 보수를 위한 예상치 못한 가동 중단은 에너지 저장 운영을 방해하고 상당한 비용을 초래할 수 있습니다. 또한, 산업 환경에서의 소음 공해는 작업장 표준을 준수하기 위해 저소음 작동을 필요로 합니다. 마지막으로, 표준 통신 프로토콜(예: RS485)과의 호환성은 중앙 집중식 모니터링 시스템에 원활하게 통합되어 실시간 성능 추적을 가능하게 하는 데 필수적입니다.3. 핵심 솔루션으로서의 제품 장점앞서 언급한 산업의 주요 요구 사항을 해결하기 위해 OWP-BL2000H-D3-1은 실질적인 솔루션으로 직접 이어지는 기술 기능을 통합합니다:누수 없는 작동: 원심 밀폐형 펌프 설계는 동적 씰을 제거하여 누수 위험을 완전히 제거합니다. 이는 유체 누수가 치명적인 고장을 일으킬 수 있는 고전압 에너지 저장 환경에 대한 중요한 솔루션입니다.높은 효율성 및 긴 수명: 브러시리스 영구 자석 동기 모터가 장착된 이 펌프는 높은 에너지 변환 효율을 달성하는 동시에 서비스 수명을 40,000시간 이상으로 연장합니다. 이는 장기적인 신뢰성에 대한 요구를 직접적으로 충족하며 유지 보수 빈도와 운영 중단 시간을 줄입니다.
: DC42~58V의 작동 전압 범위로, 이 펌프는 변동하는 전원 공급 조건에서도 일관된 성능을 유지하여 에너지 저장 시스템의 출력 전압이 변동하더라도 중단 없는 열 관리를 보장합니다.
| 전기 매개변수 | 정격 전압: DC48V |
|---|---|
| 작동 전압: DC42~58V | 정격 전력: 2500W |
| 성능 매개변수 | |
| 유량 및 헤드: 30m 헤드에서 275L/min | |
| 시스템 압력: -0.9Bar ~ 10Bar | 서비스 수명: 40,000시간 이상 |
| 소음 수준: 70dB 이하 (펌프로부터 1m 거리) | |
| 환경 적응성 | |
| 주변 온도: -40°C ~ 60°C | 매체 온도: -30°C ~ 60°C |
| 작동 습도: 5~95% | |
| 적용 고도: 3000m 이하 | |
| 구조 매개변수 | |
| 무게: 4.5Kg | 습윤 부품 재질: 주조 알루미늄 |
| 입구/출구: 유량 직경 φ38mm; φ64mm 퀵 설치 척 | |
| 보호 및 통신 | |
| 보호 등급: IP67 | |
| 통신 프로토콜: RS485 | 안전 기능 |
| 역결선 보호, 건조 운전 보호, 과전압/과전류 보호, 과부하/과열 보호 | |
| 5. 적용 분야 | |
| OWP-BL2000H-D3-1은 "에너지 저장 프로젝트의 열 관리"를 위해 독점적으로 설계되었습니다. 30m 헤드에서 275L/min의 높은 유량과 2500W의 정격 전력은 효율적인 열 전달을 가능하게 하여 빠른 열 방출이 중요한 대규모 에너지 저장 시스템에 적합합니다. 탈이온수 및 부동액과의 호환성은 에너지 저장 열 관리 시스템의 유체 요구 사항과 일치하며, 넓은 작동 온도 범위(-40°C ~ 60°C)는 실내 및 실외 에너지 저장 설치 모두에서 성능 안정성을 보장합니다. 또한, IP67 보호 등급과 내식성 주조 알루미늄 부품은 에너지 저장 시설에서 흔히 발생하는 열악한 작동 조건에 적응할 수 있도록 하여 안정적인 장기 작동을 보장합니다. | 6. 작동 메커니즘 |
| OWP-BL2000H-D3-1은 회전하는 임펠러에 의해 생성되는 원심력 원리에 따라 작동합니다. 브러시리스 영구 자석 동기 모터는 임펠러를 고속으로 회전시켜 흡입구에 음압을 생성하여 작동 매체(탈이온수 또는 부동액)를 펌프 캐비티로 끌어들입니다. 회전하는 임펠러는 유체에 운동 에너지를 부여하고, 이 에너지는 유체가 볼류트를 통과하면서 압력 에너지로 변환되어 에너지 저장 열 관리 시스템을 통해 매체를 순환시키는 데 필요한 헤드를 생성합니다. 밀폐형 구조는 모터를 유체로부터 분리하여 동적 씰을 제거하고 누수를 방지합니다. 내장된 정속 유량 제어 시스템은 압력 변화에 따라 모터 속도를 실시간으로 조정하여 시스템 저항에 관계없이 안정적인 유량을 보장합니다. 포괄적인 보호 메커니즘은 작동 매개변수(예: 전압, 전류, 온도, 유체 존재 여부)를 모니터링하고 이상이 감지되면 보호 조치(예: 차단, 속도 조정)를 트리거하여 펌프와 열 관리 시스템을 보호합니다. RS485 통신 인터페이스는 작동 데이터(예: 유량, 온도, 상태)를 중앙 제어 시스템으로 전송하여 실시간 모니터링 및 원격 관리를 가능하게 합니다. | |
| 7. 선택 가이드 | 열 관리 시스템에서 업계는 일반적으로 "1.5L/min 유량은 1KW 열 방출 용량에 해당"하는 보정 방법을 사용하여 펌프를 열 부하 요구 사항과 일치시킵니다. 이러한 산업 관행을 기반으로, OWP-BL2000H-D3-1의 30m 헤드에서 최대 275L/min의 유량은 열 방출 시스템에 대한 일치 범위를 추정하는 데 사용될 수 있습니다. 업계의 일반적인 보정을 기반으로 계산하면, 펌프의 유량 용량은 약 183KW(275L/min ÷ 1.5L/min/KW)의 열 방출 범위에 해당합니다. 이는 이 펌프가 CDU(냉각 분배 장치) 및 이 대략적인 범위 내의 열 부하를 가진 에너지 저장 호스트를 지원하는 기타 열 방출 시스템에 적합함을 나타냅니다. 선택 시에는 실제 시스템 압력(-0.9Bar ~ 10Bar와 호환), 매체 유형(탈이온수 또는 부동액), 환경 조건(온도, 습도, 고도)을 고려하여 펌프 사양과의 일치를 보장해야 합니다. 또한, 펌프의 정격 전력 2500W는 전력 불일치로 인한 작동 문제를 방지하기 위해 에너지 저장 시스템의 전원 공급 용량과 호환되어야 합니다. |
Q1: OWP-BL2000H-D3-1 전자 냉각수 순환 펌프의 리드 타임은 어떻게 되나요?A1: 표준 리드 타임은 주문 확인일로부터 20영업일입니다.Q2: 이 펌프는 특정 프로젝트 요구 사항을 충족하기 위한 맞춤 설정을 지원하나요?
Q3: 보증 및 기술 지원을 포함하여 펌프에 대한 어떤 애프터 서비스 지원이 제공되나요?
