| MOQ: | 1 |
| 가격: | 협상 가능 |
| 표준 포장: | 상자 |
| 배달 기간: | 20 근무일 |
| 지불 방법: | T/T, 서부 동맹 |
| 공급 능력: | 10000pcs/월 |

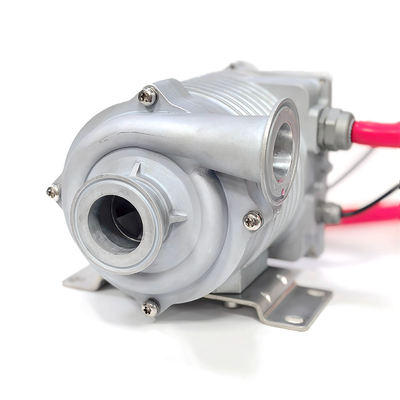

OWP-BL2000H-D3-1은 에너지 저장 프로젝트의 열 관리를 위해 특별히 설계된 수평 단단 원심 밀폐형 전자 펌프입니다. 고급 밀폐형 모터 기술과 영구 자석 동기 브러시리스 모터 설계를 통합하여 열 전달 매체의 효율적이고 누출 없는 순환을 실현합니다.
정격 전압 DC48V, 정격 전력 2500W로, 이 펌프는 30미터의 양정에서 분당 275리터의 유량을 제공하여 고출력 에너지 저장 시스템에 충분한 열 전달 용량을 보장합니다. 견고한 구조 설계와 IP67 보호 등급은 복잡한 환경 조건에서 안정적인 작동을 가능하게 하며, 여러 내장 보호 기능은 장기적인 작동 안정성을 보장합니다.
에너지 저장 시스템, 특히 대규모 에너지 저장 프로젝트는 충전 및 방전 주기 동안 상당한 열을 발생시키므로 높은 유량, 안정적인 양정 출력 및 일관된 열 방출 성능을 갖춘 열 관리 솔루션이 필요합니다. 이러한 프로젝트의 열악한 작동 환경(넓은 온도 변동, 높은 습도, 먼지 또는 물 노출 가능성 포함)은 강력한 환경 적응성과 밀봉 신뢰성을 갖춘 장비를 요구합니다.
또한 에너지 저장 시스템은 장시간 연속 작동하므로 유지 보수 중단 시간과 비용을 최소화하기 위해 서비스 수명이 긴 부품이 필요합니다. 열 관리 장비는 기존 제어 시스템과 원활하게 통합되고 전압 변동 또는 비정상적인 작동 조건에 고장 없이 견딜 수 있어야 하므로 전기 안전 및 시스템 호환성도 중요합니다.
매개변수: 밀폐형 원심 펌프 구조
장점: 누수 위험 제거
솔루션: 에너지 저장 프로젝트의 폐쇄 루프 열 관리 시스템의 밀봉 요구 사항을 완벽하게 충족하여 민감한 전기 부품을 손상시킬 수 있는 탈이온수 또는 부동액 누출을 방지합니다.
매개변수: 브러시리스 영구 자석 동기 모터, ≥40000시간 서비스 수명, 2500W 정격 전력
장점: 높은 효율성과 긴 서비스 수명
솔루션: 에너지 저장 프로젝트의 장기 연속 작동 요구 사항에 부합하고 유지 보수 빈도를 낮추면서 작동 중 에너지 소비를 줄이고 장기간 안정적인 성능을 보장합니다.
매개변수: 30m 양정에서 275L/min의 안정적인 유량
장점: 정확하고 일관된 유량 출력
솔루션: 에너지 저장 시스템 전반에 걸쳐 균일한 열 전달을 유지하여 불규칙한 매체 순환으로 인한 국부 과열을 방지하고 배터리 모듈의 안정적인 작동 온도를 보장합니다.
매개변수: 내장 역극성 보호
장점: 잘못된 배선으로 인한 전기적 손상 방지
솔루션: 현장 설치 안전성을 향상시키고 역전압 연결로 인한 모터 소손을 방지하여 설치 오류 및 장비 고장 위험을 줄입니다.
매개변수: 통합 건식 운전 보호
장점: 매체 부족 시 펌프 손상 방지
솔루션: 열 관리 시스템의 잠재적인 저수위 시나리오에 적응하여 건식 작동으로 인한 임펠러 및 모터 손상을 방지하고 전체 시스템 신뢰성을 연장합니다.
매개변수: 포괄적인 전기 및 열 보호 기능
장점: 다차원 안전 보장
솔루션: 전압 변동(DC42~58V 작동 범위), 전류 서지 및 과부하 조건, 고온 환경을 견뎌 펌프가 지정된 한계 내에서 안전하게 작동하도록 보장하고 시스템 종료를 방지합니다.
| 범주 | 매개변수 | 값 |
|---|---|---|
| 전기 매개변수 | 정격 전압 | DC48V |
| 작동 전압 범위 | DC42~58V | |
| 정격 전력 | 2500W | |
| 통신 방법 | RS485 | |
| 기계적 매개변수 | 펌프 유형 | 수평 단단 원심 밀폐형 전자 펌프 |
| 무게 | 4.5Kg | |
| 물 접촉 재질 | 주철 알루미늄 | |
| 흡입/배출구 설계 | 유량 직경: φ38mm; 퀵 릴리스 척: φ64mm | |
| 성능 매개변수 | 30m 양정에서의 유량 | 275L/min |
| 시스템 압력 범위 | -0.9Bar~10Bar | |
| 소음 수준 (1m 거리) | ≤70dB | |
| 서비스 수명 | ≥40000h | |
| 환경 매개변수 | 보호 등급 | IP67 |
| 적용 고도 | ≤3000m | |
| 작동 환경 습도 | 5~95% | |
| 주변 온도 | -40℃~60℃ | |
| 매체 매개변수 | 적용 매체 | 탈이온수, 부동액 |
| 매체 온도 범위 | -30℃~60℃ |
OWP-BL2000H-D3-1은 에너지 저장 프로젝트의 열 관리 시스템에 맞춰 설계되었으며, 배터리 팩에서 발생하는 열을 순환시켜 탈이온수 또는 부동액을 순환시켜 열을 전달합니다. 275L/min의 유량과 30m의 양정은 고출력 에너지 저장 모듈에서도 효율적인 열 방출을 보장하며, -40℃~60℃의 주변 온도 범위와 -30℃~60℃의 매체 온도 범위는 추운 기후와 더운 기후 모두에서 안정적인 작동을 가능하게 합니다.
펌프는 원심력 원리에 따라 작동합니다. 브러시리스 영구 자석 동기 모터가 임펠러를 고속으로 회전시켜 흡입구에 음압을 생성하여 열 전달 매체(탈이온수 또는 부동액)를 끌어들입니다. 회전하는 임펠러는 매체에 운동 에너지를 전달하고, 이는 압력 에너지로 변환되어 매체를 배출구를 통해 열 관리 루프로 밀어냅니다.
밀폐형 모터 설계는 모터 로터를 매체와 분리하여 기계적 밀봉을 제거하고 누수 없는 작동을 달성합니다. 내장 제어 모듈은 모터 속도를 조절하여 일정한 유량 출력을 유지하며, 전기 매개변수(전압, 전류) 및 작동 조건(온도, 매체 존재 여부)을 실시간으로 모니터링하여 이상이 감지되면 보호 조치(예: 종료, 속도 조정)를 트리거하여 안전하고 안정적인 작동을 보장합니다.
1.5L/min의 유량이 1KW의 열 방출 용량에 해당한다는 산업 관례에 따라 OWP-BL2000H-D3-1의 최대 유량(30m 양정에서 275L/min)은 에너지 저장 시스템의 호스트 장비에 대해 이론적으로 약 180KW에서 190KW의 열 방출 범위를 지원할 수 있습니다.
이 범위는 참고용이며, 실제 매칭은 시스템 파이프라인 저항, 매체 열 전도율 및 작동 온도와 같은 요인에 따라 달라집니다. 파이프라인이 길거나 저항이 높은 시스템의 경우 유효 유량이 약간 감소할 수 있으며, 선택 시 충분한 열 방출 용량을 보장하기 위해 10-15%의 여유를 고려해야 합니다.
Q: OWP-BL2000H-D3-1 펌프의 리드 타임은 어떻게 되나요?
A: 리드 타임은 20영업일입니다.
Q: 펌프는 어떤 통신 프로토콜을 지원하며 에너지 저장 제어 시스템과 어떻게 통합되나요?
A: RS485 통신 프로토콜을 지원하여 주류 에너지 저장 제어 시스템과 원활한 데이터 전송을 가능하게 하여 펌프 상태의 실시간 모니터링 및 유량 조정을 할 수 있습니다.
Q: 물 접촉 부품에는 어떤 재질이 사용되며 일반적인 부동액 용액과 호환되나요?
A: 물 접촉 부품은 주철 알루미늄으로 만들어졌으며, 표준 부동액 용액 및 탈이온수와 호환되어 장기간 사용 시 부식이나 재질 열화가 발생하지 않습니다.
Q: 펌프의 보호 등급은 어떻게 되며 실외 에너지 저장 프로젝트에 사용할 수 있나요?
A: 보호 등급은 IP67로, 방진 및 방수 성능을 제공합니다. 실외 에너지 저장 프로젝트에 적합하며 높은 습도(5~95%)와 극한의 주변 온도(-40℃~60℃)를 견딜 수 있습니다.
