JY01A SPWM 방식 홀 센서 BLDC 모터 구동장치 IC

JY01A SPWM 방식 홀 센서 BLDC 모터 구동장치 IC
JY01A SPWM 방식 홀 센서 BLDC 모터 구동장치 IC

큰 이미지 :  JY01A SPWM 방식 홀 센서 BLDC 모터 구동장치 IC

제품 상세 정보:
원래 장소: 중국
브랜드 이름: JUYI
모델 번호: JY01 / JY01A
결제 및 배송 조건:
최소 주문 수량: 1개 세트
가격: Negotiable
포장 세부 사항: PE BAG+ 판지
배달 시간: 5-10 일
지불 조건: T/T, L/C, Paypal
공급 능력: 1000sets/day

JY01A SPWM 방식 홀 센서 BLDC 모터 구동장치 IC

설명
일 전압: 4.5 v-5.5 V. 작동 온도: -40-85 C
형태를 모십시오: SPWM 적응성 모터: 센서리스 비엘디시 모터 / 홀효과 비엘디씨 모터
다울 드라이브 모드: 홀 세뇨르로 또는 몰지각합니다 부드러운 반전:
하이 라이트:

홀 센서 BLDC 구동기 집적회로

,

jy01 블디시

,

홀 센서 블디시 제어기 ic

홀 센서 비엘디씨 모터 또는 센서리스 비엘디시 모터를 위한 JY01 3 단계 브러시리스 직류 전동기 구동기 집적회로





JY01 특징


JY01은 홀 센서 비엘디씨 모터 또는 센서리스 비엘디시 모터에 적용되는 브러시리스 직류 모터 구동장치를 위한 특별한 계획된 ic 제어이고, 그것의 단순한, 저비용, SPWM 드라이브 모듀트 낮은 소음, 고효율, 안정적 품질과 전문적 기술적 support,JY01이 적용, 주변 회로에 쉽 빨리 많은 전자기술자들에 의해 승인받았습니다.



JY01 애플리케이션
브러시리스 직류 팬, 장비를 수직으로 유지하는 진공 청소기류, 에어콘, 최고급 아동 장난감, 모형 항공기, 모델 자동차, 모델, 기타와 같은 가전 제품류와 같은 브러시리스 직류 펌프, 잔디 깎는 기계, 스쿠터, 균형적 자동차, 로봇, 과학 기구와 장비, 자동차 연료 펌프, 전기창, 전동 시트 조정, 공조 팬, 전기 백미러 미러 조정 ; 그것은 또한 넓게 그라인딩 장치, 핸드 드릴, 조각반, 전동 나사 돌리개, 기타 등등과 같은 휴대용 공구에서 사용되었습니다


2 : 특성


작업 전압 : 4.5 v-5.5 V.

작동 온도 : -40-85 C
드라이브 모드 : SPWM
다울 드라이브 모드 : 홀 세뇨르로 또는 몰지각합니다
적응성 모터 : 어떤 홀 모터 / 홀 모터.
스티어링 제어 : 부정적인 긍정적 /
부드러운 반전 : 예
속도 신호 : 예
과부하 방지 : 예
현재 폐쇄 고리 : 예
정전류 드라이브 : 예
블로킹 방지성 : 예
소프트 스타트 : 예
특별 기술 : JYKJ 충만 조건 안전 스타트 기능
속도 조정 : 선형
연 선도 기간 :선택적인 1 S,3 S,10S


SOP16 패키징

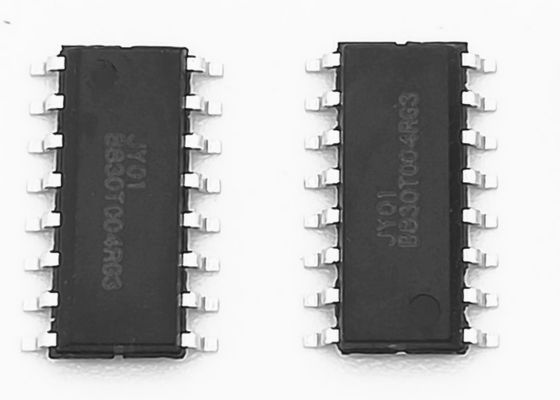

JY01A SPWM 방식 홀 센서 BLDC 모터 구동장치 IC 0

JY01A SPWM 방식 홀 센서 BLDC 모터 구동장치 IC 1
JY01은 중간-전력 홀과 몰지각한 붓을 쓸 필요가 없는 제어기 보드를 구성했습니다, 고전력 MOSFET의 TO-220이 싼 6 PC가 PCB의 뒤쪽에 장착했습니다, 적절한 히트신 회로 (외에 더 레인지 최대 작동 경향 최고 20A까지 VCC 제어판 전압이 성공적으로 DC 브러시리스 모터, 브러시리스 직류 모터 펌프, 스쿠터 모터, 휴대용 장치, 기타 등등으로서 그러한 것에서 사용되었습니다



N+N 프레임워크 응용은 고전압과 경향의 필요성을 달성할 수 있고 따라서 그것이 넓게 많은 DC 브러시리스 모터 제어에서 사용됩니다
더 높은 작업 전압 또는 더 높은 사용 전류. 이 회로는 성숙한 회로입니다. 고안정성, 쉬운 생산과 비용 때문의 회로는 낮고, 모듈러 생산을 위해 용이해질 수 있습니다.


JY01은 홀을 위한 1 ic 제어에 통합된 2이거나 미안하지만, 사용에서 적용에 그것을 매우 쉽게 하는 무센서 무브러쉬 직류 모터가 회로 설계와 적용 전에 유의합니다.



1 : Vss에 핀 1을 연결하거나, 전원 켬, JY01이 복도로서 운전할 동안 홀 센서 모터 구동장치를 위한 JY01이 5V를 연결시킵니다.


2 : 센서레스 모터 드라이버를 위한 JY01이 핀 1에 0.1V -4V를 제공합니다, JY01이 몰지각한 방식으로서 운전할 것입니다.


핀 1은 다중 기능 핀입니다, 3 사용가능한 상태가 있습니다 :


1 : 애플리케이션 설정에서 JY01 때 전원 켬.
2 : 이 핀은 복도 하에 실행 콘트롤 핀입니다, 하이레벨의 전압이 정상 드라이브입니다, 하부층 전압이 있습니다
금지된 드라이브 (어떤 출력)
3 : 이 핀은 몰지각한 방식, 전압 범위 하에 스타트 토크 조정 핀입니다 :0.1V-2V.
설계 전에 JY01의 적용 상태를 확인하세요.


a) 토크 설정을 시작하세요 :시작 토크 설정은 센솔스 모터 시동, 더에 중요합니다
스타트 토크는 모터 성능과 관련됩니다. 모터는 시작됩니다 또는 열심히 면을 시작하기 위해 않을 것입니다
스타트 토크는 작습니다, 스타트 토크가 너무 높으면 모터스가 쉐이크 또는 반전을 바랍니다.
전동기 부하에 따른 초기 응용 디버깅이 다음과 같이 단계를 따릅니다 :
i.Connect 0 V와 중간핀인 5 V에 대한 20K 전위차계가 JY01 IC에 연결되고 내가 고정합니다.
ii.0 V (스타트 토크 0)에 전위차계를 맞춥니달 때 전원 켬.
3세.입력은 조절 신호를 0V부터 5V까지 VR 핀으로 가속시키고, 모터 스타트를 확인하는지 아닌지
정맥내입니다.모터가 시작되거나 비정상이어서 시작될 수 없고 그리고 나서 전위차계 가치를 0.1 V에 더할 수 있다면
모터가 여전히 시작되지 않으면, 단계 3세를 반복하고 전위차계의 0.2V/0.3V/0.4V에 추가합니다고
모터 스타트까지 단계 3세를 반복하세요.
v.If 자동차 반전 때 시작, 그것은 스타트 토크가 높다는 것을 의미합니다, 그것이 시작을 감소시켜야 합니다
정상 구동, 그렇지 않았다면 긴 타임 리버싱을 위한 토크는 모터와 MOSFET을 손상시킬 것입니다.
b) 과부하 방지와 현재 샘플링 저항 세팅 :JY01은 완전한 과부담을 가지고 있습니다
보호는 작용합니다, 그것이 과부하 방지와 이상 전류 방지 기능을 갖
현재 샘플링 레지스터 값 R가 정확한 세트일 때. 그렇게 하기 위한 핀 전압 지정이 몇 월 몇 일입니까
0.1V, 과부담 감시가 시작되고, 정전류 주로 돌아갈 것입니다, 구동 전류가 합니다
변화, 더 높거나 더 낮게 되는 VR 전압과 더 크게 되는 로드와 무관한 또는
더 덜.이 state,JY01에서 모터에 등속 구동장치 동력을 제공하는 것을 계속할 것입니다. 이스 핀 전압 면
0.2V에 만나세요, 그러면 더 많은, 보호는 4.5 μs에서 활성화할 것입니다.
우변치 선택 방법
우변치 방식 I = 0.1/R
나 :끊임없이 계속되는 경향 (유닛의 가치 :Amp)
0.1 : 0.1 : JY01은 핀 전압입니다
R :현재 한계 저항 (단위 :오옴)
예를 들면 다음사용 전류 :5A에 안전성 정전류를 할당되는 3A, 때 경향
5A에 만나세요, 그러면 더 많은, 프로그램은 방식에 따라 경향을 5A.so에 둘 것입니다
I=0.1/R, R=0.1/5=0.02 오옴, 그렇게 과부하 방지와 현재 샘플링 전력 저항기
20 모흠이어야 합니다
c) 블로킹 방지성 :블로킹 방지성은 출력을 활성화했고 막지 않을 것입니다면 모터 전혀
두번째에서 정상적인 시작이 보호를 그만두고 VR 전압을 상승시키기 위해 VR 전압을 0로 줄입니다
모터를 재개합니다.



JY01 IC 사용자 교범을 다운로드하세요
JY01A SPWM 방식 홀 센서 BLDC 모터 구동장치 IC 2jy01_v3.5_2018-english.pdf
