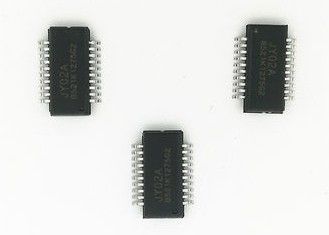

큰 이미지 :  시동 토크 규정과 SPWM 직류 전동기 H 다리 IC 칩

제품 상세 정보:
원래 장소: 중국
브랜드 이름: JUYI
모델 번호: JY02A
결제 및 배송 조건:
최소 주문 수량: 1개 세트
가격: Negotiable
포장 세부 사항: PE BAG+ 판지
배달 시간: 5-10 일
지불 조건: T/T, L/C, Paypal
공급 능력: 1000sets/day

시동 토크 규정과 SPWM 직류 전동기 H 다리 IC 칩

설명
일 전압: 4.5 v-5.5 V. 작동 온도: -55-125 C
형태를 모십시오: SPWM 적응성 모터: 센서리스 모터
애플리케이션: 로봇을 쓸기 색: 검정색
하이 라이트:

H 다리 모터 드라이버 칩

,

H 브리지 칩

,

H 다리 IC 칩



토크 규정 기능을 시작하는 것과 함께 보호 브러시리스 직류 전동기 구동기 집적회로를 차단하는 JY02A

JY02A
무센서 무브러쉬 직류 모터 ic 제어
(JY02A 표준 형식)
버전 :V2.0 날짜 :20180530


JY02A는 기록 프로그램의 문제점을 해결하는 순수한 하드웨어 응용프로그램 IC입니다. JY02A는 내부로 적응할 수 있는 시동 회로, 전원 보상 회로, Q값 보정 회로, 역률 보정, 위상 검출 회로, 양지향성 작용 디코딩 회로, 정착된 회전자 보호 회로, 역 기전력 검출 회로, 현재 탐지 & 제어 회로, 전압 검출 & 보호 회로와 같은 다양한 무센서 무브러쉬 직류 모터 구동 제어 회로를 굳힙니다, 기타 등등이 외부 부품 조정의 극소수의 양 뒤에 다양한 무센서 무브러쉬 직류 모터를 운전할 수 있습니다, JY02A가 대부분의 어플리케이션에서 매우 중요한 어떤 부하 시작하는 능력을 가집니다. JY02A는 Y와 트라이앵글 연결과 3상 DC 브러시리스 모터에 적용될 수 있습니다.

애플리케이션 : 포괄적 로봇, 자동차 물 펌프, 벽걸이형 보일러 순환 펌프, 집의 부스터 펌프, 산소 발생기, 다양한 선풍기들 / 송풍기, 전동 나사 돌리개, 전기 커튼, 자동문, 유압펌프, 고압 공기 펌프, 자동차 공기 조절 압축기, DC 붓을 쓸 필요가 없는 압축기, AGV 손수레, 다양한 선이고 루프 물류관리 분류 장비, 잔디 깎는 기계, 분무기, 수면하에 있는 프로펠러, 등.
시동 토크 규정과 SPWM 직류 전동기 H 다리 IC 칩 0
기능적 특성 :
☆Working 전압 : 4.5 v-5.5 V.                 ☆Working 온도 : -55-125 C
☆Drive 방식 : SPWM                                ☆Adaptive 모터 : 센서리스 비엘디시 모터
☆Direction 제어 : CW / CCW                    ☆Soft 반전 : 예
☆Speed 신호 : 예                                   ☆Overload 보호 : 예
☆Current 폐쇄 고리 : 예                         ☆Constant 전류 드라이브 : 예
☆Blocking 보호 : 예                          ☆Starting 토크 조절 : 예
☆Soft 개시 : 예                                      ☆Special 기술 : JYKJ 충만 조건 안전 스타트 기능
☆Speed 조정 : 선형                           ☆EAI 자체 적응 기능


핀 네임 기능 발언
W 단계 부분압이 전압 범위에 견디기 위해 유의한 후 1 EMFC시동 토크 규정과 SPWM 직류 전동기 H 다리 IC 칩 1  BEMF 검출 입력 포트 C가 연결됩니다
0-5V 아날로그 입력을 관리하는 2 VR 속도
3 VOD 전압 검출 OV 가치 :3.6V, LV 가치 :0.8V
4 국민 총수요 국민 총수요 0V
5 VDD 5V 4.5V--5.5V
6는 경향 탐지 전류 피드백 신호 입력입니다
7 EMF_ON EMF 신호 출력 EMF 조절 통제
8 TC 온도 탐색 공항 보호 : 4.53V 이상
보호 이전 : 3.70V 이하
9 QD 시동 토크 조정 :0-2.5V 0--60%
10 UH U 단계 상부 출력 드라이브 U 단계 상부는 PWM 출력 13KHz를 운전합니다
11 UL U 단계 바닥 출력 드라이브 U는 바닥 드라이브 교환 신호 출력을 단계적으로 시행합니다
12 VH V 단계 탑 드라이브 출력 V 단계 상부는 PWM 출력 13KHz를 운전합니다
13 VL V 단계 바닥 출력 드라이브 V는 바닥 드라이브 교환 신호 출력을 단계적으로 시행합니다
14 WH W 단계 상부 출력 드라이브 W 단계 상부는 PWM 출력 13KHz를 운전합니다
15 WL W 단계 바닥 출력 드라이브 W는 바닥 드라이브 교환 신호 출력을 단계적으로 시행합니다
16 Z/F CW와 시계반대방향 회전 제어 H : 포워드 / L :반대
교환 당 17개 M 스피드 펄스 출력된 것 펄스
18 EMF BEMF 공통 단자

U 단계 부분압이 전압 범위에 견디기 위해 유의한 후 19 EMFA BEMF 검출 입력 포트 A가 연결됩니다
V 단계 부분압이 전압 범위에 견디기 위해 유의한 후 20 EMFB BEMF 검출 입력 포트 비가 연결됩니다


DC 전기 특성
기호 민 전형적 맥스 단위 조건
VDD 4.5 5 5.5 V VDD-GND
국제 다이얼   9   마 모든 출력 핀이 끊어집니다
VIL     0.3 V IO 입력 로우 레벨값
VIH 3.5     V IO 입력 하이 레벨 값
EMFV 0.01   4.5 V BEMF 실효 전압
VFOV 0   2.5 시동 토크 전압의 V 범위
IOL 10     마 Io 낮은 수준 흡수 경향
통합 개방형 하이퍼미디어     5가지 마 IO 높은 수준의 출력 경향
VODL 0.75 0.8 0.85 V 부족 전압 보호 값
VODH 2.95 3 3.05 V 과전압 보호 값
RPT   3   S 연 선도 시간
ISVA 38 40 43 mV 정전류 구동은 한계 값입니다
ISVB 87 90 95 mV 과전류 빠른 보호 가치
프주드 0   5가지 V 아날로그 입력전압 범위
이주드   100   nA 아날로그 입력 전류 값

JY02A 내부 기능블록도표

JY02A 구동 신호는 양극성 생산입니다, 적합한 MOS 구동회로와 전력 MOS를 선택하는 것 매우 중요합니다!


JY02A 드라이브 모드와 매개 변수 :
1 : UH / VH / WH 단계 위는 PWM 생산, UL / VL / WL 단계 바닥 드라이브 교환 신호 출력을 운전합니다, 이 드라이브 모드가 특히 고전압과 고출력 모터 운전자의 적용에, 하드웨어의 비용을 줄이기 위한 경제적 방법입니다. 탑 드라이브 PWM 출력 모드는 최저 드라이브 PWM 출력 모드라기 보다는 더 쉬운 회로와 더 높은 안정성인 것입니다.

2 : PWM은 JY02A의 주파수는 13KHz이며, 그것이 또한 효율과 소음의 포괄적 비율을 고려할 뿐만 아니라, 전력을 높이고, 구동 회로의 소비 전력을 줄입니다 . 모터의 토크는 똑같은 전원 공급기 하에 20KHz의 그것보다 높습니다.

JY02A의 펄스
JY02A가 매번 비엘디씨 모터 코뮤테이팅 단계 동안 펄스 신호를 출력한 것이 기록하세요. 그것은 JY02A가 모터가 라운드를 돌릴 때 펄스를 생산하지 않는다는 것을 의미합니다. 예를 들면 다음인 것으로 도식적이 다이어그램화합니다 : 그것의 내부 회전자, 2 쌍 극 모터, 그것은 모터가 각각 라운드를 위한 6 번 동안 전류 단계를 필요로 한다는 것을 의미하여서 JY02A가 6개 펄스 각각 자동차 라운드를 출력할 것입니다



2 쌍 막대기 내부 회전자 모터의 내부 구조물의 계통도



앞으로 출력 드라이브 오실로그램
(동양혈관, 잘 전자파 금지와 가까운 SPWM 출력)

출력 드라이브 오실로그램을 역으로 돌리기
(동양혈관, 잘 전자파 금지와 가까운 SPWM 출력)

애플리케이션의 도식적입니다 :
무센서 무브러쉬 직류 모터를 위한 1,JY02A 전형적 어플리케이션 도식

JY02A는 짜맞춘 BEMF 검출 회로를 가지고 있습니다
무센서 무브러쉬 직류 모터를 위한 어떤 필요 외부 비교기 회로 JY02A
말하세요 :
있습니다 경향이 신호 궤환 정보 입력 단말입니다. 이스 단자 전압이 40mV까지 오르늘 때, 시스템은 과부담 감시를 시작하고, 정전류 제어 상태를 들어옵니다. 구동 전류는 VR 단자 전압에 의해 더 이상 상승되지 않거나 로드가 증가합니다. 이 기능은 효과적으로 부하가 너무 클 때 MOSFET 번 아웃을 방지하고, 계속 최대 구동 상태를 유지하기 위해 권력을 모터에게 제공할 수 있습니다. 우연한 경향이 계속 증가할 때, 이스 단말기의 전압은 90mV를 도달하거나 초과합니다, JY02A가 바로 보호 상태에 들어가고, 모든 출력, VR가 0V로 감소하거나 재동력 공급될 때 공개된 단지 보호를 마무리할 것입니다
옴의 법칙에 따르면, 단지 우리는 보호 전류 값을 바꾸기 위해 R의 가치를 바꿀 필요가 있습니다. JY02A는 (이 더 뒤인 것에 더 ) 전류 보호에 매우 탄력적입니다


기능 설명과 응용 소프트웨어 고려
a) 과부하 방지와 현재 샘플링 저항 값 선택 :
JY02A는 상대적으로 완전한 과부담 방지 기능을 가지고 있습니다. JY02A의 과부하 방지와 현재 비정상이 방지 기능은 적당히 선택되는 데 단지 현재 샘플링 저항기 R의 조건하의 영향이 필요할 것입니다. 이스 핀 전압이 0.40mV, 시작을 모니터링하는 과부담에 도달하고, 정전류 주에 들어가고, 구동 전류 상수를 유지할 때. 이 미국에, 구동 전류는 더 이상 VR 핀의 전압에 따라 오르고, 로드의 증가에 따라 증가하지 않을 것이 아닙니다. 이 국가에서, JY02A는 계속해서 모터에게 정전력을 제공하고, 모터를 정상 작업 국가에 보존할 것입니다. 만약 이스 핀 전압이 90mV를 도달하거나 초과하면, 시스템이 4.5개 마이크로초 이내에 모든 출력을 판단할 것입니다.

방법 다음과 같이 우변치를 적당히 선택한 구체적 예가 여기 있습니다 :
우변치 방식 : 나 = 0.04/R
나 : 정전류 세팅 값, 유닛 : A
0.04 : 0.04 : 전압값이고의 JY02A의 핀입니다
R : 전류 제한 저항, 단위 : 오옴
예를 들면, 3A의 동작 전류와 제어기가 안전을 위해 5A에 정전류에서 설정했고 시스템이 전류가 5A 포뮬라 원 = 0.04 /R 뒤에 R=0.04/I를 도달하거나 초과하는 5A에 있는 전류를 그렇게 R value = 0.04 / 5=0.008 오옴에 두고 따라서 현재 샘플링 저항기가 8 밀리옴의 전력 저항기를 사용하여야 합니다 (정상적으로 현재 샘플링 저항기는 시멘트 저항기고 콘스탄탄선입니다)

b) 정착된 회전자 보호 : JY02A는 자동 재시작 기능을 가지고 있습니다. 일단 구동 모터가 외부의 힘에 의해 차단되면, 시스템은 자동적으로 보호하고 재시작할 것입니다. 만약 재가동이 10 번 동안 성공하지 못하면, 그것이 자동적으로 출력을 막을 것입니다. 전원을 끊거나 보호를 열기 위해 VR 핀의 전압을 0V로 줄이세요. 모터를 재개하기 위해 VR 전압을 증가시키세요.

c) Z/F 부드러운 반전 :JY02A의 16번째 핀 Z/F는 반전 제어 핀입니다. 이 핀은 5V 또는 국민 총수요에 연결될 수 있습니다. JY02A는 부드러운 반전 함수를 가지고 있습니다. 이 기능은 다수의 애플리케이션에서 MOSFET과 모터를 보호하고, 신뢰성과 서비스 수명을 향상시킵니다, 특정 동작이 모터가 먼저 Z/F 전압 레벨 변화, 운전자가 출력을 막는 때인 원 디렉션에서 회전하고 있을 때, 모터는 자유로이 회전한다는 것이고 정지를 갈고, 그리고 나서 타 방향에서 이어지기 시작합니다.


d) FG 속도 신호 궤환 :모터를 운전하는 동안 JY02A는 또한 스피드 펄스 신호를 출력합니다. JY02A는 펄스 모든 단계 코뮤테이팅을 출력할 것입니다. 이것은 완전히 고성능 응용에 반영됩니다. DC 붓을 쓸 필요가 없는 팬, DC 붓을 쓸 필요가 없 펌프, 기타 등등과 같은 정밀 속도 통제의 경우에.,
속도 신호 궤환으로, 이러한 기능이 달성되기 쉽다고, 정속 스피드와 안정적 토크와 폐-루프를 요구하는 것과 같은 것은 해결책을 제어합니다.


e) TC 온도 프로텍션 포트 :JY02A는 외부 접속 온도 방지 기능을 가지고 있습니다. 애플리케이션은 사실상 단순하며, 오직 외부 NTC와 저항기만을 요구되고 NTC를 장소에 위치시키 어디가 MOSFET 또는 모터와 같이, 모니터링될 필요가 있습니다. 온도가 특정 가치에 도달할 때, 시스템은 자동적으로 보호할 것입니다, 시스템이 온도가 안전 값으로 하락한 후에 재시작할 것입니다. 그것은 NTC의 추천된 매개 변수입니다 : 10K3950K의 NTC, 10K 1%와 디바이더 레지스터는 이 매개 변수, 기온에 따르면 자동적으로 기온이 물론 100 도에 도달할 때 보호할 것입니다, 당신이 실제 적용에 따라 또한 다른 모델들 NTC를 대체하거나 디바이더 레지스터를 조정할 수 있습니다. 저항기의 가치는 당신이 보호하고 싶은 온도값에 도달합니다.

f) QD 시동 토크 조정 :QD 단말기의 전압을 조정함으로써, 시동 토크는 직접적으로 바뀔 수 있습니다. 전압은 조절 범위는 0V-2.5V이고 정상적 모터 시동 토크 전압이 0V - 0.8V (시동 토크가 더 더 좋은 것 크지 않습니다) 사이에 있습니다

개요 :
DC 브러쉬리스 모터 드라이브 성능에 영향을 미칠 작업 전압, 속도, 정류각, 부하, 인덕턴스, 역기전역, 부하를 시작하는 것, 기타 등등과 같은 DC 붓을 쓸 필요가 없는 홀레스스 모터 구동장치에 영향을 미치는 많은 요인이 있습니다. 모터의 구동 효과, 그렇게 많은 테스트는 완전한 효율이 높은, 안정적 DC 붓을 쓸 필요가 없는 센서레스 모터 드라이버를 만들도록 요구됩니다 .

선언 :

DC 붓을 쓸 필요가 없는 센서레스 모터 드라이버의 성능을 개선하기 위해, 크기를 줄이고 생산과 개발 비용을 줄이시오 그러면 JY02A는 하는 DC 붓을 쓸 필요가 없는 센스롤스 모터 구동장치 IC이 외부 비교기를 요구하지 않는 우리의 초입니다. JY02A는 DC 붓을 쓸 필요가 없는 센서레스 모터 드라이버의 모든 회로를 통합합니다 (전원 소자를 배제합니다). 고객들에 대한 더 좋은 서비스 기 위해, 우리는 참조로서 세 JY02 전형적인 애플리케이션 회로를 제공합니다. 당신이 응용에서 어떠한 문제도 있다면, 우리는 계속해서 시장 애플리케이션.에 따라 그것의 성능을 개선할 것입니다, 실제 IC 기능이 조금 이 기사에 대한 도입과 다를지도 모릅니다, 당신이 최신 정보를 원하면 우리와 연락할 수 있습니다.


세 전형적 어플리케이션 도식과 참조를 위한 제품 사진이 여기 있습니다. 이러한 개략도는 모두 대량 생산동안 유효하고 관련된 물리적 제품이 학습 연구를 제공합니다. 이러한 3 전형적인 애플리케이션 개략도는 근본적으로 대부분의 애플리케이션을 커버합니다.

JY02A 소전력 DC 붓을 쓸 필요가 없는 홀레스스 모터 드라이브 어플리케이션 도식
작업 전압 :7.5V----28V 맥스 사용 전류 :3A MAX 출력 생산 :30W

소전력 dc 붓을 쓸 필요가 없는 센서레스 모터 드라이버 상품 사진

분류하세요 :L 45 밀리미터 *W :32mm*H 12 밀리미터

중사이즈인 JY02A는 DC 붓을 쓸 필요가 없는 홀레스스 모터 드라이브 어플리케이션 도식을 강화합니다
작업 전압 :12V----36V 맥스 사용 전류 :16A MAX 출력 생산 :500W (MO :TO220)

중사이즈 전력 dc 붓을 쓸 필요가 없는 센서레스 모터 드라이버 제품 사진
분류하세요 :L 63 밀리미터 *W :42.5mm*H 12 밀리미터
JY02A 고전압 DC 붓을 쓸 필요가 없는 홀레스스 모터 드라이브 어플리케이션 도식
작업 전압 :80V----265VAC 맥스 사용 전류 :1A MAX 출력 생산 :150W

고전압 DC 붓을 쓸 필요가 없는 센서레스 모터 드라이버 제품 사진
분류하세요 :L 77 밀리미터 *W :60mm*H 32 밀리미터



JY02A 사용자 교범을 다운로드하세요



시동 토크 규정과 SPWM 직류 전동기 H 다리 IC 칩 2jy02a_v2_20180530-english.pdf
