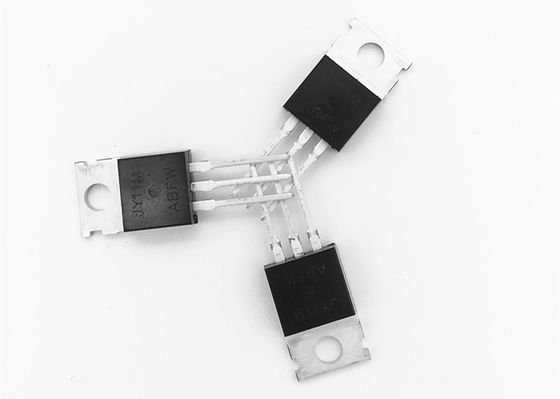

JY11M n채널 증가 모드 파워 모스펫
일반 설명
JY11M은 높은 세포를 달성하기 위해 최근 트렌치 처리 기법을 이용합니다
밀도와 높은 반복성 쇄도 등급과 온 저항을 감소시킵니다. 이것들
기능은 이 디자인을 극단적으로 효율적이고 믿을 만한 기기로 만들기 위해 결합합니다
전력스위칭 적용과 폭 넓게 다양한 다른 애플리케이션에 사용하세요.
특징
● 100V/110A, =6.5mΩ@V GS=10V (의) Ｒ DS
● 고속 스위칭과 반대 시신 복구
● 완전히 특징 사태 전압과 경향
좋은 방열을 위한 ● 우수한 패키지
애플리케이션
● 교환 응용
열심히 교환된 ●와 초고주파 회로
인버터 시스템을 위한 ● 전원관리
절대 최대 정격 (Tc=25oC 달리 언급되지 않으면)
| 기호 | 매개 변수 | 제한 | 유닛 | |
| VDS | 드레인-소스 전압 | 100 | Ｖ | |
| VGS | 게이트-소스 전압 | ± 20 | Ｖ | |
| ID | 연속배수 경향 |
Tc=25oC | 110 | A |
| Tc=100oC | 82 | |||
| IDM | 펄스용 드레인전류 | 395 | A | |
| PD | 최대 파워 분해 | 210 | Ｗ | |
| TJ TSTG | 결합과 저장 온도를 운영하기 범위 |
+175에 대한 -55 | 오크 | |
| RθJC | 접합부-케이스간 열 저항 | 0.65 | oC/W | |
| RθJA | 접합부 주위 간열 저항 | 62 |
전기 특성 (Ta=25oC 달리 언급되지 않으면)
| 기호 | 매개 변수 | 상태 | 민 | Typ | 맥스 | 유닛 |
| 정특성 | ||||||
| BVDSS | 드레인-소스 항복 전압 |
VGS=0V,IDS=250uA | 100 | Ｖ | ||
| IDS | 제로 게이트 전압 드레인전류 |
VDS=100V,VGS=0V | 1 | uA | ||
| IGS | 게이트 본체 누출 경향 |
VGS=± 20V,VDS=0V | ± 100 | nA | ||
| VGS(th) | 게이트 임계값 전압 |
VDS= VGS, IDS=250uA | 2.0 | 3.0 | 4.0 | Ｖ |
| RDS (계속) | 드레인-소스 온-상태 저항 |
VGS=10V,IDS=40A | 6.5 | mΩ | ||
| 그프스 | 포워드 상호컨덕턴스 |
VDS=50V, IDS=40A | 100 | Ｓ |
JY11M 사용자 교범을 다운로드하세요
