MOQ: | 1개 세트 |
가격: | negotiable |
표준 포장: | PE BAG+ 판지 |
배달 기간: | 5-10 일 |
지불 방법: | T/T, L/C, Paypal |
공급 능력: | 1000sets/day |

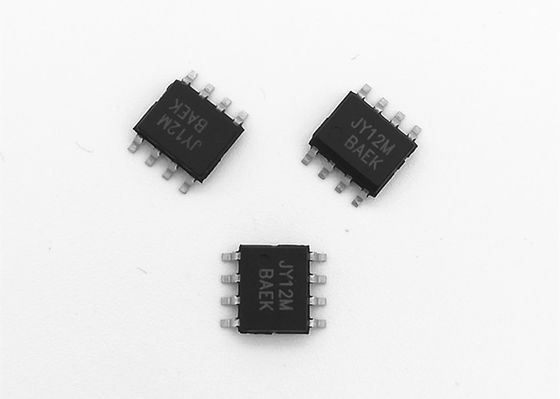

비엘디씨 모터 운전자를 위한 JY12M 엔과 P 채널 30V MOSFET
일반 설명
JY12M은 엔이고 p 채널 논리 증가 모드 파워 필드 트랜지스터입니다
높은 셀밀도 이중 확산 금속 산화물 반도체 트렌치 기술을 사용하여 생산됩니다. 이 고밀도
절차는 온-상태 저항을 최소화하기 위해 특히 맞춰집니다. 이러한 장치는 있습니다
특히 휴대폰과 노트북과 같은 저전압 응용에 적합합니다
컴퓨터 전원관리와 고전위측 다른 배터리 가동 회로
스위칭과 낮은 인라인 전력 손실은 초소형 윤곽 표면에서 필요합니다
패키지 탑재.
특징
장치 | 맥스 (의) R DS | I dmax(25oC) |
엔-채널 | 20mΩ@V GS=10V | 8.5A |
32mΩ@V GS=4.5V | 7.0A | |
P-채널 | 45mΩ@V GS=-10V | -5.5A |
85mΩ@V GS=-4.5V | -4.1A |
● 저입력 캐패시턴스
● 고속 스위칭 속도
애플리케이션
● 전원관리
● DC / dc 컨버터
● 직류 전동기는 제어됩니다
● LCD 텔레비전 & 모니터 디스플레이 인버터
● CCFL 인버터
절대 최대 정격 (Ta=25oC 달리 언급되지 않으면)
매개 변수 | 기호 | n채널 | p 채널 | 유닛 | |||
10 초 | 받침 | 10 초 | 받침 | ||||
드레인 소스 전압 | VDS | 30 | -30 | V | |||
게이트 소스 전압 | VDS | ±20 | ±20 | ||||
연속적입니다 드레인전류 |
Ta=25 오크 | ID | 8.5 | 6.5 | -7.0 | -5.3 | A |
Ta=70 오크 | 6.8 | 5.1 | -5.5 | -4.1 | |||
펄스용 드레인전류 | IDM | 30 | -30 | ||||
최대 전력 산재 |
Ta=25 오크 | PD | 1.5 | W | |||
Ta=70 오크 | 0.95 | ||||||
작동 결합 온도 |
TJ | -55 내지 150 | 오크 | ||||
열 저항 주변에 대한 결합 |
RθJA | 61 | 100 | 62 | 103 | oC/W | |
열 저항 경우에 대한 결합 |
RθJC | 15 | 15 | oC/W |
전기 특성 (Ta=25oC 달리 언급되지 않으면)
기호 | 매개 변수 | 상태 | 민 | Typ | 맥스 | 유닛 | |
정전기 | |||||||
VGS(th) | 게이트 임계값 전압 |
VDS=VGS,ID=250uA | N-치 | 1.0 | 1.5 | 3.0 | V |
VDS=VGS,ID=-250uA | P-치 | -1.0 | -1.5 | -3.0 | |||
IGS | 게이지 리키다 경향 |
VDS=0V, VGS=±20V | N-치 | ±100 | nA | ||
P-치 | ±100 | ||||||
IDS | 제로 게이트 전압 드레인전류 |
VDS=30V, VGS=0V | N-치 | 1 | uA | ||
VDS=-30V, VGS=0V | P-치 | -1 | |||||
ID (계속) | 온-상태 배수 경향 |
VDS≥5V, VGS=10V | N-치 | 20 | A | ||
VDS≤-5V, VGS=-10V | P-치 | -20 | |||||
RDS (계속) | 드레인-소스 온-상태 저항 |
VGS=10V,ID=7.4A | N-치 | 15 | 20 | mΩ | |
VGS=-10V,ID=-5.2A | P-치 | 38 | 45 | ||||
VGS=4.5V,ID=6.0A | N-치 | 23 | 32 | ||||
VGS=-4.5V,ID=-4.0A | P-치 | 65 | 85 | ||||
VSD | 다이오드 포워드 전압 |
IS=1.7A,VGS=0V | N-치 | 0.8 | 1.2 | V | |
IS=-1.7A,VGS=0V | P-치 | -0.8 | -1.2 |
JY12M 사용자 교범을 다운로드하세요
