제품 상세 정보:
|
하수구 근원 전압: | 600의 볼트 | 게이트-소스 전압: | ±30V |
---|---|---|---|
최대 전력 흩어지기: | 33W | 펄스용 드레인전류: | 16A |
애플리케이션: | 점화 | 형태: | 스퀘어 |
하이 라이트: | n채널 파워 모스펫,n채널 모스펫 상측 스위치,파워 모스펫 모터 제어 장치 |

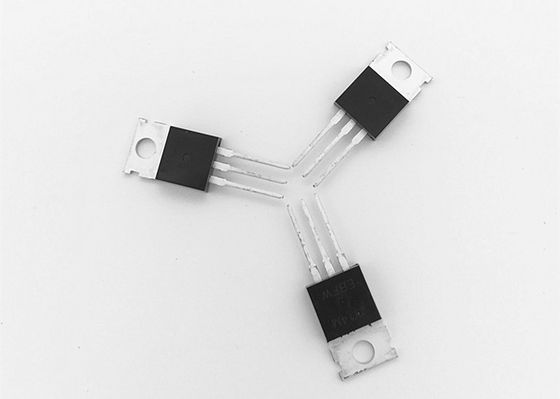

JY16M n채널 600V TO220F-3 패키지
비엘디씨 모터 운전자를 위한 증가 모드 파워 모스펫
일반 설명
JY16M은 높은 세포를 달성하기 위해 최근 트렌치 처리 기법을 이용합니다
밀도와 높은 반복성 쇄도 등급과 온 저항을 감소시킵니다. 이것들
기능은 이 디자인을 극단적으로 효율적이고 믿을 만한 기기로 만들기 위해 결합합니다
전력스위칭 적용과 폭 넓게 다양한 다른 애플리케이션에 사용하세요.
특징
● 600V/4A, =2.6Ω@V GS=10V (의) R DS
● 고속 스위칭과 반대 시신 복구
좋은 방열을 위한 ● 우수한 패키지
애플리케이션
● 조명
● 고효율 스위치 모드 전력 공급기
절대 최대 정격 (Tc=25oC 달리 언급되지 않으면)
기호 | 매개 변수 | 평가 | 유닛 | |
VDS | 드레인-소스 전압 | 600 | V | |
VGS | 게이트-소스 전압 | ± 30 | V | |
ID | 연속배수 경향 |
Tc=25oC | 4 | A |
Tc=100oC | 2.9 | |||
IDM | 펄스용 드레인전류 | 16 | A | |
PD | 최대 파워 분해 | 33 | W | |
TJ TSTG | 결합과 저장 온도를 운영하기 범위 |
+150에 대한 -55 | 오크 | |
RθJC | 접합부-케이스간 열 저항 | 1.5 | oC/W | |
RθJA | 접합부 주위 간열 저항 | 62 |
전기 특성 (Tc=25oC 달리 언급되지 않으면)
기호 | 매개 변수 | 상태 | 민 | Typ | 맥스 | 유닛 |
정특성 | ||||||
BVDSS | 드레인-소스 항복 전압 |
VGS=0V,IDS=250uA | 600 | V | ||
IDS | 제로 게이트 전압 드레인전류 |
VDS=600V,VGS=0V | 1 | uA | ||
IGS | 게이트 본체 누출 경향 |
VGS=± 30V,VDS=0V | ± 100 | nA | ||
VGS(th) | 게이트 임계값 전압 |
VDS= VGS, IDS=250uA | 2.0 | 3.0 | 4.0 | V |
RDS (계속) | 드레인-소스 온-상태 저항 |
VGS=10V,IDS=4A | 2.6 | 2.8 | Ω |
전기 특성 (Tc=25oC 달리 언급되지 않으면)
기호 | 매개 변수 | 상태 | 민 | Typ | 맥스 | 유닛 |
드레인-소스 다이오드 특성 | ||||||
VSD | 다이오드 포워드 전압 |
VGS=0V,ISD=2A | 1.5 | V | ||
트르 | 역회복 시간 | ISD=4A di/dt=100A/us |
260 | 나노 초 | ||
큐르르 | 역회복 전하 | 1.5 | nC | |||
동특성 | ||||||
RG | 게이트 저항 | VGS=0V,VDS=0V, f=1MHZ |
5 | Ω | ||
Td (계속) | 턴 온 지연 시간 | VDS=300V, RG=25Ω, ID =4A, VGS=10V, |
15 | 나노 초 | ||
Tr | 켜짐 상승 시간 | 48 | ||||
(떨어져서) Td | 정지 지연 시간 | 28 | ||||
트프 | 꺼짐 강하 시간 | 35 | ||||
CIS | 입력 커패시턴스 | VGS=0V, VDS=25V, f=1.0MHz |
528 | pF | ||
코스 | 출력 커패시턴스 | 72 | ||||
CRSS | 역 환 전기 용량 |
9 | ||||
큐그 | 전체 게이트전하 | VDS=480V,ID=4A, VGS=10V |
16 | nC | ||
큐그스 | 게이트-소스 요금 | 3.5 | ||||
큐그드 | 게이트-드레인 요금 | 7.1 |
JY16M 사용자 교범을 다운로드하세요
