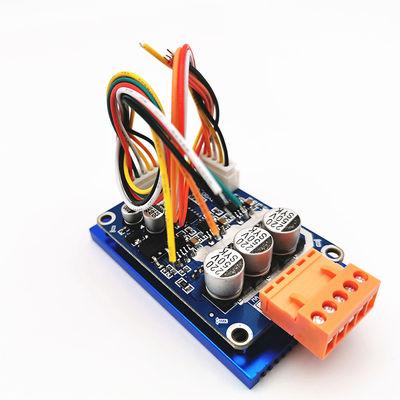

12V 24V 36VDC 15A 500W JYQD-V7.3E3-H BLDC 드라이버 보드

MOQ:	1
지불 방법:	L/C (신용장), 전신환

자세한 정보

브랜드 이름

JUYI

모델 번호

JYQD-V7.3E3-H

동작 전압:

12V-36VDC

MAX 작동 현재:

15A

PWM 속도 규칙:

PWM 빈도: 1K-10KHz의 0-100% dutycycle

아날로그 전압 속도 규칙:

0-5V

강조하다:

비엘디씨 모터 운전자 평가 보드

,

JYQD-V7

,

JYQD V7.3E3-H

제품 설명

제품 설명

JYQD-V7.3E3-H는 매우 열흡수원, 연결기, 와이어와  필요한 표준 기능과 소형 사이즈 비엘디씨 모터 드라이버 보드입니다, 그것의 호의적 프라이스와 신뢰할 만한 성능이 산업적이고 상업적 응용 분야를 위해 경쟁적입니다. 그것의 넓게 거의 세계적 클라이언트들에 의해 적용되고 8년간, 그것의 성숙한 안정적 설계가 다수의 애플리케이션을 위해 유능합니다.

우리는 도면과 PCB 파일과 기술 지원을 제공합니다. 이용 가능한 특화 서비스!

12V 24V 36VDC 15A 500W JYQD-V7.3E3-H BLDC 드라이버 보드 0

모델 부정.	JYQD-V7.3E3-H
작동 온도	-20-85C
동작 전압	12V-36VDC
맥스 사용 전류	15A
PWM 속도 조정률	PWM 주파수 :1K-10KHz, 0-100% 충격 계수
아날로그 전압 속도 조정률	0-5V

12V 24V 36VDC 15A 500W JYQD-V7.3E3-H BLDC 드라이버 보드 1

12V 24V 36VDC 15A 500W JYQD-V7.3E3-H BLDC 드라이버 보드 2

12V 24V 36VDC 15A 500W JYQD-V7.3E3-H BLDC 드라이버 보드 3

응용 프로그램 지침



:  모터의 전압과 동력 파라파라미터가 특정한 것으로서의 더 레인지를 초과하지 않는다는 것을 확인하세요. 2 : 120에' 홀 센서 각도와 홀 브러시리스 직류 전동기에 적용할 수 있게, 전혀 모든 제조사들의 홀 라인 순서는 상응하지는 않습니다, 당신이 3 단계가 최고 구동 효과를 달성하기 위해, 그 실세에 밝혀내는 홀 라인 순서 또는 모터를 조정할 수 있습니다.


: JYQD-V7.3E3-H는 열흡수원과 연결기와 와이어와 드라이버 보드입니다, 그것이 500W 이하 비엘디씨 모터를 운전할 수 있지만, 보통 통풍을 필요로 합니다.
: 드라이버 보드 위의 5V 핀은 equipment.it이 오직 속도 조정, 반전과 신호의 스위칭 작업을 위해 외부 전위차계 또는 스위치에 적합하 있는 외부 전원과 연결한다고 금지당합니다.

12V 24V 36VDC 15A 500W JYQD-V7.3E3-H BLDC 드라이버 보드 4

12V 24V 36VDC 15A 500W JYQD-V7.3E3-H BLDC 드라이버 보드 5

배선에 대한 기술

1. 제어 포트5V - 외부 전위차계를 위한, 드라이버 보드 내부 출력 전압 또는 속도 조정과 반전 작동을 위한 스위치
Z/F -회전하는 방향 제어 포트. 5V 높은 수준을 연결시키거나 아니오 연결되고 전방향이거나, 0V 낮은 수준을 연결시키거나 국민 총수요에 연결되고 역 방향입니다.
VR -속도 제어 포트. 아날로그 전압 선형은 규정 0.1v -5V를 가속시킵니다, 입력 저항이 20K 오옴이고 국민 총수요와 연결합니달 때 입력 PWM 속도 조정률, PWM 주파수 :1-20KHZ ; 듀티 싸이클 0-100%
엘은 포트 제어를 -실행. 작동을 허락하기 위해 5V 또는 어떤 콘넥트도 연결시키지 않고 작동을 금지하기 위해 국민 총수요를 연결시키세요.
싱날-스피드 펄스 신호 출력
드라이버 보드 내부 제어를 위한 GND-우세드
2. 전력 포트
마 ----모터 위상 A
MB ---- 모터 위상 비
MC---- 자동차 위상 C
Ｐ- ----DC-
P+----DC +
3 : 홀 센서 포트
Ha--- 홀 a
Hb--- 홀 비
하크--- 홀 Ｃ
국민 총수요---국민 총수요
5V---5V 입력
4 : 발언
1. 운전자 이사회가 모터로부터의 50개 센티미터 거리 이상을 가지고 있다면 차폐 선을 사용하시오 그러면 그렇지 않았다면 일반적 사용에 영향을 미치면서, 그것은 비정상 운전으로 이어질 수 있습니다.
2. 제어 포트 거리 : 2.54 밀리미터, 전력 포트가 다음을 능가합니다3.96 밀리미터
3. 운전자 MOSFET과 열흡수원 사이의 단열재 또는 설치 플레이트에 유의하세요.


윤곽치수

당신의 요구에 주문형인 보드 사이즈.

12V 24V 36VDC 15A 500W JYQD-V7.3E3-H BLDC 드라이버 보드 6

당신이 기술 지원을 필요로 하면 우리에 연락하세요. ODM 서비스인 OEM은 이용 가능합니다!
