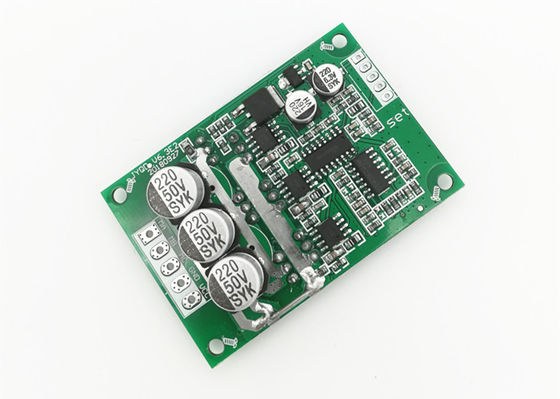

15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어

15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어
15A 24 Volt Sensorless BLDC Driver Board Speed Control
15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어 15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어 15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어 15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어 15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어 15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어 15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어

큰 이미지 :  15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어

제품 상세 정보:
원래 장소: 중국
브랜드 이름: JUYI
모델 번호: JYQD-V6.3E2
결제 및 배송 조건:
최소 주문 수량: 1개 세트
가격: Negotiable
포장 세부 사항: PE BAG+ 판지
배달 시간: 5-10 일
지불 조건: T/T, L/C, Paypal
공급 능력: 1000sets/day

15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어

설명
일 전압: 24V 작동 현재: 15A
속도 제어: 0-5V 속도 펄스 신호 산출:
O.V / L.V 보호: 색: 그린
하이 라이트:

24 볼트 비엘디씨 모터 운전자

,

24V 브러시리스 직류 모터 구동장치

,

무센서 무브러쉬 직류 모터 운전자

제품 설명

JYQD-V6.3E2는 매우 필요한 표준 기능과 소형 사이즈 비엘디씨 모터 드라이버 보드입니다, 그것의 호의적 프라이스와 신뢰할 만한 성능이 산업적이고 상업적 응용 분야를 위해 경쟁적입니다.

그것의 넓게 거의 세계적 클라이언트들에 의해 적용되고 8년간, 그것의 성숙한 안정적 설계가 다수의 애플리케이션을 위해 유능합니다.
15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어 0
모델 부정.
JYQD-V6.3E2
작동 온도
-20-85C
입력 전압
12-36VDC
맥스 사용 전류
15A
PWM 속도 조정률
PWM 주파수 :1K-10KHz, 0-100% 충격 계수
아날로그 전압 속도 조정률
0-5V
15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어 1
15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어 2
15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어 3
응용 프로그램 지침

1 : 모터의 전압과 동력 파라파라미터가 특정한 것으로서의 더 레인지를 초과하지 않는다는 것을 확인하세요.

2 : 이 드라이버 보드는 3개 단계 붓을 쓸 필요가 없는 센서리스 모터를 위해 사용되지만, 직접적으로 모든 3 단계 붓을 쓸 필요가 없는 센서리스 모터에 적합하지는 않습니다. 구동 효과가 좋시작하는 지터, 반전, 자동차 noload 사용 전류가 너무 큰 것처럼, 속도가 안정적이지 않습니다, 효율이 낮다는 것을 (그와 같,과 수 있는 하중.)로 조업을 개시하지 않으면 고객들은 최고 구동 효과를 달성하기 위해 실세에 따라 드라이버 보드의 저항과 전기 용량을 조정할 수 있습니다 (유도를 위해 우리와 연락하세요)
  •

3 : JYQD-V6.3E2는 주택 없는 드라이버 보드고 열흡수원입니다, 그것이 어떠한 열흡수원 없이 100W 이하 비엘디씨 모터를 운전할 수 있지만, 보통 통풍을 필요로 합니다.
4 : 드라이버 보드 위의 5V 핀은 equipment.it이 오직 속도 조정, 반전과 신호의 스위칭 작업을 위해 외부 전위차계 또는 스위치에 적합하 있는 외부 전원과 연결한다고 금지당합니다.

5 : JYQD-V6.3E2 드라이버 보드가 어떤 역회전 방지 연결 보호도 갖 주목하시오 그러면 영구히 역전 극성 연결 면 그것은 드라이버 보드를 손상시킬 것입니다.


15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어 4
15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어 5
배선에 대한 기술

1. 제어 포트

5V - 외부 전위차계를 위한, 드라이버 보드 내부 출력 전압 또는 속도 조정과 반전 작동을 위한 스위치
Z/F -회전하는 방향 제어 포트. 콘넥트 5V 높은 수준은 전방향이고 국민 총수요에 연결되고 역 방향입니다.
VR -속도 제어 포트. 아날로그 전압 선형은 규정 0.1V -5V를 가속시킵니다, 입력 저항이 20K 오옴이고 국민 총수요와 연결합니달 때 입력 PWM 속도 조정률, PWM 주파수 :1K-10KHz ; 듀티 싸이클 0-100%
신호 속도 펄스 신호 출력
드라이버 보드 내부 제어를 위한 GND-우세드

2. 전력 포트
----모터 위상 A
MB ---- 모터 위상 비
MC---- 자동차 위상 C


국민 총수요----DC-

VCC----DC +


3 : 발언
1. 운전자 이사회가 모터로부터의 50개 센티미터 거리 이상을 가지고 있다면 차폐 선을 사용하시오 그러면 그렇지 않았다면 일반적 사용에 영향을 미치면서, 그것은 비정상 운전으로 이어질 수 있습니다.
2. 제어 포트 거리 : 2.54 밀리미터, 전력 포트가 다음을 능가합니다3.96 밀리미터
3. 운전자 MOSFET과 열흡수원 사이의 단열재 또는 설치 플레이트에 유의하세요.


윤곽치수

당신의 요구에 주문형인 보드 사이즈.
15A 24 볼트 몰지각한 BLDC 드라이버 보드 속도 제어 6


당신이 기술 지원을 필요로 하면 우리에 연락하세요.

ODM 서비스인 OEM은 이용 가능합니다!
