| MOQ: | 5개 세트 |
| 가격: | negotiable |
| 표준 포장: | 표준 포장 |
| 배달 기간: | 5-25days |
| 지불 방법: | T/T, L/C |
| 공급 능력: | 300이지 세트 / 일 |

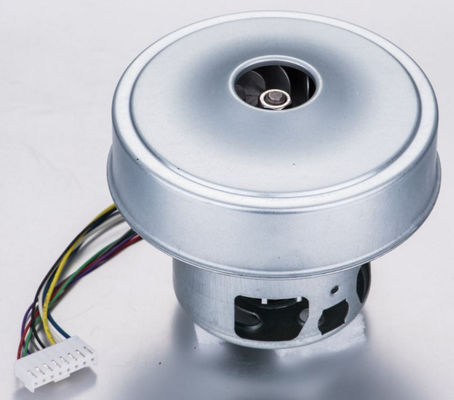

진공 청소기, 공기 정제 장치, 손 건조기, 기포 기계, 환기 장치를 위한 24V DC 공기 진공펌프
1 : 브러시리스 직류 에어블로어 조수석 :
1 : 고속도, 전문화된 고속 공 태도(NMB)가 긴 서비스 라이프와 더 낮은 소음을 제공합니다
2 : 소형 사이즈 설계에 의해 출력된 고압과 기류
3 : 브러쉬 모우터 송풍기 보다 훨씬 더 효율적인 고효율
4 : 높은 신뢰도, 전문화된 제어기는 작업을 더 믿을 만하게 합니다
5 : 높이 지적, PWM 속도 조정률, 긍정 반전, 부모 동반 신호 궤환, 지적 제어용
2 : 브러시리스 직류 에어블로어 적용 :
1 : 버퍼 공기 쿠션
2 : 지적 실내 변기
3 : 전기 구동 무감동 서커
4 : 중앙식 통기 시스템
5 : 공기 정제 장치
6 : 손 건조기
7 : 기포 기계
8 : 환기 장치
9 : 진공 청소기
10 : 호흡 기계
11 : 공기 펌프
3 : 제품 매개 변수
| 모델 | OWB4235-48 | OWB4235-24 |
| 정격 전압 | 48VDC | 24VDC |
| (열린) 정격 전류 | 4.4A | 6A |
| (열린) 공기 흐름 | 54M3/H | 48M3/H |
| (열린) 모터 속도 | 26000 RPM | 24000RPM |
| (닫힌) 정격 전류 | 2.3A | 2.2A |
| (닫힌) 기압 | 8.5kPa | 7.0kPa |
| (닫힌) 모터 속도 | 31700 RPM | 28000RPM |
| 전동기 극 | 4 | 4 |
| 위상 저항 | 1.16 오옴 | 0.62 오옴 |
| 소음 | 80 dBA | 80 dBA |
| 볼 베어링 | 전국 조정 위원회 고속이 볼 베어링 | |
| 구동 모터 | 3 단계 브러시리스 직류 전동기 | |
| 홀 센서 각도 | 120' | |
| RPM 펄스 | 1 Hz=30rpm/min | |
| 와인딩 타입 | 델타 | |
| 와인딩 내전압 | 500VDC (1 분) | |
| 절연류 | 클래스 Ｆ | |
| 송풍기 중량 | 365g | |
| IP은 등급입니다 | IP54 | |
| 작동 온도 | - 20C~ 50C | |
| 서비스 수명 (40C 이하) | 10000 시간 | |
4 : 제품 성능
진공펌프 정류 시간 OWB4235 브러시리스 직류
OWB4235 브러시리스 직류 송풍기 동작 곡선
5 : 윤곽치수
6 : 배선도
| 핀 4 | 빨강 | +5V |
| 핀 5 | 자줏빛 | 홀 A |
| 핀 6 | 그린 | 홀 비 |
| 핀 7 | 회색 | 홀 Ｃ |
| 핀 8 | 검정색 | 국민 총수요 |
| 핀 1 | 노랑색 | 모터 위상 A |
| 핀 2 | 청색 | 모터 위상 비 |
| 핀 3 | 백색 | 자동차 위상 C |
7 : 관심
1 : 최대 기압밑에서 일하지 못하여 하시오 그러면 공기 흐름은 최대 기압에 너무 작고 그것이 사용해서 안전하지 않습니다.
2 : 흡입에 대한 필터 첨부가 더 긴 서비스 수명을 지니는 송풍기를 만든다고 덧붙이세요.
3 : 정확한 회전 방향은 CCW입니다
4 : 높은 자기장, 고온, 고습도에서 송풍기를 사용하지 않습니다
5 : 송풍기를 위한 적당한 전원 공급기를 사용하세요.
6 : 조화된 송풍기 구동부 / 제어기를 위해 우리와 연락하세요
|
|
