제품 상세 정보:
|
| 정격 전압: | 48V | 모터 속도: | 24000 RPM |
|---|---|---|---|
| 기류: | 77M3/H | 모는 모터: | 3개 단계 브러쉬리스 모터 |
| 태도: | 전국 조정 위원회 | 소음: | 80dB |
| 서비스 수명: | 10000 시간 | 공기의 압력: | 10.5KPa |
| 하이 라이트: | 높은 Rpm BLDC 원심분리기 팬,브러시리스 직류 냉각 블로어 팬,48V 붓을 쓸 필요가 없는 블로어 팬 |
||
진공 청소기, 공기 정제 장치, 손 건조기, 기포 기계, 배터리 냉각을 위한 48V DC 공기 진공펌프

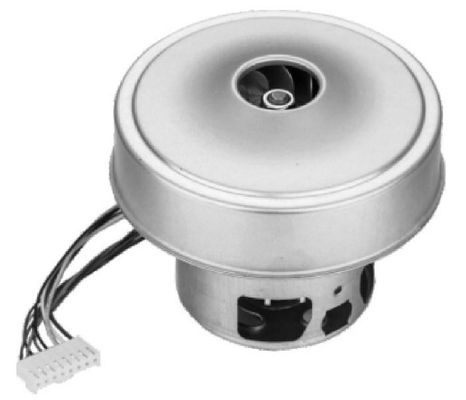

OWB1069 시리즈 브러시리스 직류 공기 진공펌프
1 : 브러시리스 직류 에어블로어 조수석 :
1 : 고속도, 전문화된 고속 공 태도(NMB)가 긴 서비스 라이프와 더 낮은 소음을 제공합니다
2 : 소형 사이즈 설계에 의해 출력된 고압과 기류
3 : 브러쉬 모우터 송풍기 보다 훨씬 더 효율적인 고효율
4 : 높은 신뢰도, 전문화된 제어기는 작업을 더 믿을 만하게 합니다
5 : 높이 지적, PWM 속도 조정률, 긍정 반전, 부모 동반 신호 궤환, 지적 제어용
2 : 브러시리스 직류 에어블로어 적용 :
1 : 버퍼 공기 쿠션
2 : 지적 실내 변기
3 : 전기 구동 무감동 서커
4 : 중앙식 통기 시스템
5 : 공기 정제 장치
6 : 손 건조기
7 : 기포 기계
8 : 환기 장치
3 : 제품 매개 변수
| 모델 | OWB1069-48 | OWB1069-24 |
| 정격 전압 | 48VDC | 24VDC |
| (열린) 정격 전류 | 5.9A | 6.9A |
| (열린) 공기 흐름 | 77M3/H | 64M3/H |
| (열린) 모터 속도 | 24000 RPM | 20000RPM |
| (닫힌) 정격 전류 | 2.8A | 3.5A |
| (닫힌) 기압 | 10.5kPa | 6.5kPa |
| (닫힌) 모터 속도 | 28000 RPM | 24000RPM |
| 전동기 극 | 4 | 4 |
| 위상 저항 | 1.2 오옴 | 0.9 오옴 |
| 소음 | 80 dBA | 80 dBA |
| 볼 베어링 | 전국 조정 위원회 고속이 볼 베어링 | |
| 구동 모터 | 3 단계 브러시리스 직류 전동기 | |
| 홀 센서 각도 | 120' | |
| RPM 펄스 | 1 Hz=30rpm/min | |
| 와인딩 타입 | 델타 | |
| 와인딩 내전압 | 500VDC (1 분) | |
| 절연류 | 클래스 Ｆ | |
| 송풍기 중량 | 430g | |
| IP은 등급입니다 | IP54 | |
| 작동 온도 | - 20C~ 50C | |
| 서비스 수명 (40C 이하) | 10000 시간 | |
4 : 제품 성능
송풍기 정류 시간 OWB1069 브러시리스 직류
OWB1069 브러시리스 직류 송풍기 동작 곡선
5 : 윤곽치수
6 : 배선도
| 핀 1 | 노랑색 | 모터 위상 A |
| 핀 2 | 청색 | 모터 위상 비 |
| 핀 3 | 백색 | 자동차 위상 C |
| 핀 4 | 빨강 | +5V |
| 핀 5 | 자줏빛 | 홀 A |
| 핀 6 | 그린 | 홀 비 |
| 핀 7 | 회색 | 홀 Ｃ |
| 핀 8 | 검정색 | 국민 총수요 |
7 : 관심
1 : 최대 기압, 공기 흐름밑에서 일하지 못하여 하는 것은 너무 작습니다 최대 기압에,와 그것의 사용하는 것을 위해 안전하지 않습니다.
2 : 흡입에 대한 필터 첨부가 더 긴 서비스 수명을 지니는 송풍기를 만든다고 덧붙이세요.
3 : 정확한 회전 방향은 CCW입니다
4 : 높은 자기장, 고온, 고습도에서 송풍기를 사용하지 않습니다
5 : 송풍기를 위한 적당한 전원 공급기를 사용하세요.
