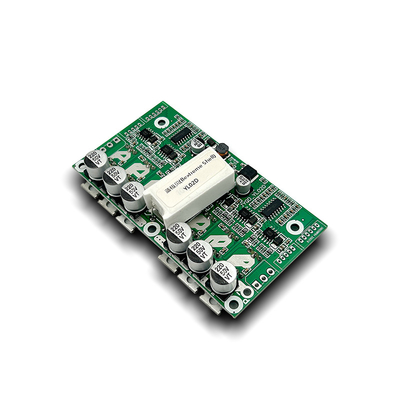

모델 번호 JYQD--YL02D
특징: 동시에 두 개의 모터를 구동 할 수 있으며 단일 또는 이중 제어 할 수 있습니다.
반응전력브레이크 기능, 브레이크 역충전 보호 방출 회로, MCU를 제어할 수 있습니다.
보드의 "5V" 포트는 외부 MCU에 300mA 전류를 제공할 수 있습니다
기본 매개 변수
작동 온도: -20~85°C
작동 전압: 12-36VDC
콘트. 작동 전류: 15A
PWM 속도 조절 PWM 주파수:1K-10KHZ; 작업 주기는 0-100%
동전 전압 변속기 조절:0-5V
속도 펄스 신호 출력:예
듀얼 모터 드라이브 모드: 각각 540W
선택 표
네 가지 버전이 있습니다. 어떤 버전을 원하는지 알려주세요.
JYQD-YL02D ((8559) 직시 시작 버전은 잠금 기능이 없습니다, ((선형 속도 규제 0-5V, 라인 브레이크:0-5V)
JYQD-YL02D ((457E) 직시 시작 버전은 잠금 기능이 없습니다. (선형 속도 규제 0-2.5V, 라인 브레이크:0-2.5V)
JYQD-YL-02D ((99F2) 안전 시작 버전은 LOCK 기능을 가지고 있습니다. ((선형 속도 규제 0-5V, 라인 브레이크:0-5V)
JYQD-YL-02D ((C737) 안전 시작 버전은 LOCK 기능이 있습니다. (선형 속도 규제 0-2.5V, 라인 브레이크:0-2.5V)
안전 시작: 당신이 속도를 조정하기 위해 버튼 ~ 스타일의 포텐시오미터를 사용 하는 경우, 포텐시오미터가 중지하기 전에 0에 휴식을 취하지 않는 경우, 모터는
중요 한 상기
1: 다른 홀 효과 센서 BLDC 모터 다른 홀 전선 순서를 가지고, 부하 드라이브 전에 잘 일치하십시오.
2: 100W 이상의 전력 경우 히트 싱크를 추가하고 보드에 대한 좋은 열 분산 조건을 유지합니다.
배선 다이어그램
MA---모터 단계
MB---모터 단계
MC---모터 단계
P+ --- DC+
P---- DC-
HA---홀 센서
HB---홀 센서
HC---홀 센서
5V---홀 센서 5V
GND---홀 센서 GND
GND: 제어 신호만
VR: 속도 조절, ((0-2.5V 또는 0-5V 선형 속도 조절).PWM 주파수:1K-5KHz.
ZF: 앞뒤 제어 ((5V 높은 수준 또는 0V 낮은 수준, 3.3V MCU를 사용하는 경우, 5V로 조정해야합니다)
M:속도 펄스 신호 출력
EL: 브레이크 기능, 0-2,5V 또는 0-5V 선형 브레이크
5V:5V 전원 공급원 외부 제어 장치 (≤300mA)
전체 크기
