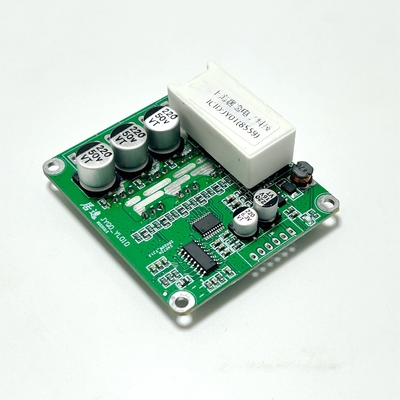

모델 번호 JYQD_YL01DXXXX
적용
RC 전기 차량, 2륜 균형 자전거, RC 휠체어, 의료 기계, 오락차, 로봇 등
항구 정의
1컨트롤 포트 (오른쪽) 2.54홀 간격
제어판의 내부 출력은 5V입니다.
브레이크 제어 포트, 반응형 선형 브레이킹, 에너지 회수 기능, 0-5V의 아날로그 전압 브레이킹브레이킹 힘이 커질수록.
M ∆ 속도 신호 출력 포트, 펄스 주파수는 모터 속도에 비례합니다 (펄스 비율은 모터와 관련이 있습니다)
Z/F 전방 및 역방향 제어 포트. 하드 커머테이션, 5V 또는 dangling로 한 방향으로 돌고 GND로 다른 방향으로 돌기.
VR 속도 제어 포트, 아날로그 전압 속도 조절 0V-5V (0-2.5V) 속도 조절, 선형 속도 조절외부 PWM 속도 조절은 드라이버 보드와 함께 해야 합니다..
컨트롤러의 내부 GND
2파워 포트 (왼쪽): 3.96 홀 스페이싱
P+ ∙ 12V-48V 전력 입력 (리?? 배터리 지원)
P- √ 전력 입력 음
MC/W: 모터의 한 단계 라인
MB/V 모터의 한 단계 라인
모터의 한 단계 라인
GND 모터 홀 애노드
모터 홀 신호 중 하나
모터 홀 신호 중 하나
HC: 모터 홀 신호 중 하나
5V ∙ 모터 홀 긍정
3노트: 모터 라인은 너무 길지 않아야 합니다. 와이어가 너무 길어서 신호 간섭이 발생할 수 있습니다.
4계속되는 높은 전류로 작동할 때, 열 방출에 주의를 기울여야 합니다
배선 다이어그램
선택 표
제품의 스케마틱 다이어그램
3차원 그림
비디오
비디오
비디오
비디오
비디오
|
|
