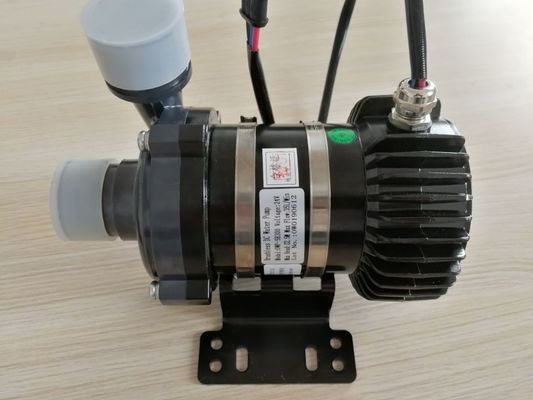

Dc 300w 12 볼트 전기적 워터 펌프 자동차 과중한 업무 고유속 양

OWP-SH300 붓을 쓸 필요가 없 물 펌프
Boosting/circulation/Variable-frequency/Low-noise/centrifugal 펌프
캔-버스 (선택적인) PWM 제어 /

간략한 소개와 기술적 요구
1, 전기 물 펌프 적용 :

원심 펌프의 정의 :
원심 펌프는 수력학에 회전 운동 에너지의 전환에 의해 유체를 옮기는데 사용됩니다
유체 흐름의 에너지. 돌기에너지는 일반적으로 엔진 또는 전동기에서 발생합니다. 유체는 펌프에 들어갑니다
따라서 추진하는 것 또는 회전축에 접근하고, 그것이 죽을 확산기 또는 소용돌이꼴 체임버 건으로 방사상 외향으로 흘러들면서, 추진하는 것에 의해 가속화됩니다.


애플리케이션 :
넓게 하이브리드인 하이브리드 버스에 사용했습니다
객차, 전기 자동차, 열차,
선박과 다른 난방과
냉각 순환 계통.

구조화 기능 :
1 : 주 구조 :펌프 상부, 브러시리스 직류 전동기
그리고 제어기 ;
2 : 특징 : 강한 소형 구조, 강한 봉합
환경과 매체, 구조에 대한 적용성과
물질은 부식 저항성, 내충격 저항입니다,
좋은 열 방산 구조로.

1,OWP-SH300 워터 펌프 구조

간략한 소개와 기술적 요구

성능 인덱스 II :
1, 효율 (H=20m ;η≥43%);
2, 흐름 (H=20m ;Q≥ 2000L/H) .

성능 인덱스 I :
머리 (H=24±1m ;Q=0 L/H) .

성능 인덱스 3세 :
1, 효율 (H=16m ;η≥52%);
2, 흐름 (H=16m ;Q=3100L/H)

성능 인덱스 IV :
1, 효율 (H=10m ;η≥43%);
2, 흐름 (H=10m ;Q=4200L/H) .


1,OWP-SH300 동작 곡선

OWP-SH300 물 펌프 흐름 & 머리 동작 곡선

OWP-SH300 물 펌프의 2, 기술적 상술


1, 물 펌프 상부 구조화 기능
펌프 상부 :
1 : 소용돌이꼴 체임버와 추진하는 것은 높은 고성능 플라스틱 물질 (내압축성에 의해 했습니다
강도, 부식 저항성) ;

2 : 낮은 특별한 혁명의 특징
임펠러실과 임팰러 구조 :유체 흐름의 제한은 강화됩니다
그리고 전환 효과는 좋고, 작은 유압 손실입니다 ; 내수성 마찰은 낮습니다, 유동적 변동이 작습니다

3 : 고양정 펌프 소용돌이꼴 체임버의 구조적인 특성 : 소용돌이꼴 텅 각도, 러너 채널의 형태를 향상시킵니다
그리고 소용돌이꼴 프로필 ; 그것은 잘 고압 하에 와류 손실, 충격 손실과 여파 제트플로우를 감소시킬 수 있습니다.

물 펌프 상부 구조화 기능
1 : 장수, 높은 내구성 ;
2 : 높은 수력 효율 (정격조건 ≥64%) ;
3 : 좋은 안정과 저소음


4 : 평 와셔 :
세라믹 베어링의 마모 방지는 높은 마모 방지와 경질 합금 물질을 이용하여 향상되고 따라서 그것이 안정성과 내구성을 향상시킬 것입니다.

2 : 브러쉬리스 모터 구조 특징
모터 구조 :


1 : 회전자 스테인리스강 하우징은 있습니다
용접된 레이저에 의해 밀봉됩니다
a) 새로운 스테인레스 스틸 소재는 있습니다
더 부식에 저항력이 있습니다 ;
b) 훨씬 더 나은 비유출 ;


2 : 고정자 권선 :
1, 저항을 감소시키고 감소하십시요
열손 ;2, 더를 감소시키십시요
와인딩의 수 ; 감소하세요
공간의 볼륨.
c) 자기 갭을 줄이고 감소하세요
자속 손실 ;

비엘디씨 모터 구조화 기능
1, 견고한 밀봉, 강한고 내식성
매체 적용성 ;
2, 저위발열량, 저전류와 높은 모터스
효율 ;

3 : 회전자는 감쌉니다
성능을 밀봉하면서, 스테인레스 강은 레이저 중용접으로 팽팽하게 입힙니다, 부식 저항성이 훨씬 더 개선됩니다.

물 펌프 매개 변수 선택 테이블


다음과 같이 다운로드 상술

OWP-SH300 물 pump.pdf
