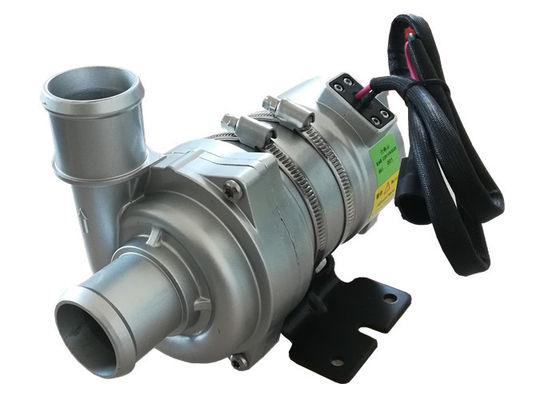

버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프

버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프
버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프 버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프 버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프

큰 이미지 :  버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프

제품 상세 정보:
원래 장소: 중국
브랜드 이름: OWO
모델 번호: OWP-BL43-300
결제 및 배송 조건:
최소 주문 수량: 5개 세트
가격: Negotiable
지불 조건: L/C, T/T, L/C

버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프

설명
전압을 운영하십시오: DC 18V-32V 최대 교류:: 9000L/H
최대 머리:: 11m 정격 교류 &lift: 6000L/H, H=8M
소음: ≤61dB IP은 등급입니다: IP68
서비스 수명: ≥20000h
하이 라이트:

250W 자동차 전기적 워터 펌프

,

24 볼트 자동차 전기적 워터 펌프

,

250W 자동차 전기적 워터 펌프

빌리언 전자 볼트 버스 / PHEV 자동차 냉각제 서큘레이션을 위한 DC 24 V 130W-250W 과중한 업무 자동차 전기 브러쉬리스 모터 물 펌프

전기 버스 / 트럭 연료 전지 배터리와 제어기 냉각 시스템을 위한 OWP-BL43-300 250W 아주 튼튼하 전기적 워터 펌프



버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프 0

애플리케이션 :



1 : 전기 자동차 냉각 시스템

2 : 엔진, 배터리, 제어기, AC 냉각제 서큘레이션

3 : 산업적 냉각 시스템

4 : 빌리언 전자 볼트 버스, PHEV 차량





아니오. 항목 매개 변수
1

매체

온도 범위

40% 글리콜을 최대한으로 쓰세요

-40C~85C

2 흐름 & 머리 흐름 Q=6000L/H, 머리 H≥8M
3 소음 ≤61dB
4 정격 전압 DC24V
5 동작 전압 DC18~32V
6 최대 전류 ≤11A
7 250W±10W
8 IP은 등급입니다 IP68
9 서비스 수명 ≥20000h
10 정미중량 1.95 킬로그램





우리의 전기적 워터 펌프의 장점

* 브러쉬리스 모터 조립체 효율 최대는 85% (정상 수준 70%)까지 오르며, 97%에 제어기 추진 효율 최대 도달합니다


* 보호해야 하는 브러쉬리스 모터, 긴 서비스 라이프, 저 전력 소모, 소형 사이즈, 높은 신뢰도


* 강한 펌프 개발 성능, 전문적 안시스 유창하 시뮬레이션 계산이 효율이 높은 주문 제작된 발전을 제공합니다.


* 정현파 제어 회로, 입증된 EMC, 자동차 등급 전자 부품 .


* 자동적으로 무부하 / 세미 로드 주와 보호하는 본인 정지를 발견하고 자동적으로 플러깅 주와 보호하는 본인 정지, 탐지 과부담과 보호하는 감속 작업, 긍정적과 부정적 막대기 반대 방지 기능을 발견합니다.


* 보호해야 하 - 타입 내부 - 회전자 구조, IP 등급 IP67, 단열 등급 F.



전기적 워터 펌프의 구조

버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프 1



전기적 펌프의 수력 설계의 시뮬레이션 계산

버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프 2

전기적 워터 펌프 디자인 원칙

버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프 3

전기적 워터 펌프 설계 검증 - 전자기 원리 설계 검증

버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프 4

전기적 펌프 제품 설계 - 실험 검증에 대한 설계 검증

버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프 5

버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프 6

버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프 7

버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프 8





■ 애플리케이션



넓게 하이브리드 버스, 하이브리드 객차, 전기 자동차, 열차, 선박과 다른 난방과 냉각 순환 계통에 사용했습니다.



■ 특징

◆ 원심 펌프

◆ 자기력 전송

◆ 고효율 브러시리스 직류 전동기, 저 전력 소모, 고효율, 긴 서비스 라이프.

넓은 범위 작동 온도와 ◆

(선택적인) ◆ PWM 신호 속도 제어용

◆ 진단 신호는 출력했습니다 (선택적)

일정한 흐름 제어용과 ◆

◆ 봉 플러스 보호

◆ 마른 운영하는 보호

전류 보호 위에서, ◆ 오버 전압

온도 보호 위에서, ◆ 과부담



■ 기술 설명 (액체에 접한 관련 부분)

펌프 상부 주택 : 알루미늄 합금

추진하는 것 : PPS+GF

차폐 캐버티 : PPS+GF

샤프트 슬리브 : 탄화규소 복합 소재

샤프트 : 녹슬지 않는 강철(3CR14) 샤프트

마그넷 하우징 : PPS 플라스틱 캡슐레이션

밀봉 링 : EPDM



■ 구동 장치 (포함하는 모터)

구동로터 : PPS 플라스틱 캡슐에 들어 있는 마그넷

나사 및 너트 : SUS 304 스테인레스 강

구동 모터 : 브러쉬리스 모터

전동기 권선 프레임 :PPA GF

펌프 하우징 : 샌드 블라스팅과 아노다이징 +PE 분말 코팅과 다이-캐스팅 알루미늄 케이스..



괄호로 묶으세요 : 스틸 베이스

브라켓 테 : 미국 304 스테인레스 강

(en60529)를 평가하는 IP68을 기반으로 하는 방수

연결기 모델 : AMP282104-1 (조화된 플러그 AMP282080-1)

노즐 직경 :40 밀리미터 (1.5 인치)





설치 방법

OWP-BL43-300 시리즈 펌프는 사전에 채워서 요구하는 원심 펌프입니다,

추진하는 것이 항상 있다는 것을 보증하기 위해 시스템의 최하위 위치에 설치된 펌프는 전원 켬 전에 액체에 몰입했거나, 펌프를 사전에 채웠습니다 .

1 : 그것이 15 분 동안 건식-작동 할 수있는 (15 분 건식-작동 뒤에, 그것이 자동적으로 멈출 것입니다) 지라도, 펌프는 드라이-런링, 또한 샤프트와 샤프트 슬리브에 찰과상을 증가시키면서, 드라이 러닝이 소음을 낼 것입니다.



2 : 당신이 펌프, 파이프라인을 통한 펌프에 대한 외부 공기 더 쉬운 엔터에서 음압 때문에, 더 작은 직경 호스 펌프 유입구를 사용하면, 펌프 유입구를 연결시키는 추천된 직경 파이프를 이용하시오 그러면 그것은 펌프성능 퇴보를 만들 것이고 또한 기포가 펌프에 대한 피해를 만듭니다.



3 : 펌프 유입구 방향으로부터 보여진 것처럼, 추진하는 것은 오른쪽으로 돌아서 회전합니다 (배출구 포트에 화살을 보세요).



4 : 수직적으로 설치될 때 펌프는 수직적으로 설치되거나 수평적으로 (그림 1을 보시오) 탑재될 수 있습니다, 배출구 포트가 위로 향하여야 합니다 .



5 : 마른 운영을 회피하기 위해 (공기가 추진하는 것에 낍니다), 물 펌프 배출구는 추진하는 것의 상부에서 거나 수직이어야 합니다. (그림 1을 보시오)



6 : 연결 파이프는 수직적으로 탑재되 (또는 공기를 만들기 위한 20 센티미터에) 어떤 팔꿈치도 쉽게 배출하지 않았습니다, 배수구가 (그림 2를 보시오) 90 도 팔꿈치하로 사용되지 말아야 합니다.



7 : 큰 곡물 음란 액체와 해수 또는 다른 심한 오염을 액체 매질로 이용할 수 없습니다 .



형태 1 형태 2





■ 온도 파라미터

매질 액 온도 : -40C 내지 +85C (+ 185' F에 대한 -40' F)

대기 온도로 일하는 것 : -40C 내지 +120C (+248' F에 대한 -40' F)

저장 온도 : -40C 내지 +70C (+158' F에 대한 -40' F)

(100 C에 상승하지만 그것은 서비스 수명을 단축시킬 것입니다)

시스템 압력

-0.2 내지 2.5 바 (100C (212' F).

서비스 수명은 정격 전압과 36C (86' F) 대기 온도를 기반으로 한 20,000 시간 이상입니다.

전압 범위

평가된 24V 물 펌프, 실행할 수 있는 범위 18V - 32V

비록 모터스가 전압과 온도의 넓은 범위에서 사용될 수 있지만, 그러나 지나치 또는 또한 저전압과 온도가 모터스의 서비스 수명에 영향을 미칠 것이지만, 펌프는 열 복사 주변을 향하고 있을 수 없습니다.



매질 액 : 액체 혼합물 (60% 글리콜 아래에 물을 공급합니다)



■ 전기적 매개 변수



작업 전압

(VDC)

정격 전력



정격유량

(L/H)

차원

(밀리미터)

중량

(g)

18V-32V(24V) 130W Q=5000L/H, H≥5m 195*90*145 1950g
200W Q=6000L/H, H≥6m
250W Q=6000L/H, H≥8



























연결기 모델과 상응하는 전기적 성질 (그림 3을 보시오) :

AMP282104-1 1 2
(조화된 플러그 AMP282080-1) +24V DC 국민 총수요













와이어 두께 오랫동안 와이어는 *를 사용했습니다
  24V
1.5 mm2 16m
2.5 mm2 25m
3 mm2 31m
4 mm2 40m







형태 3









추천된 배선 칫수는 있습니다 (3% 전압 강하를 기반으로)

* 전선의 길이는 펌프에서부터 배터리까지 거리를 의미합니다





관심

1. 대기 온도로 일하는 것 :-40C--120C, 촉매작용인 3요소에 마감을 회피하려고 하, 기체 방전 배관계와 설치 동안 엔진이 일하는 환경 온도를 보증합니다.

2.물 펌프의 설치 위치는 펌프의 서비스 수명을 연장하기 위해, 최대한 많이 저수위에 마감되어야 합니다.

4. 먼지 많은 환경에서 먼 펌프를 사용하시오 그러면 황사는 서비스 수명을 감소시키도록 해롭습니다

5. 물의 순도에 유의하고 펌프의 서비스 수명을 감소시키기 위해 차단된 잼과 추진하는 것에 회피하세요



성능 파라미터




버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프 9

  • 외형 칫수

버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프 10

버스 PHEV를 위한 24 볼트 130W 내지 250W 자동차 전기적 워터 펌프 11
