| MOQ: | 5개 세트 |
| 가격: | negotiable |
| 지불 방법: | L/C, T/T, L/C |

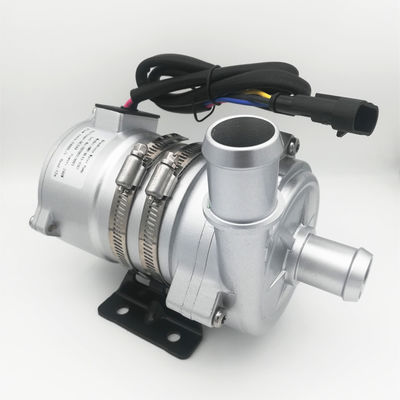

전기 자동차를 위한 OWP-BL43-426T 시리즈 붓을 쓸 필요가 없는 전기적 워터 펌프
Boosting/circulation/Variable-frequency/Low-noise/centrifugal 펌프
■ 애플리케이션
넓게 하이브리드 버스, 하이브리드 객차, 전기 자동차, 열차, 선박과 다른 난방과 냉각 순환 계통에 사용했습니다.
■ 특징
◆Centrifugal 펌프
◆Magnetic 힘 전송
◆High 효율 브러시리스 직류 전동기, 저 전력 소모, 고효율, 긴 서비스 라이프.
◆With 넓은 범위 작동 온도
(선택적인) ◆PWM 신호 속도 제어용
(선택적인) ◆Diagnostic 신호 출력
◆With 일정한 흐름 제어용
◆Reverse 극성 보호
보호를 운영하는 ◆Dry
전류 보호 위에서, ◆Over 전압
온도 보호 위에서, ◆Overload
■ 기술 설명 (액체에 접한 관련 부분)
펌프 상부 주택 : 알루미늄 합금
추진하는 것 : PPS+GF
차폐 캐버티 : PPS+GF
샤프트 슬리브 : 탄화규소 복합 소재
샤프트 : 녹슬지 않는 강철(3CR14) 샤프트
마그넷 하우징 : PPS 플라스틱 캡슐레이션
밀봉 링 : EPDM
■ 구동 장치 (포함하는 모터)
구동로터 : PPS 플라스틱 캡슐에 들어 있는 마그넷
나사 및 너트 : SUS 304 스테인레스 강
구동 모터 : 브러쉬리스 모터
전동기 권선 프레임 :PPA GF
펌프 하우징 : 샌드 블라스팅과 아노다이징 +PE 분말 코팅과 다이-캐스팅 알루미늄 케이스..
괄호로 묶으세요 : 스틸 베이스
브라켓 테 : 미국 304 스테인레스 강
(en60529)를 평가하는 IP68을 기반으로 하는 방수
연결기 모델 : AMP282104-1 (조화된 플러그 AMP282080-1)
노즐 직경 :40 밀리미터 (1.5 인치)
■ 설치 방법
OWP-BL43-426T 시리즈 펌프는 시스템의 최하위 위치에 설치된 사전에 채운, 펌프가 추진하는 것이 항상 액체에 몰입한다는 것을 보증하도록 요구하는 원심력 글리콜펌프이거나, 전원 켬 전에 펌프를 사전에 채웠습니다. .
| 1 : | 그것이 15 분 동안 건식-작동 할 수있는 (15 분 건식-작동 뒤에, 그것이 자동적으로 멈출 것입니다) 지라도, 펌프는 드라이-런링, 또한 샤프트와 샤프트 슬리브에 찰과상을 증가시키면서, 드라이 러닝이 소음을 낼 것입니다. |
| 2 : | 당신이 펌프, 파이프라인을 통한 펌프에 대한 외부 공기 더 쉬운 엔터에서 음압 때문에, 더 작은 직경 호스 펌프 유입구를 사용하면, 펌프 유입구를 연결시키는 추천된 직경 파이프를 이용하시오 그러면 그것은 펌프성능 퇴보를 만들 것이고 또한 기포가 펌프에 대한 피해를 만듭니다. |
| 3 : | 펌프 유입구 방향으로부터 보여진 것처럼, 추진하는 것은 오른쪽으로 돌아서 회전합니다 (배출구 포트에 화살을 보세요). |
| 4 : | 수직적으로 설치될 때 펌프는 수직적으로 설치되거나 수평적으로 (그림 1을 보시오) 탑재될 수 있습니다, 배출구 포트가 위로 향하여야 합니다 . |
| 5 : | 마른 운영을 회피하기 위해 (공기가 추진하는 것에 낍니다), 물 펌프 배출구는 추진하는 것의 상부에서 거나 수직이어야 합니다. (그림 1을 보시오) |
| 6 : | 연결 파이프는 수직적으로 탑재되 (또는 공기를 만들기 위한 20 센티미터에) 어떤 팔꿈치도 쉽게 배출하지 않았습니다, 배수구가 (그림 2를 보시오) 90 도 팔꿈치하로 사용되지 말아야 합니다. |
| 7 : | 큰 곡물 음란 액체와 해수 또는 다른 심한 오염을 액체 매질로 이용할 수 없습니다 . |
형태 1 형태 2
■ 온도 파라미터
매질 액 온도 : -40C 내지 +85C (+ 185' Ｆ에 대한 -40' Ｆ)
대기 온도로 일하는 것 : -40C 내지 +120C (+248' Ｆ에 대한 -40' Ｆ)
저장 온도 : -40C 내지 +70C (+158' Ｆ에 대한 -40' Ｆ)
(100 Ｃ에 상승하지만 그것은 서비스 수명을 단축시킬 것입니다)
■ 시스템 압력
-0.2 내지 2.5 바 (100C (212' Ｆ).
서비스 수명은 정격 전압과 36C (86' Ｆ) 대기 온도를 기반으로 한 20,000 시간 이상입니다.
■ 전압 범위
평가된 24V 물 펌프, 실행할 수 있는 범위 18V - 32V
비록 모터스가 전압과 온도의 넓은 범위에서 사용될 수 있지만, 그러나 지나치 또는 또한 저전압과 온도가 모터스의 서비스 수명에 영향을 미칠 것이지만, 펌프는 열 복사 주변을 향하고 있을 수 없습니다.
매질 액 : 액체 혼합물 (60% 글리콜 아래에 물을 공급합니다)
■ 전기적 매개 변수
|
작업 전압 (VDC) |
정격 전력
|
정격유량 (L/H) |
차원 (밀리미터) |
중량 (g) |
| 18V-32V(24V) | 240W |
2400L/H , H=17M |
193*90*159.5 | 2200g |
연결기 모델과 상응하는 전기적 성질 (그림 3을 보시오) :
■ 성능 파라미터
