| MOQ: | 5개 세트 |
| 가격: | negotiable |
| 지불 방법: | L/C, T/T, L/C |
수 버스 OWP-BL43-402CAN DC 24 V 240W 자동차 전기 워터 펌프 BEV 버스/PHEV 차량 냉각수 순환
부스팅/순환/가변 주파수/저소음/원심 펌프
수 인터페이스
■ 응용
하이브리드 버스, 하이브리드 승용차, 전기 자동차, 기차, 선박 및 기타 냉난방 순환 시스템에 널리 사용됩니다.
■ 특징
◆자력 전달
◆고효율 브러시리스 DC 모터, 저전력 소비, 고효율, 긴 수명.
◆광범위한 작동 온도로
◆CAN 통신 인터페이스 제어
◆일정한 흐름 제어로
◆역극성 보호
◆드라이 런닝 프로텍션
◆과전압, 과전류 보호
◆과부하, 과열 보호
■ 기술 설명(액체와 접촉하는 관련 부품)
펌프 헤드 하우징: 다이캐스팅 알루미늄 합금
임펠러: PPS+GF
실드 캐비티: PPS+GF
샤프트 슬리브: 카보런덤 복합 재료
샤프트: 스테인레스 스틸(3CR14) 샤프트
마그넷 하우징: PPS 플라스틱 캡슐
씰 링: EPDM
EMC: 3등급
소음: ≤60dB
■ 구동장치(모터 포함)
구동 로터: PPS 플라스틱 캡슐형 자석
나사 및 너트: SUS 304 스테인리스 스틸
구동 모터 : 브러시리스 DC 모터
모터 와이어 프레임:PPA GF
펌프 하우징: 샌드 블라스팅 및 아노다이징 +PE 분말 코팅 처리된 다이캐스팅 알루미늄 케이스..
브래킷: 스틸
브래킷 후프: US 304 스테인리스 스틸
IP68 등급(en60529) 기반 방수
커넥터 모델: 325304061AAH(일치하는 플러그 325304061AMH)
노즐 직경: 41mm(1.61인치)

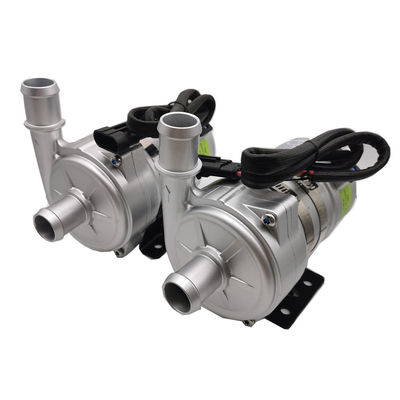

에너지 저장 냉각 장치를 위한 240W 24VDC EWP 전기 수도 펌프
■ 장착 지침
OWP-BL43-402CAN 시리즈 펌프는 미리 채워진 원심 펌프,
임펠러가 항상 액체에 잠기도록 시스템의 가장 낮은 위치에 설치된 펌프 또는 전원을 켜기 전에 미리 채워진 펌프 .
1: 펌프는 15분 동안 공회전이 가능하더라도 공회전이 되어서는 안 됩니다. 공회전은 15분 후에 자동으로 중지됩니다. 공회전은 소음을 내고 샤프트와 샤프트 슬리브의 마모를 증가시킵니다.
2: 펌프 입구를 연결하는 권장 직경 파이프를 사용하십시오. 더 작은 직경의 호스 펌프 입구를 사용하는 경우 펌프의 음압으로 인해 외부 공기가 파이프라인을 통해 펌프로 더 쉽게 들어가므로 펌프 성능이 저하됩니다. , 또한 기포는 펌프를 손상시킵니다.
3: 펌프 입구 방향에서 볼 때 임펠러가 시계 방향으로 회전합니다(출구 포트의 화살표 참조).
4: 펌프는 수직 또는 수평으로 설치될 수 있습니다(그림 1 참조) 수직으로 설치할 때 배출 포트는 위쪽이어야 합니다.
5: 공회전(공기가 임펠러에 끼임)을 피하기 위해 워터 펌프 출구 포트는 수직이거나 임펠러의 상단에 있어야 합니다.(그림 1 참조)
6: 연결된 파이프는 공기가 쉽게 배출되도록 수직으로 장착해야 합니다(또는 20cm에 엘보우가 없음). 출구 파이프는 90도 엘보우 미만으로 사용하지 않아야 합니다(그림 2 참조).
7: 액체 매체로 큰 곡물 불순 액체를 가진 바닷물 또는 다른 무거운 오염을 사용할 수 없습니다.
그림 1 그림 2
■ 온도 매개변수
중간 액체 온도: -40°F ~ +85°C(-40°F ~ + 185°F)
작동 주변 온도: -40°F ~ +85°C(-40°F ~ +185°F)
보관 온도: -40°F ~ +70°C(-40°F ~ +158°F)
(최대 100 ℃, 그러나 수명이 단축됩니다)
■ 시스템 압력
-0.2 ~ 2.5bar( 100℃(212°F).
사용 수명은 정격 전압 및 36℃(86°F) 주변 온도를 기준으로 20,000시간 이상입니다.
■ 전압 범위
정격 24V 워터 펌프, 작동 범위 18V - 32V
모터는 광범위한 전압 및 온도에서 사용할 수 있지만 과도하거나 너무 낮은 전압 및 온도는 모터의 수명에 영향을 주지만 펌프는 주변 열 복사에 노출될 수 없습니다.
중간 액체: 액체 혼합물(60% 글리콜 이하의 물)
■전기 매개변수
|
작동 전압 (VDC) |
정격 전력 (여) |
정격 유량 (좌/하) |
치수 (mm) |
무게 (NS) |
| 18V-32V(24V) | 240W | Q=2400L/H, H=17m | 185*134*158 | 2200g |
커넥터 모델 및 해당 전기적 특성(그림 3 참조):
| 325304061AAH | 1(블랙) | 2(빨강) | 3(노란색) | 4(블루) |
| (일치하는 플러그 325304061AMH ) | 접지 | +24V | CAN-L | CAN-H |
■ 주의
1. 작업 주변 온도:-40℃--120℃, 설치하는 동안 3요소 촉매, 가스 배출 파이프 시스템 및 엔진에 가까운 것을 피하고 작업 환경 온도를 보장해야 합니다.
2. 워터 펌프의 설치 위치는 펌프의 수명을 연장하기 위해 가능한 한 낮은 수위에 가까워야합니다.
4. 먼지가 많은 환경에서 멀리 떨어진 펌프를 사용하십시오. 먼지는 서비스 수명을 줄이기 위해 유해합니다.
5. 물의 순도에주의를 기울이고 펌프의 수명을 단축하기 위해 잼 및 임펠러 차단을 피하십시오.
성능 매개변수
■외형 치수
