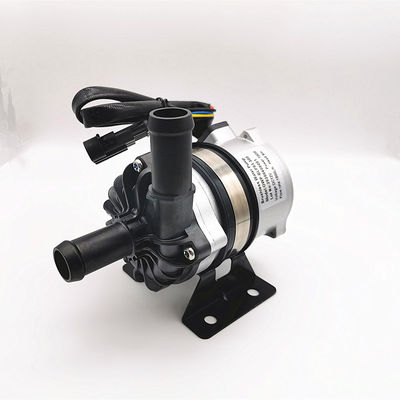

OWP-BL93-300 PWM 제어 및 오류 진단 기능이 있는 100W BLDC E-워터 펌프 colant 펌프, 글리콜 펌프, bldc 워터 펌프
■ 응용
하이브리드 버스, 하이브리드 승용차, 전기 자동차, 기차 및 선박 및 기타 냉난방 순환 시스템에 널리 사용됩니다.
■ 특징
◆자력 전달(쉴드 펌프 구조)원심 펌프
◆고효율 브러시리스 DC 모터, 저전력 소비, 고효율, 긴 수명.
◆광범위한 작동 온도로
◆PWM 신호 속도 제어
◆일정한 흐름 제어로
◆역극성 보호
◆드라이 런닝 프로텍션
◆과전압, 과전류 보호
◆과부하, 과열 보호
■ 기술 설명(액체와 접촉하는 관련 부품)
펌프 헤드 하우징: PPS+GF
임펠러: PPS+GF
실드 캐비티: PPS+GF
샤프트 슬리브: 탄소 수지 복합 재료
샤프트: 스테인리스 스틸 샤프트
마그넷 하우징: 나일론 플라스틱 캡슐
씰 링: EPDM
■ 구동장치(모터 포함)
구동 전자석: 나일론 플라스틱 캡슐 자석
나사 및 너트: SUS 304 스테인리스 스틸
구동 모터 : 브러시리스 모터
모터 와이어 프레임:PPA GF
펌프 하우징: 샌드블라스팅 및 함침 처리된 다이캐스팅 알루미늄 케이스
브래킷: 분말 코팅된 스틸
브래킷 후프: US 304 스테인레스 스틸+ 댐핑 고무 링
IP68 등급(en60529) 기반 방수
커넥터 모델: AMP282106-1(일치하는 플러그 AMP282088-1)
노즐 직경: 22.4mm(내경: 16mm)
■ 모델 사양
OWP-BL93-300-24A(24VDC)
OWP-BL93-300-12A(12VDC)
■ 장착 지침
OWP-BL93-300 시리즈 펌프는 미리 채워진 원심 펌프,
임펠러가 항상 액체에 잠기도록 시스템의 가장 낮은 위치에 설치된 펌프 또는 전원을 켜기 전에 미리 채워진 펌프 .
| 1: | 펌프는 30초 동안 공회전이 가능하더라도 공회전이 되어서는 안 됩니다. 공회전은 30초 후에 자동으로 멈춥니다. 공회전에서는 소음이 발생하여 샤프트와 샤프트 슬리브의 마모도 증가합니다. |
| 2: | 펌프 입구를 연결하는 권장 직경 파이프를 사용하십시오. 더 작은 직경의 호스 펌프 입구를 사용하는 경우 펌프의 음압으로 인해 외부 공기가 파이프라인을 통해 펌프로 더 쉽게 들어가므로 펌프 성능이 저하되고 또한 기포는 펌프를 손상시킵니다. |
| 삼: | 펌프 입구 방향에서 볼 때 임펠러는 시계 방향으로 회전합니다(출구 포트의 화살표 참조). |
| 4: | 펌프는 수직 또는 수평으로 설치할 수 있습니다(그림 1 참조) 수직으로 설치할 때 배출 포트는 위쪽이어야 합니다. |
| 5: | 공회전(공기가 임펠러에 끼임)을 방지하려면 워터 펌프 출구 포트가 수직이거나 임펠러의 상단에 있어야 합니다.(그림 1 참조) |
| 6: | 연결된 파이프는 공기가 쉽게 배출되도록 수직으로 장착해야 합니다(또는 20cm에 엘보우 없음). 팔꿈치(그림 2 참조). |
| 7: | 큰 입자의 불순물 액체를 액체 매체로 사용하는 바닷물 또는 기타 중오염 물질을 사용할 수 없습니다. |
온도 매개변수
중간 액체 온도: -40°F ~ +85°C(-40°F ~ + 185°F)
작동 주변 온도: -40°F ~ +85°C(-40°F ~ +185°F) 습도 ≤90%
보관 온도: -40°F ~ +70°C(-40°F ~ +158°F)(최대 100°C이지만 수명이 단축됨)
■ 시스템 압력
-0.2 ~ 2.5bar( 100℃(212°F).
사용 수명은 정격 전압 및 36℃(86°F) 주변 온도를 기준으로 20,000시간 이상입니다.
■ 전압 범위
정격 12V 워터 펌프, 작동 범위 9V - 16V
정격 24V 워터 펌프, 작동 범위 18V - 30V
모터는 광범위한 전압 및 온도에서 사용할 수 있지만 과도하거나 너무 낮은 전압 및 온도는 모터의 수명에 영향을 주지만 펌프는 주변 열 복사에 노출될 수 없습니다.
중액: 순수, 혼합액(글리콜 60% 이하의 물)
■전기 매개변수
작동 전압 (VDC) | 정격 전력 (여) | 정격 유량 (좌/하) | 치수 (mm) | 무게 (NS) |
9V-16V(12V) 18-30V(24V) | 100W | Q=1800L/HH=9M | 148*90*132 | 1.12KG |
커넥터 모델 및 해당 전기적 특성(그림 3 참조):
| AMP282106-1 | 1(검정) | 2(노란색) | 3(파란색) | 4(검정) |
(일치하는 플러그 | 접지 | 오류 피드백 | PWM | +12V/24V |
■PWM 문자
| 듀티 사이클 | 설명 | 주목: |
| 0%≤의무≤10% | 정지 상태 | |
| 11%≤의무≤55% | 최소 속도 실행 | |
| 56%≤의무≤90% | PWM 모드 | |
| 91%≤의무≤100% | 최대 속도 실행 |
■ 주의
1. 작업 주변 온도:-40℃--85℃, 설치 중에 3요소 촉매, 가스 배출 파이프 시스템 및 엔진에 가까이 하지 않도록 노력해야 하며 작업 환경 온도를 보장해야 합니다.
2. 워터 펌프의 설치 위치는 펌프의 수명을 연장하기 위해 가능한 한 낮은 수위에 가까워야합니다.
4. 먼지가 많은 환경에서 멀리 떨어진 펌프를 사용하십시오. 먼지는 서비스 수명을 줄이기 위해 유해합니다.
5. 물의 순도에주의를 기울이고 펌프의 수명을 단축하기 위해 잼 및 임펠러 차단을 피하십시오.
■ 성능 매개변수
비디오
비디오
비디오
비디오
비디오
비디오
비디오
|
|
