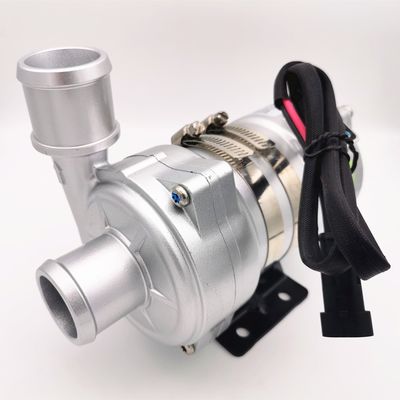

제품 상세 정보:
|
| 정격 전압: | 24V | 최대 교류: | 9000L/H |
|---|---|---|---|
| 최대 머리: | 11m | 정격유량: | 6000L/H,H=8M |
| 펌프의 원리: | 원심 펌프 | 단계: | 단단 |
| 하이 라이트: | ICT 냉각 시스템 워터 펌프,24VDC 냉각 시스템 워터 펌프,PWM 제어 전기 워터 펌프 |
||
기술 지원을 위해 저희에게 연락하십시오!!!!
■ 응용
하이브리드 버스, 하이브리드 승용차, 연료 전지 차량, 전기 자동차, 기차, 선박 및 기타 가열 및 냉각 순환 시스템에 널리 사용됩니다.
■ 특징
◆ 원심 펌프
◆ 자기력 전달
◆ 고효율 브러시리스 DC 모터, 저전력 소비, 고효율, 긴 수명.
◆ 광범위한 작동 온도
◆ PWM 신호 속도 제어
◆ 진단 신호 출력
◆ 일정한 흐름 제어로
◆ 역극성 보호
◆ 드라이 러닝 보호
◆ 과전압, 과전류 보호
◆ 과부하, 과열 보호
■ 기술 설명(액체와 접촉하는 관련 부품)
펌프 헤드 하우징: 다이캐스팅 알루미늄 합금
임펠러: PPS+GF
실드 캐비티: PPS+GF
샤프트 슬리브: 카보런덤 복합 재료
샤프트: 스테인레스 스틸(3CR14) 샤프트
마그넷 하우징: PPS 플라스틱 캡슐
씰 링: EPDM
EMC: 3등급
소음: ≤61dB
■ 구동장치(모터 포함)
구동 로터: PPS 플라스틱 캡슐형 자석
나사 및 너트: SUS 304 스테인리스 스틸
구동 모터 : 브러시리스 DC 모터
모터 와이어 프레임:PPA GF
펌프 하우징: 샌드 블라스팅 및 아노다이징 +PE 분말 코팅 처리된 다이캐스팅 알루미늄 케이스..
브래킷: 스틸
브래킷 후프: US 304 스테인리스 스틸
IP68 등급(en60529) 기반 방수
커넥터 모델: AMP282106-1(플러그 AMP282088-1 일치)
노즐 직경: 38mm(1.5인치)
■ 온도 매개변수
중간 액체 온도: -40°F ~ +85°C(-40°F ~ + 185°F)
작동 주변 온도: -40°F ~ +120°C(-40°F ~ +248°F)
보관 온도: -40°F ~ +70°C(-40°F ~ +158°F)
(최대 100 ℃, 그러나 수명이 단축됩니다)
■ 시스템 압력
-0.2 ~ 2.5bar( 100℃(212°F).
사용 수명은 정격 전압 및 36℃(86°F) 주변 온도를 기준으로 20,000시간 이상입니다.
■ 전압 범위
정격 24V 워터 펌프, 작동 범위 18V - 32V
모터는 광범위한 전압 및 온도에서 사용할 수 있지만 과도하거나 너무 낮은 전압 및 온도는 모터의 수명에 영향을 주지만 펌프는 주변 열 복사에 노출될 수 없습니다.
중간 액체: 액체 혼합물(60% 글리콜 이하의 물)
|
작동 전압 |
정격 전력 |
정격 유량 |
치수 |
무게 |
| 18V-32V(24V) | 250W | Q=6000L/H, H=8m | 195*90*145 | 2200g |
■ 전기 매개변수
커넥터 모델 및 해당 전기적 특성(그림 3 참조):
| AMP282106-1 | 1(블랙) | 2(노란색) | 3(파란색) | 4(빨강) |
| (일치하는 플러그 AMP282088-1) | 접지 | 오류 피드백 | PWM | +24V |
■PWM 문자
| 듀티 사이클 | 설명 |
주목: |
| 0%≤의무≤10% | PWM 모드(정지) | |
| 11%≤의무≤55% | PWM 모드(최소 속도) | |
| 51%≤의무≤90% | PWM 모드(선형 속도 제어 범위) | |
| 91%≤의무≤100% | PWM 모드(최대 속도) |
| 와이어 직경 | 가장 긴 와이어 사용 * |
| 24V | |
| 1.5mm² | 16m |
| 2.5mm² | 25m |
| 3mm² | 31m |
| 4mm² | 40m |
권장 전선 크기는 (3% 전압 강하 기준)
* 와이어의 길이는 펌프에서 배터리까지의 거리를 의미합니다
■ 주의
1. 작업 주변 온도:-40℃--120℃, 설치하는 동안 3요소 촉매, 가스 배출 파이프 시스템 및 엔진에 가까운 것을 피하고 작업 환경 온도를 보장해야 합니다.
2. 워터 펌프의 설치 위치는 펌프의 수명을 연장하기 위해 가능한 한 낮은 수위에 가까워야 합니다.
4. 먼지가 많은 환경에서 멀리 떨어진 펌프를 사용하십시오. 먼지는 서비스 수명을 줄이기 위해 유해합니다.
5. 물의 순도에주의를 기울이고 펌프의 수명을 단축하기 위해 잼 및 임펠러 차단을 피하십시오.
■ 성능 매개변수
■외형 치수
