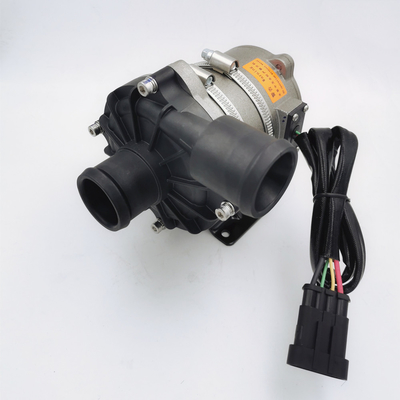

24VDC BLDC EMP 엔진 냉각제 펌프 고압

BSP-P300-CAN 시리즈 브러시리스 직류 물 펌프

Boosting/circulation/Variable-frequency/Low-noise/shield 펌프 / 깡통 control/





창주 브엑스트레메 샐 모터 기술 주식회사





■ 애플리케이션

그들은 넓게 하이브리드 버스와 하이브리드 객차, 전기 자동차, 열차, 선박과 다른 난방과 냉각 순환 계통에서 사용되었습니다.



■ 특징

◆Centrifugal 펌프

◆Magnetic 힘 전송 (방패 펌프 구조)

◆High 효율 브러시리스 직류 전동기, 저 전력 소모, 고효율, 긴 서비스 라이프.

◆With 다양한 작동 온도

◆CAN 제어용

◆With 일정한 흐름 제어용

◆Reverse 극성 보호

보호를 운영하는 ◆Dry

전류 보호 위에서, ◆Over 전압

◆Overload, 과열보호



■ 기술 설명 (액체에 접한 관련 부분)

펌프 상부 주택 : PPS+GF

추진하는 것 : PPS+GF

차폐 캐버티 : PPS+GF

샤프트 슬리브 : 카본 수지 복합 물질

샤프트 : 스테인리스강 샤프트

마그넷 하우징 : 나일론 플라스틱 캡슐레이션

밀봉 링 : EPDM



■ 구동 장치 (포함하는 모터)

구동 전자석 : 나일론 플라스틱 캡슐에 들어 있는 마그넷

나사 및 너트 : SUS 304 스테인레스 강

구동 모터 : 브러쉬리스 모터

자동차 와이어 프레임 : PPA GF

펌프 하우징 : 샌드 블라스팅과 함침 처리와 알루미늄 케이스를 주조하기



괄호로 묶으세요 : 탄소강

브라켓 테 : SUS 304 스테인레스 강

(en60529)를 평가하는 IP68을 기반으로 하는 방수

연결기 모델 : AMP282106-1 (조화된 PlugAMP282088-1)

노즐 직경 :40 mm/25mm

■ 모델사양

BSP-P300-CAN-25 (25mm 노즐)

BSP-P300-CAN-40 (40mm 노즐)





■ 설치 방법

BSP-P300-CAN 시리즈 펌프는 사전에 채워서 요구하는 원심 펌프입니다,

펌프는 추진하는 것이 항상 액체에 몰입한다는 것을 보증하기 위해 시스템의 최하위 위치에 설치되거나, 전원 켬 전에 펌프를 사전에 채웠습니다.



1 : 그것이 15 분 동안 건식-작동 할 수있는 (건식-작동의 15 분 뒤에, 그것이 자동적으로 모터를 막을 것입니다) 지라도, 펌프는 드라이-런링, 또한 샤프트와 샤프트 슬리브에 찰과상을 증가시키면서, 드라이 러닝이 소음을 낼 것입니다.



2 : 펌프, 파이프라인을 통한 펌프의 외부 공기 더 쉬운 수능에서 음압으로 인해, 당신이 더 작은 직경 호스 펌프 유입구를 사용하면, 펌프 유입구를 연결시키는 추천된 직경 파이프를 이용하시오 그러면 그것은 펌프성능 퇴보를 만들 것이고 또한 기포가 펌프에 대한 피해를 만듭니다.



3 : 펌프 유입구 방향으로부터 보여진 것처럼, 추진하는 것은 오른쪽으로 돌아서 회전합니다 (배출구 포트에 화살을 보세요).



4 : 수직적으로 설치될 때 펌프는 수직적으로 설치되거나 수평적으로 (그림 1을 보시오) 탑재될 수 있습니다, 배출구 포트가 위로 향하여야 합니다.



5 : 건식-작동 (추진하는 것에 끼는 공기)을 회피하기 위해, 물 펌프 배출구는 추진하는 것의 상부에서 거나 수직이어야 합니다. (그림 1을 보시오)



6 : 연결 파이프는 수직적으로 탑재되 (또는 공기를 만들기 위한 20 센티미터에) 어떤 팔꿈치도 쉽게 배출하지 않았습니다, 배수구가 90 도 보다 더 덜 사용되지 말아야 합니다

팔꿈치 (그림 2를 보시오).



7 : 해수 또는 큰 곡물 음란 액체와 다른 심한 오염을 액체 매질로 이용할 수 없습니다.





■ 온도 파라미터

매질 액 온도 : -40C 내지 +100C (+ 212' Ｆ에 대한 -40' Ｆ)

대기 온도로 일하는 것 : -40C 내지 +120C (+248' Ｆ에 대한 -40' Ｆ)

저장 온도 : -40C 내지 +70C (+158' Ｆ에 대한 -40' Ｆ) (100 Ｃ에 상승하지만 그것이 서비스 수명을 단축시킬 것입니다)

■ 시스템 압력

-0.2 내지 2.5 바 (100C (212' Ｆ).

서비스 수명은 정격 전압과 36C (86' Ｆ) 대기 온도를 기반으로 한 20,000 시간 이상입니다.

■ 전압 범위

평가된 24V 물 펌프, 실행할 수 있는 범위 18V - 32V

비록 모터스가 전압과 온도의 넓은 범위에서 사용될 수 있지만, 지나치 또는 또한 저전압과 온도는 모터스의 서비스 수명에 영향을 미칠 것이고 펌프가 열 복사 주변을 향하고 있을 수 없습니다.



매질 액 : 정제수, 액체 혼합물 (60% 글리콜 아래에 물을 공급하 )

작업 전압 (VDC)	정격 전력 (W)	맥스 흐름 (L/H)	차원 (밀리미터)	중량 (g)
18V-32V(24V)	300W±10W	3000L/H	154*115*132	1820g
		맥스 머리 :21M

















■ 전기적 매개 변수





연결기 모델과 상응하는 전기적 성질 (그림 3을 보시오) :

연결기 모델 : AMP282106-1		1	2	3		4
조화된 연결기 모델 : AMP282088-1		국민 총수요	깡통 :Ｌ	깡통 : Ｈ		DC+













■ 관심

1. 대기 온도로 일하는 것 :-40C--120C, 촉매작용인 3요소에 마감을 회피하려고 하, 가스는 배관계를 방출하고, 설치 동안 엔진을 설치하고, 일하는 환경 온도를 보증합니다.

2. 물 펌프의 설치 위치는 펌프의 서비스 수명을 연장하기 위해, 최대한 많이 저수위에 마감되어야 합니다.

4. 먼지 많은 환경, 황사에서 먼 펌프를 사용하세요 것은 해롭고에게 서비스 수명을 감소시킵니다

5. 물의 순도에 유의하고 펌프의 서비스 수명을 감소시키기 위해 차단된 잼과 추진하는 것에 회피하세요







■ 성능 파라미터







• 외형 칫수 (25mm 노즐)



• 외형 칫수 (40mm 노즐)
