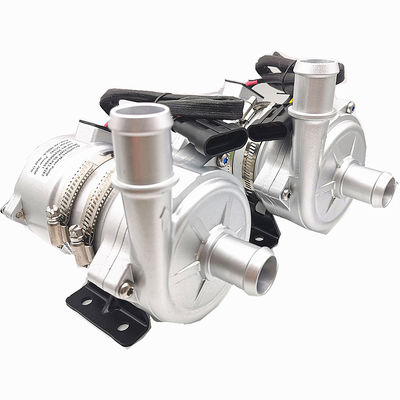

자동차 엔진을 위한 24V 전기 자동차 자동차 전기적 워터 펌프

BSP-P300-CAN 시리즈 브러시리스 직류 물 펌프

Boosting/circulation/Variable-frequency/Low-noise/shield 펌프 / 깡통 control/

창주 브엑스트레메 샐 모터 기술 주식회사

전기적 워터 펌프는 자동차의 전력 시스템에 의해 강화되는 일렉트릭 모터를 가지고 있습니다. 그들의 기능은 또한 ECU에 의해 전자적으로 제어되며, 그것이 ECU가 물 펌프에게 언제 켜졌다가 꺼진다고 말할 것이라는 것을 의미합니다. 전기적 펌프는 또한 축 밀봉 또는 태도를 가지고 있지 않고, 운전된 벨트가 아니고 따라서 그들이 기계 펌프와 비교하여 매우 낮은 응력 레벨을 경험합니다.

수명
전기적 워터 펌프가 매우 더 적은 스트레스를 경험하고, 더 적은 조업 시간을 받고, 기계적 워터 펌프와 비교하여 다르게 밀봉되기 때문에, 그들은 더 지속할 가능성이 많습니다. 결과적으로 EV가 더욱 인기있게 된 것처럼 물 펌프 대체는 덜 공통이게 될 것입니다.

다기능성
기계적 워터 펌프는 전기 자동차에서 사용될 수 없지만, 그러나 전기적 워터 펌프가 약간의 새로운 내연 기관에서 사용될 수 있습니다. 내연 기관 차량에서, 그들은 과급기, 과급기, 히터 코어를 통하여, 그리고 때때로 주 엔진 냉각제 펌프로서의 냉각제 서큘레이션을 위해 사용될 수 있습니다.

■ 기술 설명 (액체에 접한 관련 부분)
펌프 상부 주택 : PPS+GF
추진하는 것 : PPS+GF
차폐 캐버티 : PPS+GF
샤프트 슬리브 : 카본 수지 복합 물질
샤프트 : 스테인리스강 샤프트
마그넷 하우징 : 나일론 플라스틱 캡슐레이션
밀봉 링 : EPDM

■ 구동 장치 (포함하는 모터)
구동 전자석 : 나일론 플라스틱 캡슐에 들어 있는 마그넷
나사 및 너트 : SUS 304 스테인레스 강
구동 모터 : 브러쉬리스 모터
자동차 와이어 프레임 : PPA GF
펌프 하우징 : 샌드 블라스팅과 함침 처리와 알루미늄 케이스를 주조하기

괄호로 묶으세요 : 탄소강
브라켓 테 : SUS 304 스테인레스 강
(en60529)를 평가하는 IP68을 기반으로 하는 방수
연결기 모델 : AMP282106-1 (조화된 PlugAMP282088-1)
노즐 직경 :40 mm/25mm
■ 모델사양
BSP-P300-CAN-25 (25mm 노즐)
BSP-P300-CAN-40 (40mm 노즐)


■ 설치 방법
BSP-P300-CAN 시리즈 펌프는 사전에 채워서 요구하는 원심 펌프입니다,
펌프는 추진하는 것이 항상 액체에 몰입한다는 것을 보증하기 위해 시스템의 최하위 위치에 설치되거나, 전원 켬 전에 펌프를 사전에 채웠습니다.

1 : 그것이 15 분 동안 건식-작동 할 수있는 (건식-작동의 15 분 뒤에, 그것이 자동적으로 모터를 막을 것입니다) 지라도, 펌프는 드라이-런링, 또한 샤프트와 샤프트 슬리브에 찰과상을 증가시키면서, 드라이 러닝이 소음을 낼 것입니다.

2 : 펌프, 파이프라인을 통한 펌프의 외부 공기 더 쉬운 수능에서 음압으로 인해, 당신이 더 작은 직경 호스 펌프 유입구를 사용하면, 펌프 유입구를 연결시키는 추천된 직경 파이프를 이용하시오 그러면 그것은 펌프성능 퇴보를 만들 것이고 또한 기포가 펌프에 대한 피해를 만듭니다.

3 : 펌프 유입구 방향으로부터 보여진 것처럼, 추진하는 것은 오른쪽으로 돌아서 회전합니다 (배출구 포트에 화살을 보세요).

4 : 수직적으로 설치될 때 펌프는 수직적으로 설치되거나 수평적으로 (그림 1을 보시오) 탑재될 수 있습니다, 배출구 포트가 위로 향하여야 합니다.

5 : 건식-작동 (추진하는 것에 끼는 공기)을 회피하기 위해, 물 펌프 배출구는 추진하는 것의 상부에서 거나 수직이어야 합니다. (그림 1을 보시오)

6 : 연결 파이프는 수직적으로 탑재되 (또는 공기를 만들기 위한 20 센티미터에) 어떤 팔꿈치도 쉽게 배출하지 않았습니다, 배수구가 90 도 보다 더 덜 사용되지 말아야 합니다
팔꿈치 (그림 2를 보시오).

7 : 해수 또는 큰 곡물 음란 액체와 다른 심한 오염을 액체 매질로 이용할 수 없습니다.


■ 온도 파라미터
매질 액 온도 : -40C 내지 +100C (+ 212' Ｆ에 대한 -40' Ｆ)
대기 온도로 일하는 것 : -40C 내지 +120C (+248' Ｆ에 대한 -40' Ｆ)
저장 온도 : -40C 내지 +70C (+158' Ｆ에 대한 -40' Ｆ) (100 Ｃ에 상승하지만 그것이 서비스 수명을 단축시킬 것입니다)
■ 시스템 압력
-0.2 내지 2.5 바 (100C (212' Ｆ).
서비스 수명은 정격 전압과 36C (86' Ｆ) 대기 온도를 기반으로 한 20,000 시간 이상입니다.
■ 전압 범위
평가된 24V 물 펌프, 실행할 수 있는 범위 18V - 32V
비록 모터스가 전압과 온도의 넓은 범위에서 사용될 수 있지만, 지나치 또는 또한 저전압과 온도는 모터스의 서비스 수명에 영향을 미칠 것이고 펌프가 열 복사 주변을 향하고 있을 수 없습니다.

매질 액 : 정제수, 액체 혼합물 (60% 글리콜 아래에 물을 공급하 )









■ 전기적 매개 변수


연결기 모델과 상응하는 전기적 성질 (그림 3을 보시오) :







■ 관심
1. 대기 온도로 일하는 것 :-40C--120C, 촉매작용인 3요소에 마감을 회피하려고 하, 가스는 배관계를 방출하고, 설치 동안 엔진을 설치하고, 일하는 환경 온도를 보증합니다.
2. 물 펌프의 설치 위치는 펌프의 서비스 수명을 연장하기 위해, 최대한 많이 저수위에 마감되어야 합니다.
4. 먼지 많은 환경, 황사에서 먼 펌프를 사용하세요 것은 해롭고에게 서비스 수명을 감소시킵니다
5. 물의 순도에 유의하고 펌프의 서비스 수명을 감소시키기 위해 차단된 잼과 추진하는 것에 회피하세요



■ 성능 파라미터





• 외형 칫수 (25mm 노즐)

• 외형 칫수 (40mm 노즐)
