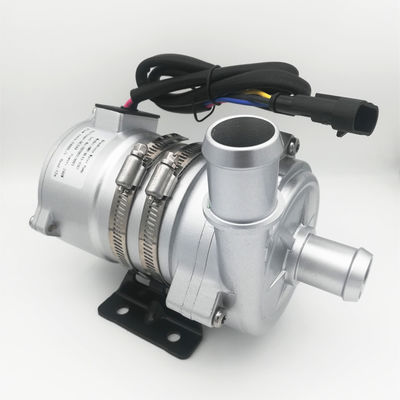

IP68 자동차 재순환 자동차 전기적 워터 펌프

12v 24vdc DC 작은 물속에 잠길 수 있는 물 펌프 붓을 쓸 필요가 없는 작은 순환 펌프

2 시리즈 전자적 물 펌프는 우리의 회사의 착수된 낮은 에너지 소모량과 고효율 물 펌프입니다. 이 열펌프의 특성은 다음과 같습니다 : 작은 사이즈, 경량, 소형 구조, 폭넓은 응용 환경과 플랫폼 발전 설계.

정전력 :
전원 전압은 DC12V ~ 18 Ｖ 변하고 물 펌프 전력이 근본적으로 변화없이 지속됩니다.
DC24V ~ 32 Ｖ 변화, 펌프 파워 사이의 전압은 근본적으로 변화없이 지속됩니다.

과전압 보호 :
18 Ｖ, 펌프 전원 전압은 정상적, 펌프 뒤로 토노르말 작업에 정전 보호, 전압 리턴으로의 펌프 보다 더 높습니다. 물 펌프, 전원 전압은 정전 보호로의 33개 Ｖ 펌프 보다 더 높습니다, 전압이 정상으로 돌아오며, 뒤로 정상 조업에 펌프.

지연 보호 :
송유관이 물 펌프 차단된 바인딩에서 불순물에 의해 발생되었을 때, 물 펌프는 20 배 가로행에서 재가동 뒤에 있는 (물 펌프 모터, 국가가 여전히 있다면 일하는) 정착된 회전자 펌프 정지를 제거하지 마세요 운행을 중단합니다, 펌프 회복을 재개하기 위해 물 펌프 권력을 제거하는 것 뒤에 정착된 회전자 국가가 종종 일하는 것이었습니다.

드라이 러닝 보호 :
송유관에서 순환 매체에 연결되지 않아 운영하는 물 펌프 속도 감소 운영이 다운시간 필요 전력 무거운 치 뒤에 15 분 뒤에 차단했습니다 ; 물의 건조 운전은 속도를 감소시키는 단계에서 노력합니다, 상수도가 복구됩니다, 물 펌프가 정상 조업으로 돌아갑니다.

■ 기술 설명 (액체에 접한 관련 부분)

펌프 상부 주택 : 알루미늄 합금박판을 던져 죽으세요

추진하는 것 : PPS+GF

차폐 캐버티 : PPS+GF

샤프트 슬리브 : 탄화규소 복합 소재

샤프트 : 녹슬지 않는 강철(3CR14) 샤프트

마그넷 하우징 : PPS 플라스틱 캡슐레이션

밀봉 링 : EPDM

EMC : 등급 3

노이즈를 내세요 :≤60dB

■ 구동 장치 (포함하는 모터)

구동로터 : PPS 플라스틱 캡슐에 들어 있는 마그넷

나사 및 너트 : SUS 304 스테인레스 강

구동 모터 : 브러시리스 직류 전동기

전동기 권선 프레임 :PPA GF

펌프 하우징 : 샌드 블라스팅과 아노다이징 +PE 분말 코팅과 다이-캐스팅 알루미늄 케이스..

괄호로 묶으세요 : 강철

브라켓 테 : 미국 304 스테인레스 강

(en60529)를 평가하는 IP68을 기반으로 하는 방수

연결기 모델 : 325304061AAH (조화된 플러그 325304061AMH)

노즐 직경 :41 밀리미터 (1.61 인치)

■ 설치 방법

OWP-BL43-402CAN 시리즈 펌프는 사전에 채워서 요구하는 원심 펌프입니다,

추진하는 것이 항상 있다는 것을 보증하기 위해 시스템의 최하위 위치에 설치된 펌프는 전원 켬 전에 액체에 몰입했거나, 펌프를 사전에 채웠습니다 .



1 : 그것이 15 분 동안 건식-작동 할 수있는 (15 분 건식-작동 뒤에, 그것이 자동적으로 멈출 것입니다) 지라도, 펌프는 드라이-런링, 또한 샤프트와 샤프트 슬리브에 찰과상을 증가시키면서, 드라이 러닝이 소음을 낼 것입니다.

2 : 펌프, 파이프라인을 통한 펌프에 대한 외부 공기 더 쉬운 엔터에서 음압으로 인해, 당신이 더 작은 직경 호스 펌프 유입구를 사용하면, 펌프 유입구를 연결시키는 추천된 직경 파이프를 이용하시오 그러면 그것은 펌프성능 퇴보를 만들 것이고 또한 기포가 펌프에 대한 피해를 만듭니다.

3 : 펌프 유입구 방향으로부터 보여진 것처럼, 추진하는 것은 오른쪽으로 돌아서 회전합니다 (배출구 포트에 화살을 보세요).

4 : 수직적으로 설치될 때 펌프는 수직적으로 설치되거나 수평적으로 (그림 1을 보시오) 탑재될 수 있습니다, 배출구 포트가 위로 향하여야 합니다 .

5 : 마른 운영을 회피하기 위해 (공기가 추진하는 것에 낍니다), 물 펌프 배출구는 추진하는 것의 상부에서 거나 수직이어야 합니다. (그림 1을 보시오)

6 : 연결 파이프는 수직적으로 탑재되 (또는 공기를 만들기 위한 20 센티미터에) 어떤 팔꿈치도 쉽게 배출하지 않았습니다, 배수구가 (그림 2를 보시오) 90 도 팔꿈치하로 사용되지 말아야 합니다.

7 : 큰 곡물 음란 액체와 해수 또는 다른 심한 오염을 액체 매질로 이용할 수 없습니다 .

형태 1 형태 2

■ 온도 파라미터

매질 액 온도 : -40C 내지 +85C (+ 185' Ｆ에 대한 -40' Ｆ)

대기 온도로 일하는 것 : -40C 내지 +85C (+185' Ｆ에 대한 -40' Ｆ)

저장 온도 : -40C 내지 +70C (+158' Ｆ에 대한 -40' Ｆ)

(100 Ｃ에 상승하지만 그것은 서비스 수명을 단축시킬 것입니다)

■ 시스템 압력

-0.2 내지 2.5 바 (100C (212' Ｆ).

서비스 수명은 정격 전압과 36C (86' Ｆ) 대기 온도를 기반으로 한 20,000 시간 이상입니다.

■ 전압 범위

평가된 24V 물 펌프, 실행할 수 있는 범위 18V - 32V

비록 모터스가 전압과 온도의 넓은 범위에서 사용될 수 있지만, 그러나 지나치 또는 또한 저전압과 온도가 모터스의 서비스 수명에 영향을 미칠 것이지만, 펌프는 열 복사 주변을 향하고 있을 수 없습니다.

매질 액 : 액체 혼합물 (60% 글리콜 아래에 물을 공급합니다)

■ 전기적 매개 변수

관심

1. 대기 온도로 일하는 것 :-40C--120C, 촉매작용인 3요소에 마감을 회피하려고 하, 기체 방전 배관계와 설치 동안 엔진이 일하는 환경 온도를 보증합니다.

2.물 펌프의 설치 위치는 펌프의 서비스 수명을 연장하기 위해, 최대한 많이 저수위에 마감되어야 합니다.

4. 먼지 많은 환경에서 먼 펌프를 사용하시오 그러면 황사는 서비스 수명을 감소시키도록 해롭습니다

5. 물의 순도에 유의하고 펌프의 서비스 수명을 감소시키기 위해 차단된 잼과 추진하는 것에 회피하세요

 성능 파라미터

■External 차원
