제품 상세 정보:
|
| 전압을 운영하세요: | DC 18V-32V | 맥스 머리 :: | 20m |
|---|---|---|---|
| 정격유량 &lift: | 2400L/H, H=16M | 소음: | ≤61dB |
| IP 등급: | IP68 | 수명: | ≥20000h |
| 하이 라이트: | 20mm 브러시리스 워터 펌프,IP68 브러시리스 워터 펌프,20mm DC 냉각수 펌프 |
||

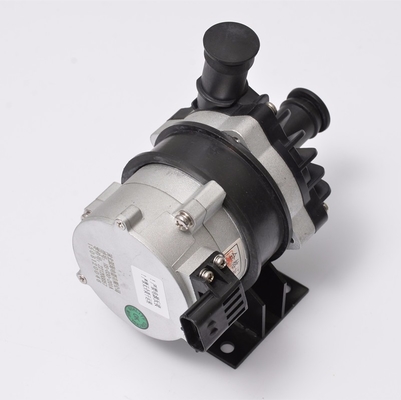

이동할 수 있는 전기 차량 위탁 체계 자동 냉각액 Dc 무브러시 수도 펌프
이점:
1. 20mm 입구/출구 표준 자동차 연결 및 특수 방수 커넥터를 사용하면 펌프를 차량에 빠르고 효율적으로 통합할 수 있습니다.
2. 작동 온도가 -40°C~125°C인 TOPSFLO TA60 엔진 예열 및 주차 히터 펌프는 극한의 실외 온도와 악천후 조건에서도 효율적인 작업 환경을 차량에 제공합니다.
3. 자동차 진동 작업 요구 사항, 피크 전압 또는 불안정한 전압이 발생하는 자동차 전원 공급 방식을 충족시키는 특수 설계.
4. 극성 보호 기능을 사용하면 특정 차량 시스템에 맞게 잘못된 배선으로 펌프가 타지 않습니다.
■ 기술적 설명(액체와 접촉하는 관련 부품)
펌프 헤드 하우징: 알루미늄 합금
임펠러: PPS+GF
실드 캐비티: PPS+GF
샤프트 슬리브: 카보런덤 복합 재료
샤프트: 스테인레스 스틸(3CR14) 샤프트
자석 하우징: PPS 플라스틱 캡슐화
인발이 찍힌 반지: EPDM
■ 구동장치(모터 포함)
구동 로터: PPS 플라스틱 캡슐 자석
나사 및 너트: SUS 304 스테인리스 스틸
구동 모터 : 브러시리스 모터
모터 와이어 프레임: PPA GF
펌프 하우징: 샌드블라스팅 및 아노다이징 처리된 다이캐스팅 알루미늄 케이스 +PE 파우더 코팅..
브라켓: 스틸 베이스
브래킷 후프: US 304 스테인리스 스틸
IP68 등급(en60529)에 기반한 방수
커넥터 모델: AMP282104-1(정합 플러그 AMP282080-1)
분사구 직경: 40mm (1.5 인치)
■장착 지침
OWP-BL43-426T 시리즈 펌프는 임펠러가 항상 액체에 잠기도록 시스템의 가장 낮은 위치에 설치된 펌프 또는 전원을 켜기 전에 펌프를 미리 채운 원심 글리콜 펌프입니다..
| 1: | 펌프는 15분 동안 공회전할 수 있지만(15분 동안 공회전하면 자동으로 멈춤) 공회전하지 않아야 합니다. 공회전으로 인해 소음이 발생하고 샤프트와 샤프트 슬리브의 마모도 증가합니다. |
| 2: | 펌프 흡입구를 연결하는 권장 직경의 파이프를 사용하십시오. 더 작은 직경의 호스 펌프 흡입구를 사용하는 경우 펌프의 음압으로 인해 외부 공기가 파이프 라인을 통해 펌프에 쉽게 유입되어 펌프 성능이 저하됩니다. 또한 기포는 펌프를 손상시킵니다. |
| 삼: | 펌프 입구 방향에서 볼 때 임펠러는 시계 방향으로 회전합니다(출구 포트의 화살표 참조). |
| 4: | 펌프는 수직 또는 수평으로 설치할 수 있습니다(그림 1 참조). 수직으로 설치할 때 토출구는 위쪽을 향해야 합니다. |
| 5: | 공회전(임펠러에 공기가 걸리는 현상)을 방지하기 위해 워터 펌프 배출구는 수직이거나 임펠러 상단에 있어야 합니다.(그림 1 참조) |
| 6: | 연결된 파이프는 공기가 쉽게 배출되도록 수직으로 장착해야 합니다(또는 20cm에 엘보우 없음). 출구 파이프는 90° 엘보우 미만으로 사용해서는 안됩니다(그림 2 참조). |
| 7: | 큰 입자 불순물 액체가 있는 해수 또는 기타 중공해를 액체 매체로 사용할 수 없습니다. |
그림 1 그림 2
■ 온도 매개변수
매체 액체 온도: -40℃ ~ +85℃(-40°F ~ + 185°F)
작동 주변 온도: -40℃ ~ +120℃(-40°F ~ +248°F)
보관 온도: -40℃ ~ +70℃(-40°F ~ +158°F)
(최대 100℃이지만 수명이 단축됨)
■시스템 압력
-0.2 ~ 2.5bar( 100℃(212°F).
수명은 정격 전압 및 36℃(86°F) 주위 온도 기준으로 20,000시간 이상입니다.
■전압 범위
정격 24V 워터 펌프, 작동 가능 범위 18V - 32V
모터는 광범위한 전압 및 온도에서 사용할 수 있지만 과도하거나 너무 낮은 전압 및 온도는 모터의 서비스 수명에 영향을 미치며 펌프는 열 복사 환경에 노출될 수 없습니다.
중간 액체: 액체 혼합물(글리콜 60% 미만의 물)
■전기적 매개변수
|
작동 전압 (VDC) |
정격 전력
|
정격 유량 (L/H) |
치수 (mm) |
무게 (g) |
| 18V-32V(24V) | 240W |
2400L/H, H=17M |
193*90*159.5 | 2200g |
커넥터 모델 및 해당 전기적 특성(그림 3 참조):
■성능 매개변수
