| MOQ: | 1개 세트 |
| 가격: | negotiable |
| 지불 방법: | L/C (신용장), 전신환 |
| 공급 능력: | 달 당 1000개 세트 |
이 전자 물 펌프는 콤팩트한 구조, 작은 크기, 쉬운 설치 및 높은 효율을 가진 단일 단계 원심 펌프입니다.물 펌프의 몸은 고품질 다이 주름 알루미늄 합금으로 구성됩니다.BLDC 모터는 내부에서 우리의 펌프를 유지 보수 없이 지속적으로 작동 할 수 있습니다. 그리고 좋은 품질의 긴 서비스 수명과 낮은 유지 보수 비용으로 고객들에게 신뢰를 받고 있습니다.벡스트림 셸 OWP-BL43-408T 시리즈 PWM 속도 제어.기술 데이터를 얻으려면 클릭하세요. 여기

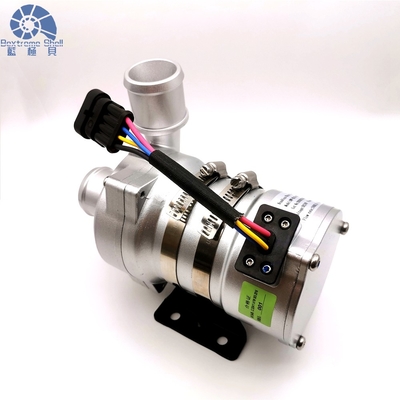

벡스트레임 셸 OWP-BL43-408T 시리즈 브러쉬리스 DC 물 펌프
증폭/순환/변수 주파수/저소음/원심 펌프 PWM 제어/실패 진단
펌프 헤드 하우징: 주사형 알루미늄 합금
임펠러: PPS+GF
방패 구멍: PPS+GF
셰프 수갑: 카보룬덤 복합재료
셰프트: 스테인리스 스틸 (CR314) 셰프트
마그네트 하우스: PPS 플라스틱 캡슐
밀봉 반지: EPDM
EMC: 3급
소음:≤61dB
구동 로터: PPS 플라스틱 캡슐화 자석
나사 및 견과류: SUS 304 스테인리스 스틸
운전 모터: 브러쉬 없는 DC 모터
모터 와이어 프레임:PPA GF
펌프 하우징: 샌드 블래싱 및 애노딩 + PE 파우더 코팅과 함께 다이 주름 알루미늄 케이스.
브래킷: 강철
브래킷 링: US 304 스테인리스 스틸
IP68 등급에 기초한 방수 (en60529)
연결 장치 모델: AMP282106-1 (응용 플러그 AMP282088-1)
노즐 지름:38mm (1.5 인치)
|
작동 전압 (VDC) |
정량력 (W) |
명목 흐름 (L/H) |
크기 (mm) |
무게 (g) |
|
18V ~ 32V (~ 24V) |
240W |
Q=2400L/H, H=17m |
185*90*155 |
2200g |
커넥터 모델과 그에 따른 전기적 특성 (아래 그림과 같이)
|
AMP282106-1 (AMP282088-1 플러그와 일치) |
1 ((흑색) | 2 (?? 노란색) | 3 (블루) | 4 (붉은색) |
|
GND |
잘못 피드백 |
PWM |
+24V |
| 작업 주기는 | 설명 |
참고: 1:PWM 작업 주기 측정 오류±2% 2:PWM 전압:24VDC, 주파수:50-1000Hz 3: 권장 PWM 주파수:500Hz 4: PWM 연결을 끊는 경우 0%의 의무가 권장됩니다 |
| 0%≤세료≤10% | PWM 모드 (정지) | |
| 10%≤세료≤55% | PWM 모드 (분속) | |
| 56%≤국세≤90% | PWM 모드 (선형 속도 조절 범위) | |
| 90%≤100% | PWM 모드 (최고 속도 제한) |
추천 된 와이어 크기는 (전압 하락 3%에 기초)
* 선의 길이는 펌프에서 배터리까지의 거리를 의미합니다
| 와이어 다이아 | 사용 된 가장 긴 실* |
| 24V | |
| 1.5 mm2 | 16m |
| 2.5 mm2 | 25m |
| 3mm2 | 31m |
| 4mm2 | 40m |
중간 액체 온도: -40°C ~ +85°C (-40°F ~ + 185°F)
작업 환경 온도: -40°C ~ +120°C (-40°F ~ +248°F)
저장 온도: -40°C ~ +70°C (-40°F ~ +158°F)
(최고 100 °C, 그러나 그것은 서비스 수명을 단축 할 것입니다)
중형 액체: 액체 혼합물 (글리콜 함량이 60% 이하의 물)
가등급 DC24V 물 펌프, 작동 범위 18V ~ 32V
모터는 폭 넓은 전압과 온도 범위에서 사용할 수 있지만 과도한 또는 너무 낮은 전압과 온도는 BLDC 모터의 사용 수명에 영향을 줄 것입니다.펌프는 온도 방사선에 노출 될 수 없습니다..
■ 설치 지침OWP-BL43-408T 시리즈 펌프는 전 충전을 필요로 하는 원심 펌프입니다.
펌프는 시스템에서 가장 낮은 위치에 설치되어 펄러가 항상 액체에 잠겨있는지 확인하거나 전원을 켜기 전에 펌프를 미리 채워줍니다.
1:이 전기 물 펌프는 15 분 동안 드라이 런닝을 할 수 있음에도 불구하고 드라이 런닝을해서는 안됩니다 (15 분 드라이 런닝 후에 자동으로 중단됩니다), 드라이 런닝은 소리를 낼 것입니다.또한 셰프와 셰프 수갑에 경직을 증가.
2: 펌프 입구를 연결하는 권장 직경 파이프를 사용 하 여, 당신은 작은 직경 펌프 펌프 펌프 입구를 사용 하는 경우, 펌프에 부정적인 압력 때문에,외부 공기는 파이프 라인을 통해 펌프에 더 쉽게 입력, 그것은 펌프 성능 저하를 만들 것입니다, 또한 공기 거품 펌프에 손상을 줄 것입니다.
3: 펌프 입구 방향에서 보았을 때, 펄러는 시계 방향으로 회전합니다 (출구 포트에 있는 화살표를 참조하십시오).
4: 펌프는 수직 또는 수평으로 장착 할 수 있습니다 (그림 1 참조) 수직으로 장착되면 출구 포트는 위로 있어야합니다.
5:건조가 발생하지 않도록 (공기가 휠러에 갇히기) 물 펌프 출구 포트는 수직 또는 휠러 상단에 있어야 합니다. (그림 1 참조)
6: 연결 된 파이프는 수직으로 장착되어야합니다 (또는 20cm에서 팔꿈치가 없어야합니다) 공기가 쉽게 배출되도록 하기 위해, 출구 파이프는 팔꿈치 90도 이하로 사용되지 않아야합니다 (그림 2 참조).
7: 바다 물이나 다른 무거운 오염 물질을 액체 매개체로 사용할 수 없습니다.
그림 1 그림 2
하이브리드 버스, 하이브리드 승용차, 전기 차량, 기차, 선박 및 기타 난방 및 냉각 순환 시스템에서 널리 사용됩니다.
1질문: 샘플 주문을 할 수 있나요?
예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 혼합된 샘플은 허용됩니다.
2- 시간이 좀 더 걸릴까?
일반적으로 지불 후 30 일입니다.
3기술 지원을 해주세요?
네. 우리 회사는 강력한 연구개발 능력을 가지고 있습니다. 필요한 경우 기술 지원을 제공할 수 있습니다.
4어떻게 보내죠?
우리는 DHL 또는 UPS 또는 FEDEX 등에 따라 당신에게 상품을 배송합니다
5이 제품이 나에게 적합한지 어떻게 알 수 있을까요?
Frist, 당신은 우리에게 제품에 대한 더 자세한 정보를 제공해야합니다. 우리는 당신의 사양의 요구 사항에 따라 당신에게 항목을 추천 할 것입니다. 당신이 확인 한 후,샘플을 준비해 드릴게요. 또한 우리는 당신의 제품 사용에 따라 몇 가지 좋은 선전을 제공합니다.
