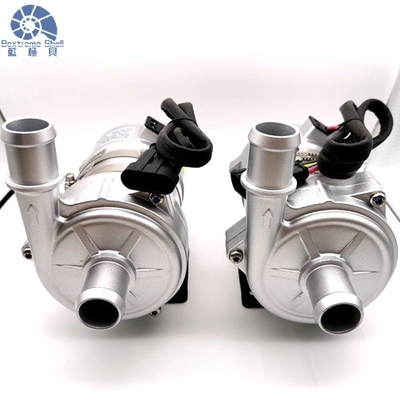

벡스트림 셸 OWP-BL43-426T 시리즈 브러쉬리스 DC 물 펌프하이브리드 버스, 하이브리드 승용차, 전기 차량, 기차, 선박 및 기타 난방 및 냉각 순환 시스템에서 널리 사용됩니다.
증폭/순환/변수 주파수/저소음/원심 펌프 PWM 제어/실패 진단
이 전자 물 펌프는 콤팩트한 구조, 작은 크기, 쉬운 설치 및 높은 효율을 가진 단일 단계 원심 펌프입니다.물 펌프의 몸은 고품질 주름 알루미늄 합금으로 만들어집니다..BLDC 모터는 내부에서 우리의 펌프를 유지 보수 없이 지속적으로 작동 할 수 있습니다. 그리고 좋은 품질의 긴 서비스 수명과 낮은 유지 보수 비용으로 고객들에게 신뢰를 받고 있습니다.
| 작업 주기는 | 설명 |
참고: 1:PWM 작업 주기 측정 오류±2% 2:PWM 전압:24VDC, 주파수:1KHz 3: PWM 정지 작업 주기의 권장:7% 4: PWM 연결을 끊는 경우 0%의 의무가 권장됩니다 |
| 0%≤세료≤10% | PWM 모드 (정지) | |
| 11%≤세율≤55% | PWM 모드 (분속) | |
| 56%≤국세≤90% | PWM 모드 (선형 속도 조절 범위) | |
| 90%≤100% | PWM 모드 (최고 속도 제한) |
추천 된 와이어 크기는 (전압 하락 3%에 기초)
* 선의 길이는 펌프에서 배터리까지의 거리를 의미합니다
| 와이어 다이아 | 사용 된 가장 긴 실* |
| 24V | |
| 1.5 mm2 | 16m |
| 2.5 mm2 | 25m |
| 3mm2 | 31m |
| 4mm2 | 40m |
|
작동 전압 (VDC) |
정량력 (W) |
명목 흐름 (L/H) |
크기 (mm) |
무게 (g) |
|
18V ~ 32V (~ 24V) |
240W |
Q=2400L/H, H=17m |
193*90*1595 |
2200g |
커넥터 모델과 그에 따른 전기적 특성 (아래 그림과 같이)
|
AMP282106-1 (AMP282088-1 플러그와 일치) |
1 ((흑색) | 2 (?? 노란색) | 3 (블루) | 4 (붉은색) |
|
GND |
잘못 피드백 |
PWM |
+24V |
비록 모터는 광범위한 전압과 온도에서 사용할 수 있지만 과도한 또는 너무 낮은 전압과 온도는 모터의 사용 수명에 영향을 줄 것입니다.펌프는 온도 방사선에 노출 될 수 없습니다..
중형 액체: 액체 혼합물 (글리콜 함량이 60% 이하의 물)
■ 관심1작업 환경 온도:-40 °C--120 °C, 설치 동안 3 요소 촉매, 가스 배열 파이프 시스템 및 엔진에 가까운 것을 피하고 작업 환경 온도를 보장해야합니다..
2물 펌프의 설치 위치는 가능한 한 낮은 물 수준에 가깝게 있어야합니다. 펌프의 사용 수명을 연장하기 위해.
3먼지 환경에서 멀리 펌프를 사용하십시오, 먼지는 서비스 수명을 줄이기 위해 유해합니다
4물의 순수성에주의를 기울이고, 펌프의 서비스 수명을 줄이기 위해 막고 림프림 차단을 피하십시오.
구동 로터: PPS 플라스틱 캡슐화 자석
나사 및 견과류: SUS 304 스테인리스 스틸
운전 모터: 브러쉬 없는 DC 모터
모터 와이어 프레임:PPA GF
펌프 하우징: 샌드 블래싱 및 애노딩 + PE 파우더 코팅과 함께 다이 주름 알루미늄 케이스.
브래킷: 강철
브래킷 링: US 304 스테인리스 스틸
IP68 등급에 기초한 방수 (en60529)
연결 장치 모델: AMP282106-1 (응용 플러그 AMP282088-1)
노즐 지름:25mm (1인치)
펌프 헤드 하우징: 주사형 알루미늄 합금
임펠러: PPS+GF
방패 구멍: PPS+GF
셰프 수갑: 카보룬덤 복합재료
셰프트: 스테인리스 스틸 (CR314) 셰프트
마그네트 하우스: PPS 플라스틱 캡슐
밀봉 반지: EPDM
EMC: 3급
소음:≤61dB
중간 액체 온도: -40°C ~ +85°C (-40°F ~ + 185°F)
작업 환경 온도: -40°C ~ +120°C (-40°F ~ +248°F)
저장 온도: -40°C ~ +70°C (-40°F ~ +158°F)
(최고 100 °C, 그러나 그것은 서비스 수명을 단축 할 것입니다)
