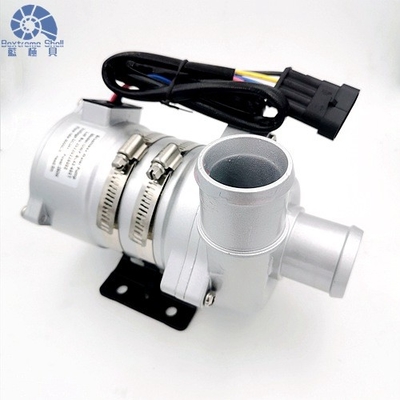

6000LH 250W 전기 물 펌프 전기 차량 엔지니어 차량 배터리 냉각 열 관리 시스템

OWP-BL43-450T 자동차용 전자 물 펌프는 컴팩트한 구조, 작은 크기, 설치가 쉽고 높은 효율을 갖춘 단일 단계 원심 펌프입니다.물 펌프의 몸은 고품질 주름 알루미늄 합금으로 만들어집니다..BLDC 모터 내부는 유지 보수 없이 지속적으로 작동 할 수 있습니다 우리의 펌프는 오랜 서비스 수명과 낮은 유지 보수 비용으로 고객에 의해 선택됩니다.

■ 성능 곡선

■ 전기 매개 변수

커넥터 모델과 그에 따른 전기적 특성 (아래 그림과 같이)

■ PWM 특성

추천 된 와이어 크기는 (전압 하락 3%에 기초)

* 선의 길이는 펌프에서 배터리까지의 거리를 의미합니다

■ 온도 매개 변수

중간 액체 온도: -40°C ~ +85°C (-40°F ~ + 185°F)

작업 환경 온도: -40°C ~ +120°C (-40°F ~ +248°F)

저장 온도: -40°C ~ +70°C (-40°F ~ +158°F)

(최고 100 °C, 그러나 그것은 서비스 수명을 단축 할 것입니다)

중형 액체: 액체 혼합물 (글리콜 함량이 60% 이하의 물)

■ 전압 범위

24V 가량 물 펌프, 작동 범위 18V ~ 32V

비록 모터는 광범위한 전압과 온도에서 사용할 수 있지만 과도한 또는 너무 낮은 전압과 온도는 모터의 사용 수명에 영향을 줄 것입니다.펌프는 온도 방사선에 노출 될 수 없습니다..

■ 시스템 압력

-0. 2 ~ 2.5 바 (100 °C (212 °F)

사용 기간은 평판 전압과 36°C (86°F) 주변 온도를 기준으로 20,000시간 이상입니다.

■ 운전 장치 (모터 포함)

구동 로터: PPS 플라스틱 캡슐화 자석

나사 및 견과류: SUS 304 스테인리스 스틸

운전 모터: 브러쉬 없는 DC 모터

모터 와이어 프레임:PPA GF

펌프 하우징: 샌드 블래싱 및 애노딩 + PE 파우더 코팅과 함께 다이 주름 알루미늄 케이스.

브래킷: 강철

브래킷 링: US 304 스테인리스 스틸

IP68 등급에 기초한 방수 (en60529)

연결 장치 모델: AMP282106-1 (응용 플러그 AMP282088-1)

노즐 지름:38mm (1.5 인치)

■ 기술 설명 (액과 접촉하는 관련 부품)

펌프 헤드 하우징: 주사형 알루미늄 합금

임펠러: PPS+GF

방패 구멍: PPS+GF

셰프 수갑: 카보룬덤 복합재료

셰프트: 스테인리스 스틸 (CR314) 셰프트

마그네트 하우스: PPS 플라스틱 캡슐

밀봉 반지: EPDM

EMC: 3급

소음:≤61dB

■ 제품 특성

원심 펌프

자기 힘 전달

고효율의 브러쉬리스 DC 모터, 낮은 전력 소비, 높은 효율, 긴 수명.

광대역 작동 온도

PWM 신호 속도 조절

진단 신호 출력

일정한 흐름을 조절하는

역극성 보호

건조운전 보호

전압 이상, 전류 이상 보호

과부하, 과온 보호

■ 외부 차원

■ 설치 지침

OWP-BL43-450T 시리즈 펌프는 사전 충전이 필요한 원심 펌프입니다.

펌프는 시스템에서 가장 낮은 위치에 설치되어 펄러가 항상 액체에 잠겨있는지 확인하거나 전원을 켜기 전에 펌프를 미리 채워줍니다.

1: 펌프는 15 분 동안 드라이 런닝을 할 수 있음에도 불구하고 드라이 런닝을해서는 안됩니다 (15 분 드라이 런닝 후 자동으로 중단됩니다). 드라이 런닝은 소음을 낼 것입니다.또한 셰프와 셰프 수갑에 경직을 증가.

2: 펌프 입구를 연결하는 권장 직경 파이프를 사용 하 여, 당신은 작은 직경 펌프 펌프 펌프 입구를 사용 하는 경우, 펌프에 부정적인 압력 때문에,외부 공기는 파이프 라인을 통해 펌프에 더 쉽게 입력, 그것은 펌프 성능 저하를 만들 것입니다, 또한 공기 거품 펌프에 손상을 줄 것입니다.

3: 펌프 입구 방향에서 보았을 때, 펄러는 시계 방향으로 회전합니다 (출구 포트에 있는 화살표를 참조하십시오).

4: 펌프는 수직 또는 수평으로 장착 할 수 있습니다 (그림 1 참조) 수직으로 장착되면 출구 포트는 위로 있어야합니다.

5:건조가 발생하지 않도록 (공기가 휠러에 갇히기) 물 펌프 출구 포트는 수직 또는 휠러 상단에 있어야 합니다. (그림 1 참조)

6: 연결 된 파이프는 수직으로 장착되어야합니다 (또는 20cm에서 팔꿈치가 없어야합니다) 공기가 쉽게 배출되도록 하기 위해, 출구 파이프는 팔꿈치 90도 이하로 사용되지 않아야합니다 (그림 2 참조).

7: 바다 물이나 다른 무거운 오염 물질을 액체 매개체로 사용할 수 없습니다.

+

■ 관심

1작업 환경 온도:-40 °C--120 °C, 설치 동안 3 요소 촉매, 가스 배열 파이프 시스템 및 엔진에 가까운 것을 피하고 작업 환경 온도를 보장해야합니다..

2물 펌프의 설치 위치는 가능한 한 낮은 물 수준에 가깝게 있어야합니다. 펌프의 사용 수명을 연장하기 위해.

3먼지 환경에서 멀리 펌프를 사용하십시오, 먼지는 서비스 수명을 줄이기 위해 유해합니다

4물의 순수성에주의를 기울이고, 펌프의 서비스 수명을 줄이기 위해 막고 림프림 차단을 피하십시오.

테크니컬 데이타를 불러주세요여기 클릭하세요.

■ 응용 프로그램

하이브리드 버스, 하이브리드 승용차, 전기 차량, 기차, 선박 및 기타 난방 및 냉각 순환 시스템에서 널리 사용됩니다.

벡스트림 셸 OWP-BL43-450T 자동차용 전기 물 펌프

증폭/순환/변수 주파수/저소음/원심 펌프 PWM 제어/실패 진단
