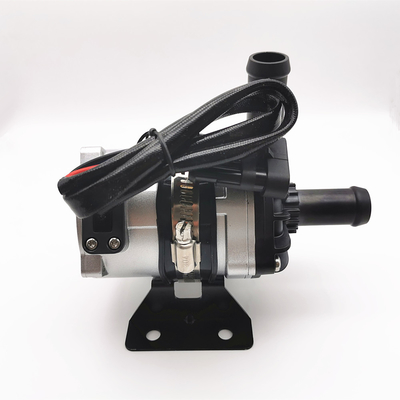

인터쿨러 과급기 경주용 자동차를 위한 1800LH 24V DC 보조수 펌프

Boosting/circulation/Variable-frequency/Low-noise/shield 펌프 / PWM control/ 결점은 피드백합니다









브엑스트레메 해안포 OWP-BL93-200 시리즈 브러시리스 직류 물 펌프

기술 데이터가 여기를 클릭하세요 하세요

넓게 하이브리드 버스, 하이브리드 객차, 전기 자동차, 열차와 선박과 다른 냉난방 순환계에 사용했습니다.

■Features

• 원심 펌프
• 자기력 전송 (방패 펌프 구조)
• 고효율 브러시리스 직류 전동기, 저 전력 소모, 고효율, 긴 서비스 라이프.
• 넓은 범위 작동 온도로
• 일정한 흐름 제어용으로
• 봉 플러스 보호
• 드라이 러닝 보호
• 전류 보호 위에서, 전압을 뛰어넘으세요
• 온도 보호 위에서, 과부담

■Technical 기술 (액체에 접한 관련 부분)

펌프 상부 주택 : PPS+GF
추진하는 것 : PPS+GF
차폐 캐버티 : PPS+GF
샤프트 슬리브 : 카본 수지 복합 물질
샤프트 : 스테인리스강 샤프트
마그넷 하우징 : 나일론 플라스틱 캡슐레이션
밀봉 링 : EPDM


■ 구동 장치 (포함하는 모터)

구동 전자석 : 나일론 플라스틱 캡슐에 들어 있는 마그넷
나사 및 너트 : SUS 304 스테인레스 강
구동 모터 : 브러쉬리스 모터
전동기 권선 프레임 :PPA GF
펌프 하우징 : 샌드 블라스팅과 함침 처리와 알루미늄 케이스를 주조하기

괄호로 묶으세요 : 분말 코팅과 강철
브라켓 테 : 미국 304 녹슬지 않는 steel+ 댐핑 러버 벨소리
(en60529)를 평가하는 IP68을 기반으로 하는 방수
연결기 모델 : AMP282106-1 (조화된 플러그 AMP282088-1)
노즐 직경 :22.4 밀리미터 (내경 :16 밀리미터)


■Model 상술

OWP-BL93-200-(20mm)
OWP-BL93-250-(25mm)


■ 설치 방법

OWP-BL93-200 시리즈 펌프는 사전에 채워서 요구하는 원심 펌프입니다,
추진하는 것이 항상 있다는 것을 보증하기 위해 시스템의 최하위 위치에 설치된 펌프는 전원 켬 전에 액체에 몰입했거나, 펌프를 사전에 채웠습니다 .

1 : 그것이 30 초 동안 건식-작동 할 수있는 (30초의 건식-작동 뒤에, 그것이 자동적으로 멈출 것입니다) 지라도, 펌프는 드라이-런링, 또한 샤프트와 샤프트 슬리브에 찰과상을 증가시키면서, 드라이 러닝이 소음을 낼 것입니다.

2 : 펌프, 파이프라인을 통한 펌프에 대한 외부 공기 더 쉬운 엔터에서 음압으로 인해, 당신이 더 작은 직경 호스 펌프 유입구를 사용하면, 펌프 유입구를 연결시키는 추천된 직경 파이프를 이용하시오 그러면 그것은 펌프성능 퇴보를 만들 것이고 또한 기포가 펌프에 대한 피해를 만듭니다.

3 : 펌프 유입구 방향으로부터 보여진 것처럼, 추진하는 것은 오른쪽으로 돌아서 회전합니다 (배출구 포트에 화살을 보세요).

4 : 수직적으로 설치될 때 펌프는 수직적으로 설치되거나 수평적으로 (그림 1을 보시오) 탑재될 수 있습니다, 배출구 포트가 위로 향하여야 합니다 .

5 : 마른 운영을 회피하기 위해 (공기가 추진하는 것에 낍니다), 물 펌프 배출구는 추진하는 것의 상부에서 거나 수직이어야 합니다.

6 : 연결 파이프는 수직적으로 탑재되 (또는 공기를 만들기 위한 20 센티미터에) 어떤 팔꿈치도 쉽게 배출하지 않았습니다, 배수구가 90 도 보다 더 덜 사용되지 말아야 합니다
팔꿈치 .

7 : 큰 곡물 음란 액체와 해수 또는 다른 심한 오염을 액체 매질로 이용할 수 없습니다 .


■Temperature 매개 변수

매질 액 온도 : -40C 내지 +85C (+ 185' Ｆ에 대한 -40' Ｆ)
대기 온도로 일하는 것 : -40C 내지 +85C (+185' Ｆ에 대한 -40' Ｆ) 습도 ≤90%
저장 온도 : -40C 내지 +70C (+158' Ｆ에 대한 -40' Ｆ) (100 Ｃ에 상승하지만 그것이 서비스 수명을 단축시킬 것입니다)


■System 압력

-0.2 내지 2.5 바 (100C (212' Ｆ).
서비스 수명은 정격 전압과 36C (86' Ｆ) 대기 온도를 기반으로 한 20,000 시간 이상입니다.


■Voltage는 이릅니다

실행할 수 있는 범위 18V - 30V
비록 모터스가 전압과 온도의 넓은 범위에서 사용될 수 있지만, 그러나 지나치 또는 또한 저전압과 온도가 모터스의 서비스 수명에 영향을 미칠 것이지만, 펌프는 열 복사 주변을 향하고 있을 수 없습니다.

매질 액 : 정제수, 액체 혼합물 (60% 글리콜 아래에 물을 공급하 )


■ 전기적 매개 변수

연결기 모델과 상응하는 전기적 성질 (아래 보여진 것처럼)

 관심

1.대기 온도로 일하는 것 :-40C--85C, 3요소에 마감을 회피하려고 하여야 합니다
설치 동안 촉매작용, 기체 방전 배관계와 엔진이 일하는 환경 온도를 보증합니다.

2.물 펌프의 설치 위치는 펌프의 서비스 수명을 연장하기 위해, 최대한 많이 저수위에 마감되어야 합니다.

3.먼지 많은 환경에서 먼 펌프를 사용하시오 그러면 황사는 서비스 수명을 감소시키도록 해롭습니다

4.물의 순도에 유의하고 펌프의 서비스 수명을 감소시키기 위해 차단된 잼과 추진하는 것에 회피하세요


■ 성능 파라미터

■ 외형 칫수
