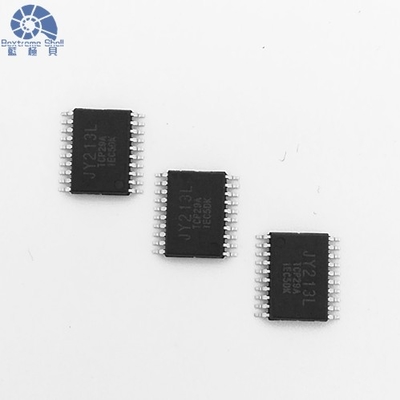

파워 모스펫과 IGBT 장치를 위한 JY213L 고속도 게이트 드라이버

파워 모스펫을 위한 JY213L 고속 게이트 드라이버와 세 독립한 다중과 IGBT 장치

기술

JY213L은 파워 모스펫과 IGBT 장치에 대해 맞춰진 고속 3 단계 게이트 운전자입니다. 이 진보적 운전자는 세 독립적 다중을 특징으로 합니다, 둘다 모든 곳에 최적 조절을 보장하면서, 쪽이 참조 사항을 달았습니다. 짜맞춘 데드 타임과 슈트 쓰루우 보호로, 어떠한 잠재적 손상도 막으면서, 그것은 하프-브리지를 보호합니다. UVLO 회로는 저임계 전압 상황 동안 오작동을 방지함으로써 믿을 수 있는 오퍼레이션을 보증합니다. 시발적 고전압 BCD 과정과 공통 모드 노이즈 상쇄한 기술을 이용할 때, 예외적 네가티브 과도 전압 허용 오차를 나타내는 동안 이 운전자들은 높은 dV/dt 소음 시나리오에서 안정을 유지합니다. 덧붙여, 칩이 낮은 정지 전류 주를 들어올 수 있게 허락하고 배터리 수명을 강화하면서, 인에이블 핀은 대기 모드를 가능하게 합니다. JY213L 고속 게이트 드라이버로 비할 바 없는 성능과 지속적 신뢰성을 경험하세요. 더 많은 세부사항이 여기를 클릭하세요 하세요.

특징

오우 통합된 90V 하프-브리지 상측 드라이버
오우 능력이 최고 3까지 단계 하프-브리지 게이트를 운전합니다
각각 높은 사이드 채널을 위한 오우 짜맞춘 브트스트랩 다이오드
오우 짜맞춘 데드 타임 보호
오우 슈트 쓰루우 보호
VCC와 VBS를 위한 전압 잠금 하에 오우
VCC와 VBS를 위한 오우 저 작동 전압 0-5.5V
적합한 오우 3.3V와 5V 입력 논리
오우는 저-대기 전류를 위해 핀 (EN)를 가능하게 합니다
오우 IO+/IO- : VCC=15V, VBS=15V에 있는 +1.2A/-2.0A
오우 짜맞춘 데드 타임 :0.5us (typ.)
오우 공통 모드 dV/dt 잡음 제거 회로
네가티브 과도 전압에 관대한 오우
더 좋은 잡음 면역성을 요구하는 오우 로우 dI/dt 게이트 드라이브
오우 -40oC 내지 125oC 동작 범위
오우 작은 발자국 패키지 :TSSOP20L/24L,173mil

애플리케이션

오우 E-BIKE / 전력 툴 3 위상 모터 운전자
오우 배터리로 움직이는 소형 / 소형 모터 제어
오우 다용도읜 인버터

회로 구성도

전형적 응용 회로

핀 형상
