| MOQ: | 1개 세트 |
| 가격: | negotiable |
| 표준 포장: | PE BAG+ 판지 |
| 배달 기간: | 5-10 일 |
| 지불 방법: | T/T, L/C, Paypal |
| 공급 능력: | 1000sets/day |
| 응용 노트 : |
| 1. 모터의 전압과 전력 파라미터가 특정한 것으로서의 드라이버 보드의 더 레인지를 초과하지 않는다는 것을 확인하세요. |
|
2. 이 드라이버 보드는 3개 단계 붓을 쓸 필요가 없는 센서리스 모터를 위해 사용되지만, 직접적으로 모든 3 단계 붓을 쓸 필요가 없는 센서리스 모터에 적합하지는 않습니다. 구동 효과가 좋시작하는 지터, 반전, 자동차 noload 사용 전류가 너무 큰 것처럼, 속도가 안정적이지 않습니다, 효율이 낮다는 것을 (그와 같,과 수 있는 하중.)로 조업을 개시하지 않으면 고객들은 최고 구동 효과를 달성하기 위해 실세에 따라 드라이버 보드의 저항과 전기 용량을 조정할 수 있습니다 (조정을 하는 방법을 위한 부착을 보세요)
|

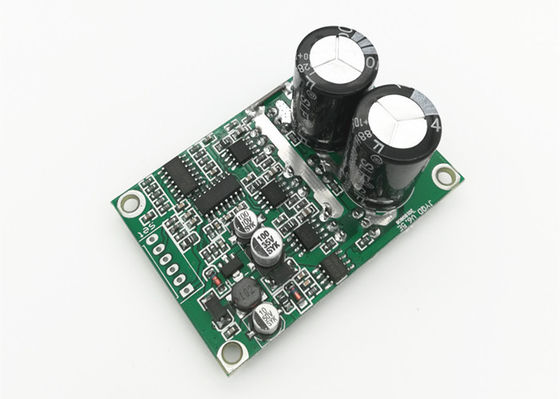

| 3. JYQD-V6.5E 드라이버 보드는 주택과 열흡수원 없이 베어 보드입니다. 100W 이하 모터의 전력, 열흡수원을 추가하기 위한 그것의 어떤 필요, 단지 보통 통풍과 잘 단열재를 보증하는데 필요한 그것 면. 100W 보다 더 모터의 동력 면, 그것은 아래와 같이 다이어그램과 같은 열흡수원을 추가하여야 합니다. |
|
4. JYQD-V6.5E 드라이버 보드가 어떤 역회전 방지 연결 보호도 갖 주목하시오 그러면 영구히 역전 극성 연결 면 그것은 드라이버 보드를 손상시킬 것입니다.
|
| 5. 드라이버 보드 위의 5V 출력 포트는 접속 외부장치를 금지합니다. 그것은 단지 속도 조정률과 역전 현상을 위한 이사회의 외부 전위차계와 스위치에 적용할 수 있습니다. |
| 6. JYQD-V6.5E 드라이버 보드 위의 신호 단자는 모터 속도 펄스 출력 신호 (푸시풀 출력) 이고 최대 출력 전류가 5mA 이하입니다. |
| Z/F---- 회전 방향 제어 포트. 5V 높은 수준을 연결시키거나 아니오 연결되고 전방향이거나, 0 Ｖ 낮은 수준을 연결시키거나 국민 총수요에 연결되고 역 방향입니다. |
| VR ----속도 제어 포트. 아날로그 전압 선형은 규정 0.1v -5V를 가속시킵니다, 입력 저항이 20K 오옴이고 국민 총수요와 연결합니달 때 입력 PWM 속도 조정률, PWM 주파수 :1-20KHZ ; 듀티 싸이클 0-100% |
| 국민 총수요---드라이브 보드 내부 제어를 위해 사용됩니다 |
| 토크---개시를 위해 토크 조절은 이 기능을 사용하기 전에 사용하고 이사회에 확실한 이전을 고정된 토크를 위한 저항기로 만듭니다 우리와 연락하고 당신이 원하면 사용하기) 전에 이 기능을 사용하세요 |
| 마 | 모터 위상 A |
| MB | 모터 위상 비 |
| MC | 자동차 위상 C |
| 국민 총수요 | DC- |
| VCC | DC + |
