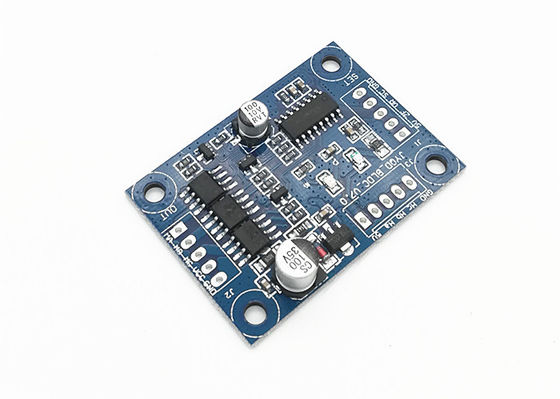

Name: 24V 홀 BLDC 드라이버 보드에 대한 회전 방향 제어 포트 12
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V7.0
Availability: InStock

MOQ:	1개 세트
가격:	협상 가능
표준 포장:	PE BAG+ 판지
배달 기간:	5-10 일
지불 방법:	T/T, L/C, Paypal
공급 능력:	1000sets/day

자세한 정보

제품 설명

자세한 정보

원래 장소

중국

브랜드 이름

JUYI

모델 번호

JYQD-V7.0

일 전압:

12-24Vdc

작동 현재:

PWM 속도 제어:

듀티 싸이클 0-100% (1-20KHZ)

속도 펄스 신호 산출:

예

에러는 이르렀습니다:

예

최대 전류:

강조하다:

12 24V BLDC 드라이버 보드

홀 블디시 드라이버 보드

홀 비엘디씨 모터 제어기들

제품 설명

홀효과 비엘디씨 모터를 위한 12V/24VDC DC,2A 사용 전류 비엘디씨 모터 운전자인 JYQD-V7.0

모형을 만드세요 :JYQD-V7.0

작동 온도 :-20-85C

동작 전압 : 12V/24V

최대 전류 :3A

연속 조작법 경향 :2A

PWM 속도 규정(1-20khz) :듀티 싸이클 0-100%

아날로그 전압 속도 조정률 :0-5V

에러는 이르렀습니다 :예

응용 프로그램 지침

1. 모터의 전압과 전력 파라미터가 특정한 것으로서의 더 레인지를 초과하지 않는다는 것을 확인하세요.

2. 120에' 홀과 홀 브러시리스 직류 전동기에 적용할 수 있게, 전혀 모든 제조사들의 홀 라인 순서는 상응하지는 않습니다, 당신이 최고 구동 효과를 달성하기 위해, 실세에 따라 홀 라인 순서 또는 모터 3상 라인 순서를 조정할 수 있습니다.

3. JYQD-V7.0은 주택 없는 드라이버 보드고 열흡수원입니다, 그것이 어떠한 열흡수원 없이 36 와트 아래에 모터를 운전할 수 있지만, 보통 통풍을 필요로 합니다.

4. 드라이브 보드 위의 5V 출력 포트는 외부 전원 장비를 연결시킨다고 금지당합니다. 그것은 적용 가능하고 외부적이 전위차계 또는 속도 조정, 교환과 허가 작동을 위한 스위치 일 뿐입니다

배선도

1. 제어 포트

5V -드라이버 위원회 내부 출력 전압, 외부 전위차계 또는 속도 조정과 반전 작동을 위한 스위치

Z/F -회전하는 방향 제어 포트. 5V 높은 수준을 연결시키거나 아니오 연결되고 전방향이거나, 0 Ｖ 낮은 수준을 연결시키거나 국민 총수요에 연결되고 역 방향입니다.

VR -속도 제어 포트. 아날로그 전압 선형은 규정 0.1v -5V를 가속시킵니다, 입력 저항이 20K 오옴이고 국민 총수요와 연결합니달 때 입력 PWM 속도 조정률, PWM 주파수 :1-20KHZ ; 듀티 싸이클 0-100%

SC-에나불라 포트 제어. 작동을 허락하기 위해 5V 또는 어떤 콘넥트도 연결시키지 않고 작동을 금지하기 위해 국민 총수요를 연결시키세요.

드라이브 보드 내부 제어를 위한 GND-우세드

2. 전력 포트

마 ----모터 위상 A

MB ---- 모터 위상 비

MC---- 자동차 위상 C

국민 총수요----DC-

VCC----DC +

3 : 홀 센서 포트

Ha--- 홀 a

Hb---홀 비

하크---홀 Ｃ

국민 총수요---국민 총수요

5V---5V 출력

4. 운전자 이사회가 모터로부터의 50개 센티미터 거리 이상을 가지고 있다면 차폐 선을 사용하시오 그러면 그렇지 않았다면 일반적 사용에 영향을 미치면서, 그것은 비정상 운전으로 이어질 수 있습니다.

5. 제어 포트 거리 : 2.54 밀리미터, 전력 포트가 다음을 능가합니다2.54 밀리미터

6. 운전자 MOSFET과 열흡수원 사이의 단열재 또는 설치 플레이트에 유의하세요.

차원 도면

24V 홀 BLDC 드라이버 보드에 대한 회전 방향 제어 포트 12 3

JYQD-V7.0 사용자 교범을 다운로드하세요

JYQD-V7.0-English.pdf
