제품 상세 정보:
|
| 일 전압: | 24VDC | 작동 현재: | 15A |
|---|---|---|---|
| PWM 속도 제어: | 예 | 아날로그 전압 속도 규칙: | 0-5V |
| 속도 펄스 신호 산출: | 예 | 애플리케이션: | 홀효과 브러시리스 직류 전동기 |
| 하이 라이트: | 비엘디씨 모터 운전자,3 위상 모터 운전자 |
||

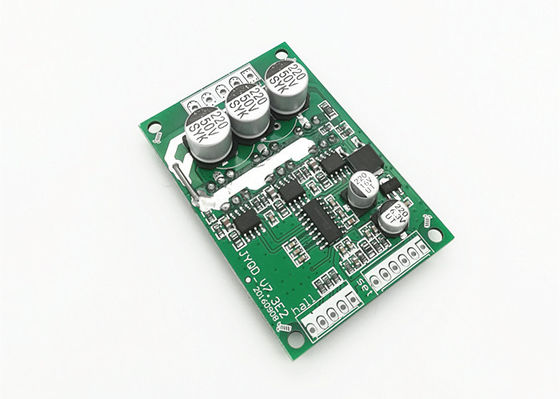

모형을 만드세요 :JYQD-V7.3E2
작동 전압(V) :24VDC
최대 전류 (A) :15A
아날로그 전압 속도 조정률 (V) :0-5V
속도 펄스 신호 출력 :예
| 5V -드라이버 위원회 내부 출력 전압, 외부 전위차계 또는 속도 조정과 반전 작동을 위한 스위치 |
| Z/F -회전하는 방향 제어 포트. 5V 높은 수준을 연결시키거나 아니오 연결되고 전방향이거나, 0 Ｖ 낮은 수준을 연결시키거나 국민 총수요에 연결되고 역 방향입니다. |
| VR -속도 제어 포트. 아날로그 전압 선형은 규정 0.1v -5V를 가속시킵니다, 입력 저항이 20K 오옴이고 국민 총수요와 연결합니달 때 입력 PWM 속도 조정률, PWM 주파수 :1-20KHZ ; 듀티 싸이클 0-100% |
| 엘은 포트 제어를 -실행. 작동을 허락하기 위해 5V 또는 어떤 콘넥트도 연결시키지 않고 작동을 금지하기 위해 국민 총수요를 연결시키세요. |
| 신호 속도 펄스 신호 출력 |
| 드라이버 보드 내부 제어를 위한 GND-우세드 |
