| MOQ: | 1개 세트 |
| 가격: | negotiable |
| 표준 포장: | PE BAG+ 판지 |
| 배달 기간: | 5-10 일 |
| 지불 방법: | T/T, L/C, Paypal |
| 공급 능력: | 1000sets/day |
| 모델 번호 | JYQD-V8.3E |
| 작동 온도. | -20-85C |
| 동작 전압 | 12V |
| 최대 전류 | 15A |
| ·PWM 속도 제어 | PWM 주파수 :1-20KHZ ; 듀티 싸이클 0-100% |
| O.V / L.V 보호 | 예 |
| 열흡수원을 추가하세요 | >100 와트 |
| 5V | 비엘디씨 모터 드라이버 보드 내부 출력 전압 |
| Ｍ | 모터 속도 펄스 신호 출력 포트, 5V 펄스 신호. |
| Z/F | 회전 방향 제어 포트. 5V 높은 수준을 연결시키거나 아니오 연결되고 전방향이거나, 0 Ｖ 낮은 수준을 연결시키거나 국민 총수요에 연결되고 역 방향입니다. |
| VR | 속도 제어 포트. 아날로그 전압 선형은 규정 0.1v -5V를 가속시킵니다, 입력 저항이 20K 오옴이고 국민 총수요와 연결합니달 때 입력 PWM 속도 조정률, PWM 주파수 :1-20KHZ ; 듀티 싸이클 0-100% |
| 국민 총수요 | 드라이브 보드 내부 제어를 위해 사용됩니다 |
| 마 | 모터 위상 A |
| MB | 모터 위상 비 |
| MC | 자동차 위상 C |
| 국민 총수요 | DC- |
| VCC | DC + |
| 1. 모터의 전압과 전력 파라미터가 특정한 것으로서의 비엘디씨 모터 드라이버 보드의 더 레인지를 초과하지 않는다는 것을 확인하세요. |
|
2. 이 비엘디씨 모터 드라이버 보드는 3개 단계 붓을 쓸 필요가 없는 센서리스 모터를 위해 사용되지만, 직접적으로 모든 3 단계 붓을 쓸 필요가 없는 센서리스 모터에 적합하지는 않습니다. 구동 효과가 좋시작하는 지터, 반전, 자동차 noload 사용 전류가 너무 큰 것처럼, 속도가 안정적이지 않습니다, 효율이 낮다는 것을 (그와 같,과 수 있는 하중.)로 조업을 개시하지 않으면 고객들은 최고 구동 효과를 달성하기 위해 실세에 따라 드라이버 보드의 저항과 전기 용량을 조정할 수 있습니다 (조정을 하는 방법을 위한 부착을 보세요)
|
|

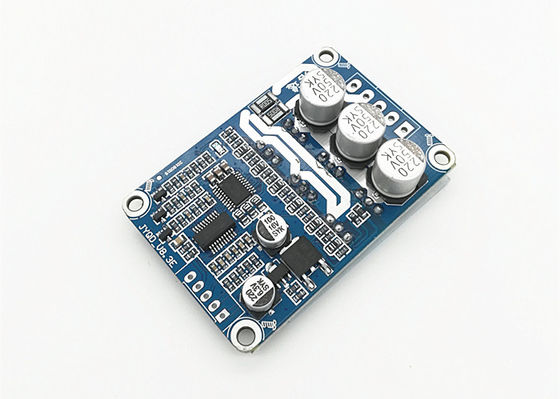

3. JYQD-V8.3E 센서리스 비엘디시 모터 드라이버 보드는 주택과 열흡수원 없이 베어 보드입니다. 60W 이하 모터의 전력 면, 그것은 열흡수원을 추가할 필요가 없습니다, 단지 보통 통풍과 잘 단열재를 보증할 필요가 있습니다. 60W 보다 더 모터의 동력 면, 그것은 아래와 같이 다이어그램과 같은 열흡수원을 추가하여야 합니다.
|
