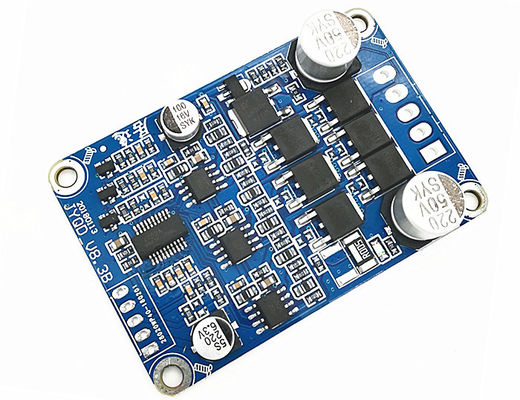

24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드

24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드
24VDC 3 Phase Brushless Sensorless Motor Driver Board
24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드 24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드 24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드 24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드 24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드 24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드

큰 이미지 :  24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드

제품 상세 정보:
원래 장소: 중국
브랜드 이름: JUYI
모델 번호: JYQD-V8.3B-24V
결제 및 배송 조건:
최소 주문 수량: 1개 세트
가격: Negotiable
포장 세부 사항: PE BAG+ 판지
배달 시간: 5-10 일
지불 조건: T/T, L/C, Paypal
공급 능력: 1000이지 세트 / 일
접촉

24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드

설명
작업 전압: 24V DC 드라이브 모터: 150W
애플리케이션: sensorless BLDC 모터 아날로그 전압 속도 규칙: 0-5V
색: 청색 작동 온도.: -20 - 85℃
하이 라이트:

센서리스 모터 드라이버 보드

,

24VDC 자동차 드라이버 보드

,

3개 단계 붓을 쓸 필요가 없는 모터 제어 장치 보드

PWM 100 ~ 20KHZ 24VDc 3상 브러시리스 센서리스 모터 드라이버 컨트롤러 회로 기판용마이크로넬 송풍기.

개요
빠른 세부 정보
원산지:
중국 장쑤성
상표명:
주이
모델 번호:
JYQD-V8.3B

포장 및 배송

판매 단위:
단품
단일 패키지 크기:
10X8X5cm
단일 총중량:
0.080kg
리드 타임:
수량(개) 1 - 1000 >1000
동부 표준시.시간(일) 15 협상 예정

제품 설명

JYQD-V8.3B는 필요한 표준 기능을 갖춘 매우 컴팩트한 크기의 BLDC 모터 드라이버 보드이며, 유리한 가격과 안정적인 성능은 산업 및 상업 응용 분야에서 경쟁력이 있습니다.

거의 8년 동안 전 세계 고객에 의해 널리 적용되었으며, 성숙하고 안정적인 디자인은 많은 응용 분야에 적합합니다.
24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드 0
모델 번호.
JYQD-V8.3B
작동 온도
-20~85℃
입력 전압
12-36VDC
최대 작동 전류
7A
PWM 속도 조절
PWM 주파수: 1K-10KHz, 0-100% 듀티 사이클
아날로그 전압 속도 조절
0-5V
24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드 1
24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드 2
24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드 3
신청 가이드라인

1: 모터의 전압 및 전력 매개변수가 지정된 범위를 초과하지 않는지 확인하십시오.

2:이 드라이버 보드는 3상 브러시리스 센서리스 모터에 사용되지만 모든 3상 브러시리스 센서리스 모터에 직접 적합하지는 않습니다.구동 효과가 좋지 않은 경우(예: 지터 시작, 역전, 모터 무부하 작동 전류가 너무 크고 속도가 안정적이지 않고 효율이 낮고 부하로 시동할 수 없습니다.) 고객이 조정할 수 있습니다. 최상의 구동 효과를 얻기 위해 실제 상황에 따른 드라이버 보드의 저항 및 커패시턴스 (안내는 당사에 문의)

  •

삼: JYQD-V8.3B는 하우징과 방열판이 없는 드라이버 보드로 방열판 없이 BLDC 모터를 100W 미만으로 구동할 수 있지만 일반적인 환기가 필요합니다.
4: 드라이버 보드의 "5V" 핀은 외부 전원 장비와 연결하는 것이 금지되어 있습니다. 외부 전위차계 또는 속도 조정, 반전 및 신호 전환 작업을 위한 스위치에만 적합합니다.

5: JYQD-V8.3B 드라이버 보드에는 역방향 연결 방지 기능이 없으므로 역 극성 연결의 경우 드라이버 보드가 영구적으로 손상됩니다.


24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드 4
24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드 5
배선 설명

1. 반대올 포트

5V — 드라이버 보드 내부 출력 전압, 외부 전위차계 또는 속도 조정 및 역전 작동용 스위치
Z/F —회전 방향 제어 포트."5V" 하이 레벨을 연결하면 순방향이고 GND에 연결하면 역방향입니다.
VR- 속도 제어 포트.아날로그 전압 선형 속도 조절 0.1V -5V, 입력 저항은 20K Ohm, 연결PWM 속도 조절을 입력할 때 GND, PWM 주파수: 1K-10KHz;듀티 사이클 0-100%
미디엄—속도 펄스 신호 출력
접지- 드라이버 보드 내부 제어에 사용

2. 전원 포트
엄마 ---- 모터 단계 A
메가바이트 ---- 모터 상 B
MC---- 모터 위상 C


접지----DC-

VCC----DC +


3: 비고
1.드라이버 보드가 모터에서 50cm 이상 떨어져 있는 경우 차폐 와이어를 사용하십시오. 그렇지 않으면정상적인 사용에 영향을 미치는 정상적인 운전.
2. 제어 포트 거리: 2.54mm, 전원 포트 거리: 3.96mm
삼. 드라이버 MOSFET과 히트싱크 또는 설치 플레이트 사이의 절연에 주의하십시오.


전체 치수

보드 크기 귀하의 요청에 맞게 사용자 정의할 수 있습니다.
24VDC 3 단계 붓을 쓸 필요가 없는 센서리스 모터 드라이버 보드 6


기술 지원이 필요한 경우 당사에 문의하십시오.

OEM, ODM 서비스를 사용할 수 있습니다!
