| MOQ: | 5세트 |
| 가격: | negotiable |
| 표준 포장: | 표준 포장 |
| 배달 기간: | 5-25일 |
| 지불 방법: | T/T,L/C |
| 공급 능력: | 300세트/일 |

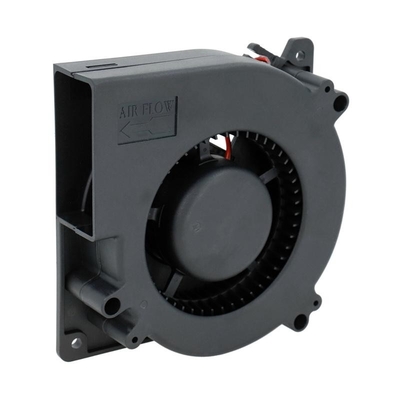

쪼개지는 송풍기 임펠러 225-86 Dc 팬 모터 BLDC 원심 팬
.
1: 무브러시 DC 공기 송풍기 특징:
1: 긴 수명과 낮은 소음을 제공하는 고속, 특수 고속 볼 베어링(NMB)
2: 콤팩트한 사이즈 설계로 고압 및 기류 출력
3: 브러시 모터 송풍기보다 훨씬 효율적인 고효율
4: 높은 신뢰성, 전문화된 관제사는 일을 더 믿을 수 있게 합니다
5: 높은 지능, PWM 속도 조절, 포지티브 반전, PG 신호 피드백, 지능형 제어
2:
|
재료
|
PA66으로 만든 임펠러
|
|
베어링
|
볼 베어링
|
|
속도 제어
|
제어 입력 0-5/10V 또는 PWM
|
|
근무 온도.
|
-40~ +60°C
|
|
절연 등급
|
비
|
|
보호 등급
|
IP55
|
|
승인
|
CCC, CE
|
3: 제품 매개변수
| 모델 | OWB9290-24 | OWB9290-48 |
| 정격 전압 | 24VDC | 48VDC |
| 정격 전류(개방) | 7A | 3.9A |
| 기류(오픈) | 33M삼/시간 | 3500만삼/시간 |
| 모터 속도(오픈) | 22000RPM | 24000RPM |
| 정격 전류(폐쇄) | 3.4A | 2.2A |
| 공기압(닫힘) | 10.5kPa | 12kPa |
| 모터 속도(닫힘) | 25800RPM | 27300RPM |
| 모터 폴 | 4 | 4 |
| 위상 저항 | 0.82옴 | 1.53옴 |
| 소음 | 80dBA | 80dBA |
| 볼 베어링 | NMB 고속 볼 베어링 | |
| 구동 모터 | 3상 브러시리스 DC 모터 | |
| 홀 센서 각도 | 120° | |
| RPM-펄스 | 1Hz=30rpm | |
| 감기 유형 | 델타 | |
| 권선 내전압 | 500VDC (1분) | |
| 절연 등급 | 클래스 F | |
| 송풍기 무게 | 490g | |
| IP 등급 | IP54 | |
| 작동 온도 | -20℃~ 50℃ | |
| 수명(40℃ 이하) | 10000시간 | |
OWB9290 시리즈 브러시리스 DC 에어 부는 사람
4: 제품 성능
OWB9290 브러시리스 DC 송풍기 정류 기간
OWB9290 브러시리스 DC 송풍기 성능 곡선
5: 전체 치수
6: 배선도
| 핀 4 | 빨간색 | +5V |
| 핀 5 | 보라 | 홀 A |
| 핀 6 | 녹색 | 홀 B |
| 핀 7 | 회색 | 홀 C |
| 핀 8 | 검은색 | GND |
| 핀 1 | 노란색 | 모터 위상 A |
| 핀 2 | 푸른 | 모터 위상 B |
| 핀 3 | 하얀색 | 모터 위상 C |
7:주의
1: 최대 기압에서 작동하지 마십시오. 최대 기압에서 기류가 너무 작아서 사용하기에 안전하지 않습니다.
2: 흡입구에 필터 부착물을 추가하면 송풍기 베어링 수명이 길어집니다.
3: 올바른 회전 방향은 CCW입니다.
4: 고열, 고습도, 높은 자기장에 있는 송풍기를 사용하지 마십시오
5: 송풍기에 적합한 전원 공급 장치를 사용하십시오.
6: suitbale 운전사/관제사 모형을 위해 저희에게 연락하십시오.
|
|
