| MOQ: | 5세트 |
| 가격: | negotiable |
| 표준 포장: | 표준 포장 |
| 배달 기간: | 5-25일 |
| 지불 방법: | T/T,L/C |
| 공급 능력: | 300세트/일 |

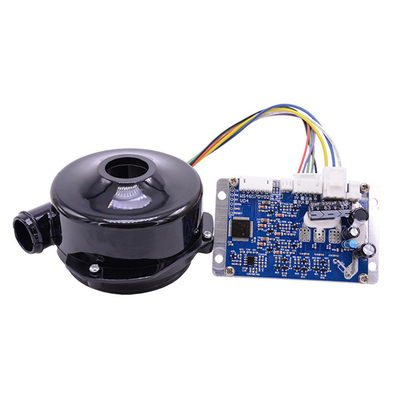

1: 무브러시 DC 공기 송풍기 특징:
1. 방수 수준: IPX5~IP67, 팬은 습한 환경, 실외 또는 방수 보호 기능이 있는 수중에서 작동할 수 있습니다.
2. 전선 선도: 2선(적색 전선: 포지티브, 블랙 와이어: 네거티브)
3선(적색:양성, 흑색:음성, 황색: PWM)
4선(적색:양성, 흑색:음성, 황색:PWM, 백색:FG)
3. 추가 기능: 자동 재시작, 온도 제어 속도, 속도 감지, 정지 경보, 방수 등
4. 우리는 연결관 없는 과태 220mm 철사 길이를, 당신의 요구로 주문을 받아서 만들어질 수 있었습니다.확인을 위해 커넥터 사진과 전선 등급만 있으면 됩니다.
2: 무브러시 DC 공기 송풍기 신청:
1: 버퍼 에어쿠션
2: 지능형 변기
3: 전기 드라이브 가래 흡입기
4: 중앙 환기 시스템
5: 공기청정기
6: 핸드 드라이어
7: 기포 기계
8: 환기 장치
9: 청소기
10: 호흡기
11: 에어펌프
12: 냉각 장비
3: 제품 매개변수
| 모델 | OWB9250-240 | OWB9250-220 |
| 정격 전압 | 24VDC | 24VDC |
| 정격 전류(개방) | 6.5A | 5A |
| 기류(오픈) | 42M삼/시간 | 37M삼/시간 |
| 모터 속도(오픈) | 24000RPM | 22000RPM |
| 정격 전류(폐쇄) | 2.3A | 2.2A |
| 공기압(닫힘) | 8kPa | 6.8kPa |
| 모터 속도(닫힘) | 28500RPM | 26500RPM |
| 모터 폴 | 4 | 4 |
| 위상 저항 | 0.62옴 | 0.66옴 |
| 소음 | 80dBA | 80dBA |
| 볼 베어링 | NMB 고속 볼 베어링 | |
| 구동 모터 | 3상 브러시리스 DC 모터 | |
| 홀 센서 각도 | 120° | |
| RPM-펄스 | 1Hz=30rpm | |
| 감기 유형 | 델타 | |
| 권선 내전압 | 500VDC (1분) | |
| 절연 등급 | 클래스 F | |
| 송풍기 무게 | 400g | |
| IP 등급 | IP54 | |
| 작동 온도 | -20℃~ 50℃ | |
| 수명(40℃ 이하) | 10000시간 | |
4: 제품 성능
OWB925024VDC무브러시송풍기 정류 기간
OWB9250 브러시리스 DC 송풍기 성능 곡선
5: 전체 치수
6: 배선도
| 핀 4 | 빨간색 | +5V |
| 핀 5 | 보라 | 홀 A |
| 핀 6 | 녹색 | 홀 B |
| 핀 7 | 회색 | 홀 C |
| 핀 8 | 검은색 | GND |
| 핀 1 | 노란색 | 모터 위상 A |
| 핀 2 | 푸른 | 모터 위상 B |
| 핀 3 | 하얀색 | 모터 위상 C |
7:주의
1: 최대 기압에서 작동하지 마십시오. 최대 기압에서 기류가 너무 작아서 사용하기에 안전하지 않습니다.
2: 흡입구에 필터 부착물을 추가하면 송풍기 베어링 수명이 길어집니다.
3: 올바른 회전 방향은 CCW입니다.
4: 고열, 고습도, 높은 자기장에 있는 송풍기를 사용하지 마십시오
5: 송풍기에 적합한 전원 공급 장치를 사용하십시오.
|
|
