| MOQ: | 1개 세트 |
| 가격: | negotiable |
| 표준 포장: | 체육 가방 + 판지 |
| 배달 기간: | 5-10 일 |
| 지불 방법: | L/C (신용장), 전신환, 페이팔 |
| 공급 능력: | 일 당 1000개 세트 |
| 모델 번호 | JYQD-V6.5E |
| 작동 온도 | -20°85°C |
| 작동 전압 | 36V~72V |
| 최대 전류 | 16A |
| 컨트.작업 전류 | 15A |
| PWM 속도 조절기 | PWM 주파수:1-20KHZ, 작업 주기는 0-100% |
| 아날로그 전압 속도 조절 | 0~5V |
| 자외선 보호 | 네 |
| 속도 펄스 신호 출력 | 네 |
1.모터의 전압 및 전력 매개 변수가 지정된 드라이버 보드의 범위를 초과하지 않는지 확인합니다.

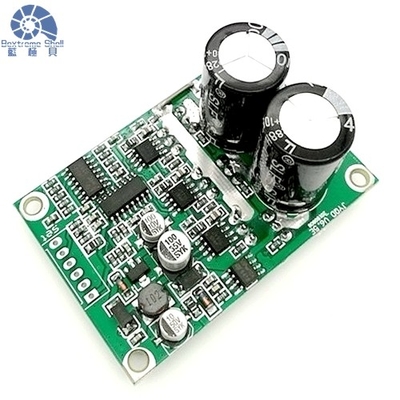

2.JYQD-V6.5E 드라이버 보드는 가구와 히트 싱크없이 맨 보드입니다. 모터의 전력이 60W 이하라면 히트 싱크를 추가 할 필요가 없습니다.그것은 단지 정상적인 환기를 보장하고 잘 단열해야합니다. 모터의 전력이 100W 이상이라면, 아래 그림과 같은 히트 싱크를 추가해야합니다.
3드라이버 보드에 있는 5V 출력 포트는 외부 장치를 연결하는 것을 금지합니다. 그것은 속도 조절과 역행을 위해 보드의 외부 전력계와 스위치에만 적용됩니다.
4이 드라이버 보드는3단계 브러시리스 센서리스 모터가동 효과가 좋지 않은 경우 (시작 jitter, 역전, 모터 노로드 작업 전류가 너무 커,속도는 안정적이지 않습니다., 효율이 낮고 부하로 시작 할 수 없습니다.) 고객은 최고의 운전 효과를 얻기 위해 실제 상황에 따라 드라이버 보드의 저항과 용량을 조정할 수 있습니다.
5JYQD-V6.5E 드라이버 보드는 역접속 보호 장치가 없으므로 역극 연결이 발생하면 드라이버 보드를 영구적으로 손상시킬 수 있습니다.
6JYQD-V6.5E 드라이버 보드 상에 있는 신호 단말기는 모터 속도 펄스 출력 신호 (추동-당력 출력) 이며 최대 출력 전류는 5mA 미만입니다.
MA----모터 단계 A
MB---- 운동 단계 B
MC---- 운동 단계 C
GNDDC...
VCC---- DC +
5V----- 드라이버 보드 내부 출력 전압
신호 ---- 모터 속도 펄스 신호 출력 포트, 5V 펄스 신호
Z/F- - 회전 방향 제어 포트. 연결 5V 높은 수준 또는 연결하지 않습니다 전방 방향, 연결 0 V 낮은 수준 또는 GND에 연결 역방향입니다.
VR속도 제어 포트. 아날로그 전압 선형 속도 조절 0.1v -5V, 입력 저항은 20K 오엄입니다, 입력 PWM 속도 조절 때 GND와 연결, PWM 주파수:1-20KHZ; 작업 사이클 0-100%
GND√ 드라이브 보드 내부 제어용
토크이 기능을 사용하기 전에 보드에서 고정 토크에 대한 저항을 제거하십시오 (이 기능을 사용하기 전에이 기능을 사용하려면 저희에게 연락하십시오)
3운전자 보드가 모터에서 50cm 이상 떨어져있는 경우 보호 된 전선을 사용하십시오. 그렇지 않으면 정상적인 사용에 영향을 미치는 비정상적인 운전으로 이어질 수 있습니다.
4제어장치 거리: 2.54mm, 전원장치 거리:3.96mm
5운전자 MOSFET 및 히트 싱크 또는 설치판 사이의 단열에주의를 기울여
,
1질문: 샘플 주문을 할 수 있나요?
예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 혼합된 샘플은 허용됩니다.
2- 시간이 좀 더 걸릴까?
일반적으로 지불 후 30 일입니다.
3기술 지원을 해주세요?
네. 우리 회사는 강력한 연구개발 능력을 가지고 있습니다. 필요한 경우 기술 지원을 제공할 수 있습니다.
4어떻게 보내죠?
우리는 DHL 또는 UPS 또는 FEDEX 등에 따라 당신에게 물건을 배송합니다
5이 제품이 나에게 적합한지 어떻게 알 수 있을까요?
Frist, 당신은 우리에게 제품에 대한 더 자세한 정보를 제공해야합니다. 우리는 당신의 사양의 요구 사항에 따라 당신에게 항목을 추천 할 것입니다. 당신이 확인 한 후,샘플을 준비해 드릴게요. 또한 우리는 당신의 제품 사용에 따라 몇 가지 좋은 선전을 제공합니다.
비디오
비디오
비디오
비디오
비디오
비디오
비디오
비디오
|
|
