| MOQ: | 1개 세트 |
| 가격: | negotiable |
| 표준 포장: | 체육 가방 + 판지 |
| 배달 기간: | 5-10 일 |
| 지불 방법: | L/C (신용장), 전신환, 페이팔 |
| 공급 능력: | 일 당 1000개 세트 |
| 모델 번호 | JYQD-V6.7 |
| 작동 온도 | -20-85℃ |
| 작동 전압 | 12V24V |
| 최대 전류 | 3A |
| 계속 작동 전류 | 2A |
| PWM 속도 제어 | PWM 주파수: 1-20KHZ;듀티 사이클 0-100% |
| 아날로그 전압 속도 조절 | 0-5V |
| OV / LV 보호 | 예 |
| 속도 펄스 신호 출력 | 예 |
엄마----모터 위상 A
MB---- 모터 위상 B
엠씨---- 모터 위상 C
GND----DC-
VCC----DC +
5V-----드라이버 보드 내부 출력 전압
SC---- 모터 속도 펄스 신호 출력 포트, 5V 펄스 신호.
Z/F---- 회전 방향 제어 포트."5V" 하이 레벨을 연결하거나 연결하지 않는 것은 정방향, 0V 로우 레벨을 연결하거나 GND에 연결하는 것은 역방향입니다.
VR----속도 제어 포트.아날로그 전압 선형 속도 조절 0.1v -5V, 입력 PWM 속도 조절 시 GND와 연결, PWM 주파수: 1-20KHZ;듀티 사이클 0-100%
GND—드라이브 보드 내부 제어에 사용
3.드라이버 보드가 모터에서 50cm 이상 떨어져 있으면 실드 와이어를 사용하십시오. 그렇지 않으면 정상적인 사용에 영향을 미치는 비정상적인 운전이 발생할 수 있습니다.
4. 제어 포트 거리: 2.54mm, 전원 포트 거리: 2.54mm
5. 드라이버 MOSFET과 방열판 또는 설치 플레이트 사이의 절연에 주의하십시오.
1. 모터의 전압 및 전력 매개변수가 지정된 드라이버 보드의 범위를 초과하지 않는지 확인하십시오.

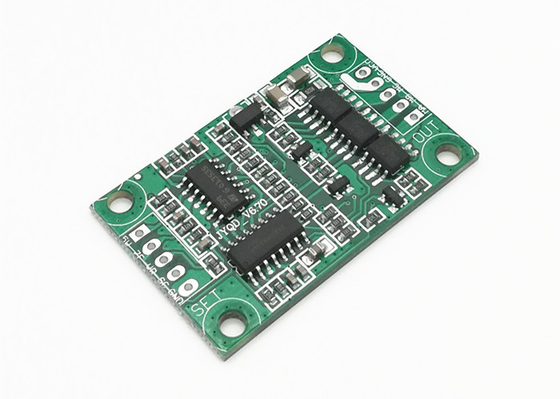

2.JYQD-V6.7 드라이버 보드는 하우징과 방열판이 없는 베어 보드입니다.모터의 전력이 36W 미만인 경우 방열판을 추가할 필요가 없으며 정상적인 환기와 단열을 보장하기만 하면 됩니다.
3. 드라이버 보드의 5V 출력 포트는 외부 장치 연결을 금지합니다.속도 조절 및 반전을 위해 보드의 외부 전위차계 및 스위치에만 적용할 수 있습니다.
4. 이 드라이버 보드는3상 브러시리스 센서리스 모터그러나 모든 3상 브러시리스 센서리스 모터에 직접 적합하지는 않습니다.구동 효과가 좋지 않은 경우(예: 시동 지터, 역회전, 모터 무부하 작동 전류가 너무 크고, 속도가 안정적이지 않고, 효율이 낮고, 부하로 시동할 수 없음) 고객이 조정할 수 있습니다. 최상의 구동 효과를 달성하기 위해 실제 상황에 따라 드라이버 보드의 저항 및 커패시턴스(조정 방법은 첨부 파일 참조)
5. JYQD-V6.7 드라이버 보드에는 역방향 연결 보호 기능이 없으므로 극성 연결이 반전되면 드라이버 보드가 영구적으로 손상됩니다.
6. JYQD-V6.7 드라이버 보드의 "SC" 단자는 모터 속도 펄스 출력 신호(푸시-풀 출력)이며 최대 출력 전류는 5mA 미만입니다.
