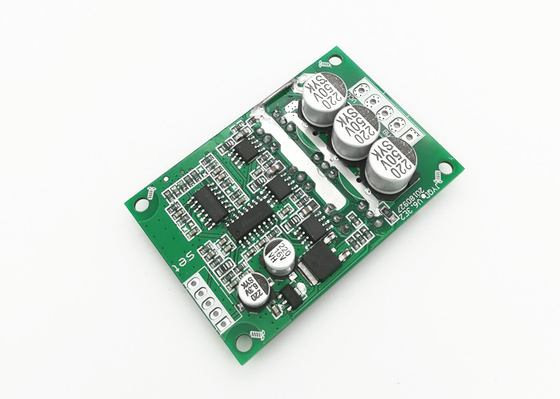

동력 공구를 위한 24V 입력 500W DC 브러시리스 모터 드라이버 보드

DC 브러시리스 모터 드라이버 보드, 12V-36V 입력 Voltage,0-100% 속도 제어범위

또한 BLDC 드라이버 보드로 알려진 JYQD-V6.3E2 DC 브러시리스 모터 드라이버 보드가 63mm*42.5mm*17mm의 사이즈와 직류 브러쉬리스 모터 드라이버 보드입니다. 그것은 ±0.5%의 인상적 속도 조정률 정확도와 1:100의 속도 조절 범위와 0-100%의 속도 제어범위를 특징으로 합니다. 이사회는 다양한 응용 프로그램을 위한 DC 브러시리스 모터를 제어하기 위한 믿을 만하고 효율적 방법을 제공합니다.

특징 :

• DC 브러시리스 모터 드라이버 보드
• 직류 브러쉬리스 모터 드라이버 보드
• 직류 전동기 붓을 쓸 필요가 없는 드라이버 보드
• 속도 제어 모드 : PWM / 전압
• PWM 주파수 : 1-20KHz
• 분류하세요 : 63mm*42.5mm*17mm
• 속도 조정률 정확도 : ±0.5%
• 속도 제어 범위 : 0-100%

애플리케이션 :

JUYI JYQD-V6.3E2 브러시리스 직류 드라이버 보드는 직류 브러쉬리스 모터 드라이버 보드 어플리케이션을 위한 완전한 해결책입니다. 그것은 0-100%의 PWM 듀티 싸이클, ±0.5%의 속도 제어 정확도, -20C~+85C의 작동 온도 범위와 0-100%의 속도 제어범위와 PWM / 전압 속도 제어 모드를 특징으로 합니다. 중국에서 제조되고, 그것을 산업적이고 상업적 응용 분야에 이상적이게 하면서, 이 브러시리스 직류 드라이버 보드는 우수한 안정성과 신뢰성을 제공합니다.

JUYI JYQD-V6.3E2 브러시리스 직류 드라이버 보드는 믿을 만하고 정확한 속도 제어에 대한 필요성이 최고인 로봇과 산업 자동화와 제조업과 같은 적용을 위해 완벽합니다. 그것이 또한 HVAC 시스템, 펌프, 승강기와 같은 적용에 적합하고 의학 장비, 그 곳에서 고속도 제어 정밀도는 요구됩니다. 브러시리스 직류 드라이버 보드는 또한 조명과 같은 적용과 속도와 토크 제어가 요구되는 전기 시스템의 용도에 이상적입니다.

그것이 우수한 안정성과 신뢰성을 제공한 것처럼 JUYI JYQD-V6.3E2 브러시리스 직류 드라이버 보드는 직류 브러쉬리스 모터 드라이버 보드 어플리케이션을 위한 이상적 선택입니다. 그것은 또한 PWM / 전압 속도 제어 모드, 0-100%의 PWM 듀티 싸이클, ±0.5%의 속도 제어 정확도, -20C~+85C의 작동 온도 범위와 0-100%의 속도 제어범위를 포함하여 다양한 특징을 제공합니다.

기술적인 매개 변수 :

차원 도면

짜기 다이어그램

1. 전력 포트

마 ----모터 위상 A

MB ---- 모터 위상 비

MC---- 자동차 위상 C

국민 총수요----DC-

VCC----DC +

2. 제어 포트

Z/F---- 회전 방향 제어 포트. 5V 높은 수준을 연결시키거나 아니오 연결되고 전방향이거나, 0 Ｖ 낮은 수준을 연결시키거나 국민 총수요에 연결되고 역 방향입니다.

VR ----속도 제어 포트. 아날로그 전압 선형은 규정 0.1v -5V를 가속시킵니다, 입력 저항이 20K 오옴이고 국민 총수요와 연결합니달 때 입력 PWM 속도 조정률, PWM 주파수 :1-20KHZ ; 듀티 싸이클 0-100%

드라이브 보드 내부 제어를 위한 GND-우세드

5V -----드라이버 보드 내부 출력 전압

신호 ---- 모터 속도 펄스 신호 출력 포트, 5V 펄스 신호.

3. 운전자 이사회가 모터로부터의 50개 센티미터 거리 이상을 가지고 있다면 차폐 선을 사용하시오 그러면 그렇지 않았다면 일반적 사용에 영향을 미치면서, 그것은 비정상 운전으로 이어질 수 있습니다.

4. 제어 포트 거리 : 2.54 밀리미터, 전력 포트가 다음을 능가합니다3.96 밀리미터

5. 운전자 MOSFET과 열흡수원 사이의 단열재 또는 설치 플레이트에 유의하세요.

지원과 서비스 :

우리의 기술지원반은 어떠한 설치 또는 당신이 가지고 있을 수 있는 유지 관련 질문으로 당신을 도울 수 있습니다. 우리는 당신이 BLDC 드라이버 보드를 설치하고, 구성하고 사용할 수 있도록 도와 주기 위해 단계적 지시를 제공합니다. 우리가 또한 기술적 문서 작성의 데이터베이스를 가지고 있다고, 당신을 돕기 위한 지침서는 제품을 이해하고 사용합니다.

우리의 BLDC 드라이버 보드에 관한 어떠한 문제 또는 문의를 위해 기술 지원과 서비스는 미안하지만, 우리와 연락하여 줍니다.
