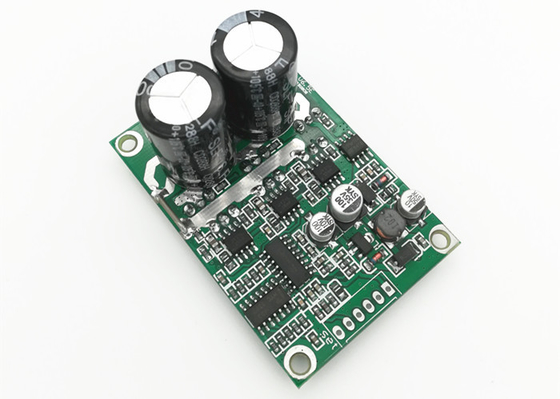

PWM 주파수 속도 조절 기능이 있는 700W DC 브러시리스 모터 드라이버 보드

PWM 주파수 1-20KHz 및 작동 온도 -20℃~+85℃의 DC 브러시리스 모터 드라이버 보드

제품 설명:

DC 브러시리스 드라이버 보드라고도 하는 직류 브러시리스 드라이버 보드는 DC 브러시리스 모터를 제어하기 위해 특별히 설계된 고급 모터 드라이버입니다.±0.5%의 뛰어난 속도 조절 정확도를 가진 고성능, 고효율 BLDC Driver Board입니다.36V에서 최대 72V DC의 광범위한 입력 전압 범위와 완벽하게 호환되며 최대 16A의 최대 전류를 지원할 수 있습니다.보드는 크기가 작고(63mm*42.5mm*33mm) 속도 제어 범위는 0-100%입니다.DC 브러시리스 모터의 안정적이고 원활한 작동을 위해 설계되었습니다.

특징:

• 상품명:브러시리스 DC 드라이버 보드
• 입력 전압:36V-72V DC
• PWM 듀티 사이클:0~100%
• 작동 온도:-20℃~+85℃
• 색상:녹색
• 크기:63mm*42.5mm*33mm
• 상품 유형:DC 브러시리스 모터 드라이버 보드
• 제품 모형:BLDC 드라이버 보드

배선도:

1. 제어 포트

1. 5V ----- 드라이버 보드 내부 출력 전압
2. 신호 ---- 모터 속도 펄스 신호 출력 포트, 5V 펄스 신호.
3. Z/F---- 회전 방향 제어 포트."5V" 하이 레벨을 연결하거나 연결하지 않는 것은 정방향, 0V 로우 레벨을 연결하거나 GND에 연결하는 것은 역방향입니다.
4. VR ----속도 제어 포트.아날로그 전압 선형 속도 조절 0.1v -5V, 입력 저항은 20K 옴, 입력 PWM 속도 조절 시 GND와 연결, PWM 주파수: 1-20KHZ;듀티 사이클 0-100%
5. GND - 드라이브 보드 내부 제어에 사용
6. Torque - Torque 조정용으로 사용하기 위해서는 이 기능을 사용하기 전에 반드시 보드의 고정 Torque용 저항을 제거해야 합니다.

2. 전원 포트

MA ----모터 A상 MB ---- 모터 B상 MC---- 모터 C상 GND----DC-

VCC----직류 +

3.드라이버 보드가 모터에서 50cm 이상 떨어져 있으면 실드 와이어를 사용하십시오. 그렇지 않으면 정상적인 사용에 영향을 미치는 비정상적인 운전이 발생할 수 있습니다.

4. 제어 포트 거리: 2.54mm, 전원 포트 거리: 3.96mm

5. 드라이버 MOSFET과 방열판 또는 설치 플레이트 사이의 절연에 주의하십시오.

치수 도면:

신청:

JUYI JYQD-V6.5E DC 브러시리스 모터 드라이버 보드는 DC 브러시리스 모터의 정확한 속도 조절을 위한 완벽한 솔루션입니다.이 DC 브러시리스 드라이버 보드는 ±0.5%의 속도 조절 정확도로 높은 정확도를 보장하도록 신중하게 설계되었으며 36V-72V의 넓은 작동 전압과 16A의 최대 전류를 제공합니다.63mm*42.5mm*33mm 크기의 이 DC 모터 브러시리스 드라이버 보드는 작고 콤팩트하여 다양한 응용 분야에 적합합니다.JYQD-V6.5E는 또한 -20℃~+85℃의 넓은 작동 온도 범위를 제공하여 다양한 환경에서 안정적인 성능을 제공합니다.

기술적인 매개변수:

맞춤화:

자주하는 질문:

A: BLDC 드라이버 보드의 브랜드 이름은 JUYI입니다.

A: BLDC 드라이버 보드의 모델 번호는 JYQD-V6.5E입니다.

A: BLDC 드라이버 보드는 중국에서 생산됩니다.

A: BLDC 드라이버 보드는 워터 펌프, 산업 자동화와 같은 다양한 산업 응용 분야에 적합합니다.
