| MOQ: | 5 PC |
| 배달 기간: | 5-10days |
| 지불 방법: | L/C (신용장), 전신환 |
| 공급 능력: | 하루당 1000PCS |

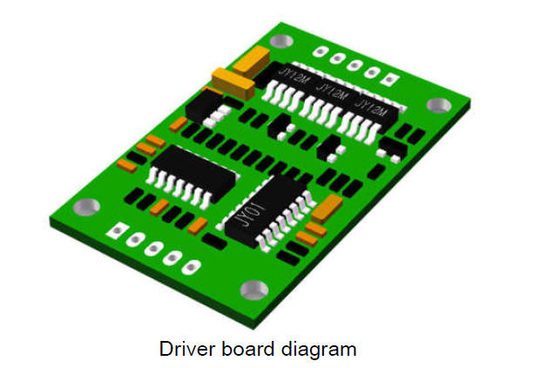

JYQD-V6.7 DC 브러시리스 드라이버 보드는 직류 애플리케이션용으로 설계된 강력하고 다양한 브러시리스 DC 드라이버 보드입니다.최대 3A의 전류를 제공하고 12V 및 24V DC 입력 전압 모두에서 작동할 수 있습니다.아날로그 전압 속도 조절 기능이 있어 사용자가 브러시리스 DC 모터의 속도를 조절할 수 있습니다.이 브러시리스 DC 드라이버 보드는 로봇 공학, 자동화 기계 등과 같은 다양한 애플리케이션에 이상적입니다.
| 매개변수 | 값 |
|---|---|
| 제품 모델 | JYQD-V6.7 |
| 최대 전류 | 3A |
| 크기 | 45mm*28mm*5mm |
| 입력 전압 | 12V/24V DC |
| 속도 조절 정확도 | ±0.5% |
| 속도 펄스 신호 출력 | 예 |
| 속도 제어 모드 | PWM/전압 |
| PWM 주파수 | 1-20KHz |
| PWM 듀티 사이클 | 0~100% |
| 속도 제어 범위 | 0~100% |
5V ----- 드라이버 보드 내부 출력 전압
SC ---- 모터 속도 펄스 신호 출력 포트, 5V 펄스 신호.
Z/F---- 회전 방향 제어 포트."5V" 하이 레벨을 연결하거나 연결하지 않는 것은 정방향, 0V 로우 레벨을 연결하거나 GND에 연결하는 것은 역방향입니다.
VR ----속도 제어 포트.아날로그 전압 선형 속도 조절 0.1v -5V, 입력 저항은 20K 옴, 입력 PWM 속도 조절 시 GND와 연결, PWM 주파수: 1-20KHZ;듀티 사이클 0-100%
GND - 드라이브 보드 내부 제어에 사용
MA ---- 모터 위상 A
MB ---- 모터 위상 B
MC---- 모터 위상 C
GND----직류-
VCC----직류 +
그만큼JUYI JYQD-V6.7 브러시리스 DC 드라이버 보드다양한 애플리케이션을 위해 설계된 신뢰할 수 있고 다재다능한 DC 브러시리스 모터 드라이버 보드입니다.속도 펄스 신호 출력, ±0.5%의 속도 조절 정확도, 0~100%의 PWM 듀티 사이클 및 아날로그 전압 속도 조절 기능을 갖추고 있습니다.이 직류 브러시리스 모터 드라이버 보드는 로봇 공학, 가전 제품, 산업 자동화 및 기타 모터 구동 장비와 같은 애플리케이션에 이상적입니다.내구성이 뛰어나고 뛰어난 제어 기능으로 뛰어난 성능을 제공합니다.JUYI JYQD-V6.7 브러시리스 DC 드라이버 보드는 향상된 사용자 경험과 향상된 모터 제어를 제공합니다.
DC 브러시리스 드라이버 보드 또는 직류 브러시리스 드라이버 보드라고도 하는 이 DC 모터 브러시리스 드라이버 보드는 JUYI에서 설계 및 제조합니다.모델 번호는 JYQD-V6.7이며 녹색으로 도색되어 있습니다.작동 온도 범위는 -20℃~+85℃이고 최대 전류는 3A입니다.또한 속도 펄스 신호를 출력할 수 있으며 12V 또는 24V DC에서 작동합니다. 맞춤형 서비스 및 기술 지원을 제공합니다.
ㅏ:이 BLDC 드라이버 보드는 로봇 공학, 산업 자동화 및 의료 시스템과 같은 다양한 애플리케이션에 사용할 수 있습니다.
