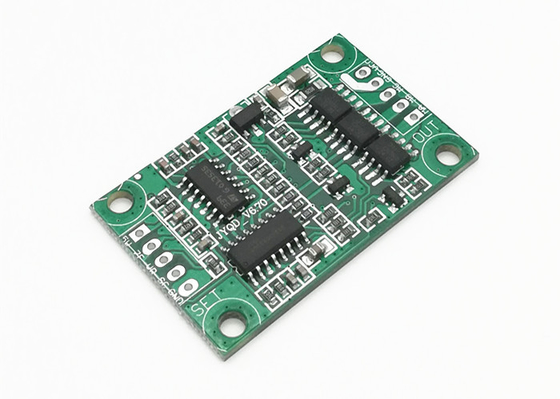

속도 조절이 가능한 12V/24V DC BLDC 드라이버 보드 PWM 주파수 1-20KHz

PWM 주파수 1-20KHz 아날로그 전압 속도 조절 기능이 있는 12V/24V DC BLDC 드라이버 보드

제품 설명:

우리의DC 브러시리스 드라이버 보드, 또한 ~으로 알려진직류 브러시리스 드라이버 보드또는DC 모터 브러시리스 드라이버 보드, 고성능 BLDC(Brushless DC Motor) 드라이버 보드입니다.DC 브러시리스 모터 애플리케이션에 탁월한 성능과 신뢰성을 제공하도록 설계되었습니다.이 보드는 -20℃~+85℃의 작동 온도 범위, PWM/전압 속도 제어 모드, 0~100%의 속도 제어 범위, 녹색 등 다양한 기능을 갖추고 있습니다.이 보드는 DC 브러시리스 모터의 정밀한 제어와 안정적인 작동이 필요한 모든 애플리케이션에 탁월한 선택입니다.

특징:

• 상품명:BLDC 드라이버 보드
• PWM 주파수:1-20KHz
• 속도 펄스 신호 출력:예
• 작동 전압:12V/24V DC
• 최대 전류:3A
• 제품 모델:JYQD-V6.7
• 전문화:DC 브러시리스 드라이버 보드, DC 모터 브러시리스 드라이버 보드

기술적인 매개변수:

신청:

JUYI JYQD-V6.7 직류 브러시리스 드라이버 보드는 브러시리스 DC 모터의 속도와 방향을 제어하도록 설계된 안정적이고 강력한 DC 드라이버 보드입니다.PWM 및 전압의 속도 제어 모드, 12V/24V DC의 입력 전압, 속도 펄스 신호 출력 및 12V/24V DC의 작동 전압이 특징입니다.로봇 공학, 자동화 및 산업 자동화와 같이 모터의 속도와 방향을 정밀하게 제어해야 하는 애플리케이션에 이상적입니다.

이 BLDC 구동기 보드는 로봇 팔, 선형 액추에이터, 3D 프린터 및 자동화된 생산 라인을 포함한 광범위한 응용 분야에 매우 적합합니다.매우 효율적으로 설계되어 모터의 속도와 방향을 부드럽고 정밀하게 제어할 수 있습니다.이 보드는 또한 과전압 보호, 단락 보호 및 과전류 보호를 비롯한 안전 기능이 내장되어 있습니다.

차원 그림:

링 다이어그램:

1. 제어 포트

5V ----- 드라이버 보드 내부 출력 전압

SC ---- 모터 속도 펄스 신호 출력 포트, 5V 펄스 신호.

Z/F---- 회전 방향 제어 포트."5V" 하이 레벨을 연결하거나 연결하지 않는 것은 정방향, 0V 로우 레벨을 연결하거나 GND에 연결하는 것은 역방향입니다.

VR ----속도 제어 포트.아날로그 전압 선형 속도 조절 0.1v -5V, 입력 저항은 20K 옴, 입력 PWM 속도 조절 시 GND와 연결, PWM 주파수: 1-20KHZ;듀티 사이클 0-100%

GND - 드라이브 보드 내부 제어에 사용

2. 전원 포트

MA ---- 모터 위상 A

MB ---- 모터 위상 B

MC---- 모터 위상 C

GND----직류-

VCC----직류 +

3. 드라이버 보드가 모터에서 50cm 이상의 거리에 있는 경우 실드 와이어를 사용하십시오. 그렇지 않으면 정상적인 사용에 영향을 미치는 비정상적인 운전으로 이어질 수 있습니다.

4. 제어 포트 거리: 2.54mm, 전원 포트 거리: 3.96mm

5. 드라이버 MOSFET과 방열판 또는 설치 플레이트 사이의 절연에 주의하십시오.
